金めっき4mhzの超音波圧電センサ _導電性セラミックス_電子アクセサリー_電子部品_仕入れ

製品情報

原産地: 中国(本土)	銘柄: cnirhurricane	タイプ: 圧電気の製陶術
材料: 窒化珪素

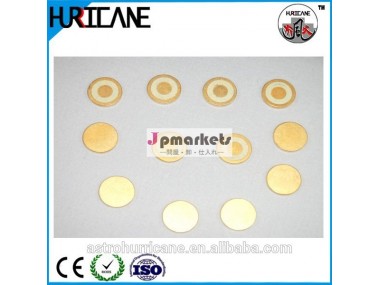

金めっき4mhzの超音波圧電センサ

カスタマイズされた圧電セラミック素子、直径は90mm

タイプ: 圧電セラミック

使用: のための超音波機器

クリアなサウンド/高い音圧

Moq: 100個

主な特徴:

非常に薄くて軽い

低消費電力

Emiなし/rfi

アプリケーション:( 圧電セラミックス要素、圧電振動板、ピエゾプレート)

作る音のための: クロック、電卓、電話機、洗濯機、様々な( 防犯アラーム、その他)

伝達のための: 胚モニター、ハートreflectoscopeリフレクター、歩数計、車の警報センサー

ピエゾセラミック素子の簡単な説明と連体特性

電極形成/変調: 外部ドライブ( ダイオード); 自己ドライブ( トランジスタ)

厚さ: 厚い( t> 0.5mm); 標準( 0.5mm> t> 0.2ミリメートル); 薄い( t< 0.2ミリメートル); 最薄( 0.03- 0.05um)

寸法: 最小直径は8mm、最大は65ミリメートル

金属プレートの種類: 真鍮、ニッケル、ステンレス鋼

接続端子: はんだワイヤーかどうか

があり、ハイパワーで上記の円盤状の圧電セラミックス; 標準物質はp-81

高- パワー素材p-86、 p-85; 媒体- パワー素材p-41、 p-43、 p-45と複数の他の材料はオプション

それは、圧電セラミックスを伝達するため; 圧電セラミックスの同じディメンションを受信するために上記のようにすることができ

パラメータ	symbol	unit	material並べ替え
			hIgh- 電源			fまたはtransmitting			unitarysystem
			P-81	P-85	P-86	P-41	P-43	P-45	Bt-4
relativepermittivity	・イプシロン;tr3		1000	1600	1350	1200	1400	1650	1500
dielectricloss	Tg・デルタ;	%	0.2	0.4	0.4	0.3	0.4	0.5	0.5
radialelectromechanicalcouplingcoefficient	kp		0.53	0.57	0.55	0.50	0.53	0.58	0.34
lengthelectromechanicalcouplingcoefficient	k31		0.30	0.35	0.32	0.32	0.34	0.35	0.19
longitudinalelectromechanicalcouplingcoefficient	k33		0.60	0.65	0.63	0.63	0.65	0.68	0.48
thicknesselectromechanicalcouplingcoefficient	kt		0.40	0.45	0.43	0.46	0.47	0.48	0.38
piezoelectricsテインconstant	d31	10- 12c/n	-90	-130	-110	-100	-130	-140	-5.8
piezoelectricsテインconstant	d33	10- 12c/n	230	330	310	280	300	340	150
piezoelectricvoltageconstant	g31	Vm10- 3/n	11	11.2	10.7	11.5	10.5	10.5	5.5
piezoelectricvoltageconstant	g33	Vm10- 3/n	24.8	26	25	24	25	20.5	14
radialsoundここvelocity	vd	hz。 m	3500	3500	3300	3500	3400	3300	4500
lengthsoundここvelocity	v1	hz。 m	3400	3400	3100	3300	3200	3100	4300
longitudinalsoundここvelocity	v3	hz。 m	3900	4000	4300	3900	3700	3700	4800
thicknesssoundここvelocity	tv	hz。 m	4560	4500	4340	3930	4300	4100	5000
elasticityとpliancyconstant	se11	-1210m2/n	11.1	12	13	12	11.5	13.3	11
ポアソンratio	・シグマ; e		0.3	0.33	0.33	0.3	0.33	3.3	0.36
mechanicalqualityconstant	qm		800	1800	1500	600	400	400	400
キュリーtemperature	tc	・#8451;	300	300	360	310	300	340	115
dEnsity( kg/m3)	・ρ;	103	7.5	7.5	7.5	7.45	7.5	7.5	5.6
