製品情報

原産地: 中国(本土)	銘柄: cnyh	モデル番号: jr36
理論: 熱リレー	使用法: 一般目的	サイズ: Subminiature
特徴を保護しなさい: 密封される	接触の負荷: 高い発電

包装

包装: 標準netrual輸出パッキング

仕様

競争力のある価格と良い品質

1.アプリケーション

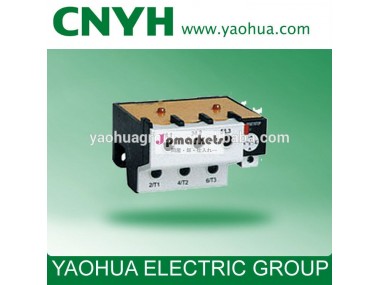

 Jr36シリーズ　サーマルリレーはac50hzか60hzに適した、 主回路に定格電圧を660v、 電流最大160aまで、 を保護として使用されるac三- 相過負荷からモーター、 の機能を有して破壊と相保護、 temperture補償。 それは自動的に缶や手動でリセット、 あまりにも。 製品に準拠していgb14048.4,i ec60947-4stardand。

2.主な仕様:



タイプ	Jr36-20	Jr36-32	Jr36-63	Jr36-160
設定範囲( a)	0.25~0.35	10~16	14~22	40~63
	0.32~0.5	14~22	20~32	53~85
	0.45~0.72	20~32	28~45	75~120
	0.68~1.1		40~63	100~160
	1~1.6
	1.5~2.4
	2.2~3.5
	3.2~5
	4.5~7.2
	6.8~11
	10~16
	14~22



特徴的なモーション: 三つの- 相バランス運動時間

なし	回設定電流	運動時間			coniditionスタート	周囲温度
1	1.05	>2h			冷たい状態	20& plusmn; 5・ordm; c
2	1.2	<2h			熱状態
3	1.5	<4min			(次のいや。 1試験)
4	7.2	10a	2s< tp・ル; 10s	・ル; 63a	冷たい状態
		10	4s< tp・ル; 10s	>63a

3.相- 失うモーション特性



なし	回設定電流		運動時間	開始状態	周囲温度
	任意の2つ相	別の相
1	1	0.9	>2h	冷たい状態	20& plusmn; 5・ordm; c
2	1.15	0	<2h	熱状態
				(次のいや。 1試験)

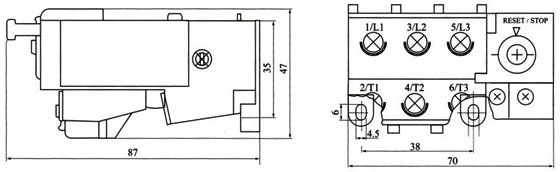

4。  アウトラインと取り付け寸法
