製品情報

原産地: 中国(本土)	銘柄: cnyh	モデル番号: jrs2サー
理論: 熱リレー	使用法: 保護	サイズ: 50*146*70
特徴を保護しなさい: 密封される	接触の負荷: 低い電力

包装

包装: 標準netrual輸出パッキング

仕様

Competitive price and good quality

1.アプリケーション

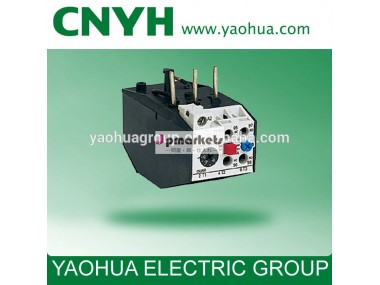

Jrs2サーマルリレーはac50/60hzに適した、 660vまでの電圧と電流まで630a、 一般的なacモーターの不連続の長い長いか操作、 過負荷保護およびhastheとして使用を壊すの相保護機能、 温度補償、 とトリップ表示。 および手動で取り戻すitcanは、 自動。 それで固定することができるコンタクタcjx1一緒に、 またbeindependtly固定。 製品、 iec60947-4-1stardandに準拠してい。

2.モーション特性: 三つの- 相バランス運動時間

なし	倍で設定電流	運動時間			開始状態	周囲温度
1	1.05	>2h			冷たい状態	20& plusmn; 5oc
2	1.2	<2h			熱状態( 次のいや。 1試験)
3	1.5	<4min
4	7.2	10a	2s< tp・ル; 10s	・ル; 63a	冷たい状態
		10	4s< tp・ル; 10s	>63a



3.相- 失うモーション特性

なし	倍で設定電流		運動時間	開始状態	周囲温度の
	任意の二つの相	別の相
1	1	0.9	>2h	冷たい状態	20& plusmn; 5oc
2	1.15	0	<2h	熱状態( 次のいや。 1試験)

タイプ	番号	設定範囲( a)	接触のために		タイプ	番号	設定範囲( a)	接触のために
Jrs2-12.5/z	0a	0.1~0.16	Cjx1-09		Jrs2-25/z	0a	0.1~0.16	Cjx1-16
	0c	0.16~0.25	Cjx1-12			0c	0.16~0.25	Cjx1-22
	0e	0.25~0.4				0e	0.25~0.4
	0g	0.4~0.63				0g	0.4~0.63
	0j	0.63~1				0j	0.63~1
	0k	0.8~1.25				0k	0.8~1.25
	1a	1~1.6				1a	1~1.6
	1b	1.25~2				1b	1.25~2
	1c	1.6~2.5				1c	1.6~2.5
	1d	2~3.2				1d	2~3.2
	1e	2.5~4				1e	2.5~4
	1f	3.2~5				1f	3.2~5
	1g	4~6.3				1g	4~6.3
	1h	5~8				1h	5~8
	1j	6.3~10				1j	6.3~10
	1k	8~12.5				1k	8~12.5
	2s	10~14.5				2a	10~16
						2b	12.5~20
						2c	16~25
タイプ	番号	設定範囲( a)	接触のために		タイプ	番号	設定範囲( a)	接触のために
Jrs2-32/z	1g	4~6.3	Cjx1-32		Jrs2-63/f	0k	0.8~1.25	Cjx1- 09~63
	1j	6.3~10				1a	1~1.6
	2a	10~16				1b	1.25~2
	2b	12.5~20				1c	1.6~2.5
	2c	16~25				1d	2~3.2
	2d	20~32				1e	2.5~4
	2q	25~36				1f	3.2~5
Jrs2-45/z	0a	0.1~0.16	Cjx1-32			1g	4~6.3
	0c	0.16~0.25	Cjx1-38			1h	5~8
	0e	0.25~0.4				1j	6.3~10
	0g	0.4~0.63				1k	8~12.5
	0j	0.63~1				2a	10~16
	0k	0.8~1.25				2b	12.5~20
	1a	1~1.6				2c	16~25
	1b	1.25~2				2d	20~32
	1c	1.6~2.5				2e	25~40
	1d	2~3.2				2m	32~45
	1e	2.5~4				2t	40~57
	1f	3.2~5				2p	50~63
	1g	4~6.3			Jrs2-135	2h	55~80	Cjx1-85
	1h	5~8				2w	63~90	Cjx1-110
	1j	6.3~10				2x	80~110
	1k	8~12.5				3h	90~120
	2a	10~16				3j	110~135
	2b	12.5~20			Jrs2-150	2h	55~80	Cjx1-140
	2c	16~25				2w	63~90
	2d	20~32				2x	80~110
	2q	25~36				3h	90~120
	2r	32~40				3j	110~135
	8m	36~45				3k	120~150
Jrs2-80/z	1g	4~6.3	Cjx1-45		Jrs2-180/f	2h	55~80	Cjx1- 170cjx1- 205
	8a	11~17	Cjx1-63			2w	63~90
	2b	12.5~20	Cjx1-75			2x	80~110
	2c	16~25	Cjx1-85			3h	90~120
	2d	20~32				3j	110~135
	2e	25~40				3k	120~150
	2f	32~50				3l	135~160
	2t	40~57				3m	150~180
	2p	50~63			Jrs2-400	2k	80~125	Cjx1- 110~400
	2v	57~70				3b	125~200
	2u	63~80				3c	160~250
	8w	70~88				3d	200~320
Jrs2-63/f	0a	0.1~0.16	Cjx1- 09~63			3e	250~400
	0c	0.16~0.25			Jrs2-630	3f		Cjx1-400
	0e	0.25~0.4				3g
	0g	0.4~0.63
	0j	0.63~1



5.アクセサリー

pic
説明	jrs2サー取付ベース	jrs2サー取付ベース	jrs2サー取付ベース	端子台ボックス
アプリケーション	組み立てwithjrs2-12.5/zを形成するために完全なセット	組み立てwithjrs2-80/zを形成するために完全なセット	組み立てwithjrs2-45/zを形成するために完全なセット	組み立てwithjrs2-135/zを形成するために完全なセット
