製品情報

原産地: 中国(本土)	銘柄: ラッチングリレー	モデル番号: Js-201e-100a/120a
理論: ラッチングリレー	使用法: で広く利用されてワット- アワーメーター、 複合スイッチ等	サイズ: ミニチュア
特徴を保護しなさい: エポキシ	接触の負荷: 高い発電	色: 黒
接点材料: 銀合金	電流: 100/120a	コイル: シングルまたはダブルコイル
最大スイッチング電源: 25kva、 30kva	船積みの方法: 空気によってや海やエクスプレス貨物	ブランド名: oemはあれば受け入れられるビッグquanity
コンタクトフォーム: 1b	寸法: 52*43*22mm	コイル定格電圧: 6vdc/9vdc/12vdc/24vdc/48vdc

包装

包装: インナーボックス、 外標準カートンまたはカスタマイズしラッチングリレー

仕様

250vac 100a/120aの低い電力の消費及び強い積載量の保証、信頼できるおよび長いワーキング・ライフISO9001

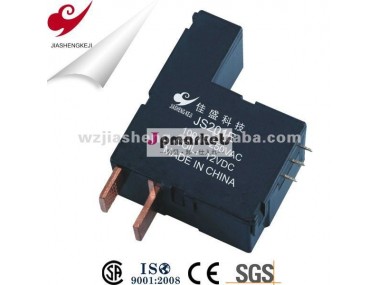

リレーの掛け金を降ろすJS-201E 100A/120A 250VAC



記述:

リレーの掛け金を降ろすことは不規則な制御回路に磁気主義を使用するリレーの新型である。 そのノーマル・オープンおよび閉鎖した状態は永久マグネットsteelの働きによって完全に提供され、ある特定の幅のパルス信号の誘発のオンオフの州の基盤の転換を完了した

プロダクト特性:

1.Small容積、大きい切換え力および低い消費

熱なしでおよび運転する2.Coil即時の脈拍

エネルギー節約3.Stable永久マグネット力および

4.High接触圧力、低い接触抵抗、安定した、信頼でき、anti-vibration、そして耐衝撃性働くこと

5.Use manganinの溶接、低く物質的な温度係数および密集した構造

リレーの掛け金を降ろして利益を与える:

(1)必要性の脈拍の刺激だけシングルまたはダブルにコイルの働くことであり、

(2つの)小さい容積およびPCBの取付け

(3)低い電力の消費および強い積載量

(4の)保証、信頼できるおよび長いワーキング・ライフ

磁気掛け金を降ろすリレーの効果:

1.Expand制御範囲。 例えば、複数の接触のリレー制御信号はある特定の価値に達するとき、接触のグループの異なった形態に従って同時に多重回路を転換し、切り、接続できる

2.Enlarge. 敏感なリレー、中間リレー等のそれはのような非常に小さい制御信号が付いている大きい電力回路を制御できる

3.Integrated信号。 例えば多くの制御信号が必須の形態ごとの多巻上げのリレーを入れるときそれを比較し、統合した後意図されていた制御効果に達することができる

リモート・コントロール4.Automaticモニター。 例えば、他はそれから自動操作に達する制御回路に自動装置のリレーそしてリレープログラムを、構成できる

接触の指定:

次元(mm)	52*43*22
接触の形態	1B
接触材料	銀製合金
最高の切換えの流れ(反負荷)	100A、120a
最高の切換えの電圧	250VAC
最高の切換え力	25kVA、35kva
人間(付属品なしで)	68 g

コイルの指定(20°C):

評価されるコイルの電圧		6VDC	9VDC	12VDC	24VDC	48VDC
コイル抵抗	コイルを選抜しなさい(±10%Ω)	12	27	48	192	768
	Coil±10%Ωを倍増しなさい)	6	13.5	24	96	384
電圧をピックアップしなさい		≤75%評価されたコイルの電圧
ドロップアウトの電圧		≤75%評価されたコイルの電圧
積み過ぎの電圧		≤150%評価されたコイルの電圧
積み込み時間(評価される電圧で)		≤30ms
ドロップアウトの時間(評価される電圧で)		≤30ms
跳ね上がり時間		≤3ms
パワー消費量		コイルを選抜しなさい: 3W; コイルを倍増しなさい: 6W (特別なパワー消費量の必要性はカスタマイズする)



特徴:

包囲された臨時雇用者		- 40~+70°C
Anti-vibration		10~55Hz、0.5mm (二重広さ)
耐衝撃性		98m/s2、11ms
R.H.		45%~85%
接触抵抗		≤2.0mΩ (1A/6VDCテスト)
絶縁抵抗		1000MΩ (500VDC)
誘電性電圧抗しなさい	接触間	2000 VAC 50/60Hz (1分)
	接触及びコイル間	4000 VAC 50/60Hz (1分)
生命	電気生命	≥1*104OPS
	機械生命	≥5*105OPS
