製品情報
| 原産地: 中国(本土) | 銘柄: goodvic | モデル番号: gw718c |
| 理論: 電磁石のリレー | 使用法: 保護 | サイズ: ミニチュア |
| 特徴を保護しなさい: エポキシ | 接触の負荷: 高い発電 | 相: 3- 3 |
| 最大スイッチング電圧: 110vdc/250vac | 接点材料: 銀合金 | サイズ: 100*45*21 |
| アプリケーション: スマートメーター/電力量計。。。。 | 定格コイル電圧: 6vdc/9vdc/12vdc/24vdc/48vdc | コンタクトフォーム: 3a/3b |
| コイル: シングルまたはダブル | 終端: クイックコネクト |
包装
| 包装: インナーカートンの箱 |
仕様
ラッチングリレー100a3相1.小さなサイズ、 120aスイッチング能力。 2.sensitve、 急速な行為。 3.3相リレー。

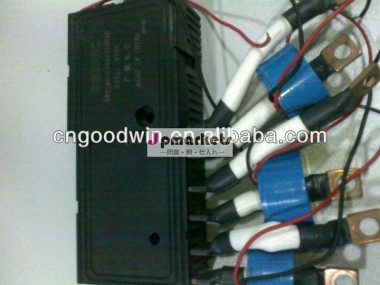

グッドウィンgw718c100a3相リレー、 12v2ピンリレー
説明:
ラッチングリレーは、 新しいタイプのリレーを使用しています磁気原理回路を制御する専修rsquo; オンとオフs。 そのノーマルオープンとによって完全に閉じた状態が提供されてい永久磁石鋼・rsquo; 作業で完成させて変換のオンオフ状態にベースのトリガ一定の幅をパルス信号。
製品特性:
1.小さい容積、 大きなスイッチングパワーと低消費
2.パルス駆動と瞬間的なコイル発熱なしで
3.安定した力とエネルギーを節約する永久磁石
4.高接触圧、 低接触抵抗、 安定した信頼性の高い作業、 抗- 振動と抗- ショック。
5.溶接マンガニン使用、 低温度係数とコンパクトな構造材料。
利点ラッチングリレー:
(1)必要がある唯一のパルス励磁と単一のことができ作業または二重コイル
(2)小さい容積およびpcbのインストール
(3)低消費電力と強力な負荷容量
(4)セキュリティ、 信頼性の高いと長い寿命
の効果を磁気ラッチングリレー:
1.制御範囲を拡大。 例えば、 ときにマルチ- 接点リレー制御信号一定の値に達した、 それは同時にスイッチ、 を外して接続し多重回路に応じての異なった形態のコンタクトグループの。
2.を拡大。 そのような敏感なリレー、 中間リレー等、 それビッグパワー回路制御することができ、 非常に小さな制御信号。
3.統合された信号。 例えば、 たときに多くの制御信号入力マルチ- 巻線あたり必要なフォームリレー、 それを統合すると比較した後に到達することができ、 目的とする制御効果。
4.自動、 リモコン、 モニター。 例えば、 他のリレーとリレーの自動装置を作ることもでき回路を制御するプログラム、 その後に到達する自動運転。
オペレーティングシステム:
磁気ラッチングリレーの一種である高- パワーリレー、 そのうちの接触
条件は、 磁気力によって維持され永久磁石から。 負荷が
開いたり閉じたりするようにする必要は、 正と負のインパルス電圧dcドライブされ
コイル、 リレーを完了することができているようにとの間の遷移状態を開閉
瞬時に。、 その後、 コイルdoesn・rsquo; これ以上必要電力t、 磁気によってのみ
永久磁石の力、 その条件維持することができる。
1,連絡仕様
外形寸法( mm) | 116*52*28 |
コンタクトフォーム | 3a/3b |
接点材料 | 銀合金 |
最大スイッチング電流( 抗- 負荷) | 100a |
最大スイッチング電圧 | 110vdc/250vac |
最大スイッチング電源 | 3000w/25000va |
重量 | の290グラム |
2,コイル仕様( 20・度であり、 c) ・オメガ;
定格コイル電圧 |
| 9vdc | 12vdc | 24vdc | 48vdc | |
コイル抵抗 | シングルコイル(& plusmn; 10％・ω;) |
| 32.4 | 57.6 | 230.4 | 921.6 |
二重コイル& plusmn; 10％・オメガ;) |
| 16.2 | 29.3 | 115.2 | 460.8 | |
ピック- 電圧アップ | ・ル; 75％定格コイル電圧 | |||||
ドロップ- アウト電圧 | ・ル; 75％定格コイル電圧 | |||||
最大。 該当する電圧 | ・ル; 120%定格コイル電圧 | |||||
ピック- アップ時間( 定格電圧時) | ・ル; 50ms | |||||
ドロップ- アウト時間( 定格電圧時) | ・ル; 50ms | |||||
バウンス時間 | ・ル; 2ms | |||||
消費電力 | シングルコイル2.5w、 二重コイル5.0w | |||||
3,特性
周囲温度 | -40~+70・度; c | |
抗- 振動 | 10~55hz、 0.5mm( ダブル振幅) | |
抗- ショック | 98m/s211ms | |
r。 h。 | 45％~85% | |
接触抵抗 | ・ル; 2.0m・オメガ;( 1a/6vdc試験) | |
絶縁抵抗 | 1000m・オメガ;( 500vdc) | |
絶縁耐力 | 接点間の | Vac250050/60hz( 1分間) |
・コイルの間の連絡 | Vac600050/60hz( 1分間) | |
の間のコンタクトの専修contactsl | Vac600050/60hz( 1分間) | |
生活 | 電気的寿命 | ・ge; 1*104ops |
機械的寿命 | ・ge; 5*105ops | |
