製品情報
| 原産地: 中国(本土) | 銘柄: goodvic | モデル番号: gw718c |
| 理論: 電磁石のリレー | 使用法: 保護 | サイズ: ミニチュア |
| 特徴を保護しなさい: エポキシ | 接触の負荷: 高い発電 | 色: 黒 |
| 相: 3 | 接点定格: 80a | 最大スイッチング電圧: 110vdc/250vac |
| 接点材料: 銀合金 | サイズ: 100*45*21 | 機能: /スイッチリモコン |
| アプリケーション: スマートメーター/電力量計。。。。 | 定格コイル電圧: 6vdc/9vdc/12vdc/24vdc/48vdc | 添付ファイル: 本のワイヤ( 必要に応じて) |
包装
| 包装: インナーカートンの箱 |
仕様
速やかに描画/グラフ紙申し出、 良い価格とのsevice。 uc3,vde、 rohs指令、 cqc、 iso認定( 2008iso14001: 2004)。

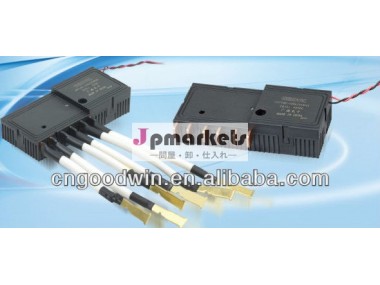

ラッチングリレー100a3相3- 相磁気ラッチング用リレー三相キロワット時100a120aエネルギーのパワーメータ
アプリケーション
1,スマートメーター;
2,濃縮された検針システム;
3,街路灯制御システム;
4,スイッチ化合物;
5,自動制御装置/アセンブリ。
6.amrシステム、 コンビネーションスイッチ。
利点
1.必要がある唯一のパルス励磁と単一のことができ作業または二重コイル。
2.小さい容積およびpcbのインストール。
3.低消費電力と強力な負荷容量。
4.セキュリティ、 信頼性の高いと長い寿命。
オペレーティングシステム:
磁気ラッチングリレーの一種である高- パワーリレー、 そのうちの接触
条件は、 磁気力によって維持され永久磁石から。 負荷が
開いたり閉じたりするようにする必要は、 正と負のインパルス電圧dcドライブされ
コイル、 リレーを完了することができているようにとの間の遷移状態を開閉
瞬時に。、 その後、 コイルdoesn・rsquo; これ以上必要電力t、 磁気によってのみ
永久磁石の力、 その条件維持することができる。
連絡仕様
寸法(ミリメートル) | 100*45*21 |
コンタクトフォーム | 3a/3b |
接点材料 | 銀合金 |
最大スイッチング電流(抗- 負荷) | 80a |
最大スイッチング電圧 | 110vdc/250vac |
最大スイッチング電源 | 2400w/20000va |
ワイト | 170g |
コイル仕様( 20・度; c)
定格コイル電圧 | 9vdc | 12vdc | 24vdc | 48vdc | |
コイル抵抗 | シングルコイル(± 10％・オメガ;) | 32 | 58 | 230 | 920 |
二重コイル& plusmn; 10％・オメガ;) | 16 | 29 | 115 | 460 | |
ピック- 電圧アップ | ・ル;75％(定格コイル電圧) | ||||
ドロップ- アウト電圧 | ・ル;75％(定格コイル電圧) | ||||
最大。 該当する電圧 | ・ル;120%(定格コイル電圧) | ||||
ピック- アップ時間( 定格電圧時) | ・ル;50ms | ||||
ドロップ- アウト時間( 定格電圧時) | ・ル;50ms | ||||
バウンス時間 | ・ル;2ms | ||||
消費電力 | シングルコイル2.5w5wデュアルコイル | ||||
特性
周囲温度 | -40~+70・度; c | |
抗- 振動 | 10~55hz、 0.5mm( ダブル振幅) | |
抗- ショック | 98m/s211ms | |
r。 h。 | 45％~85% | |
接触抵抗 | ・ル;2.0m・オメガ;( 1a/6vdc) | |
絶縁抵抗 | 1000m・オメガ;( 500vdc) | |
絶縁耐力 | 接点間の | Vac175050/60hz( 1分間) |
・コイルの間の連絡 | Vac400050/60hz( 1分間) | |
・接点間の連絡 | Vac400050/60hz( 1分間) | |
生活 | 電気的寿命 | ・ge;1*104ops |
機械的寿命 | ・ge;5*105ops | |
