製品情報
分類の原理: 電磁リレー | 使用分類: 自動車用リレー |
包装
包装: オリジナル鉛- フリー、 rohs対応、 集積回路( ic)、 等。、 工場のためのサービスに特化していbomやトレーダー。 |
仕様

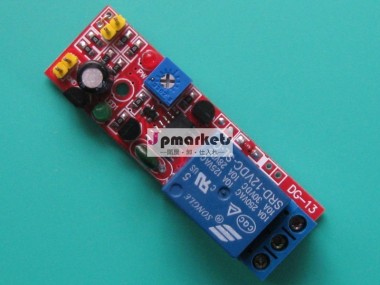

工場直接12v車高遅延単安定トリガー盗難警報遅延スイッチ
このモジュール12vの電圧が必要です、 ノーマルオープン電磁弁( 高) トリガされ。
注:電力の極性が逆になることはない、 vcc正電源、 電源gndが負。
新バージョンが追加されレギュレータチップと高- 容量フィルタコンデンサ、 より安定した性能。
製品の特徴:
1,- 高使ってパフォーマンスタイミングcpuの設計、 ダブルpcbボード;
2,そこが電源インジケータ( 赤色led) とスイッチトリガタイミングインジケーター( 緑色led);
3,出力に接続することができ250v10a30v10a負荷acまたはdc;
4,このモジュールはノーマルオープントリガーインスタントが閉じられた場合、 スイッチ、 モジュールはタイマーを起動します光、 緑色のled、 リレー、 両端タイマー、 緑色のledが消灯して、 リレーはに戻ってリリースされノーマルクローズエンド;
5,サイドトリガすることができノーマルオープンタイプ振動センサ、 他のノーマルオープン電磁弁、 または受信のリレーモジュールなどに;
6,としてトリガーでのタイミングを時間の終わり、 ており、 常にトリガ信号を受信します、 遅延モジュールは常に続けてい、 リレーはが開かないと引火オフ、 12vトリガー信号を切断します、 スタート時間を、 切断された遅延時間を中継する、(ために必要となるトリガ信号に続行、 リレーは切り替えるだったでしょう);
7,タイミング調整時間がありポテンショメータ、向けに設計された製品1-180秒調整可能な時間範囲をカスタマイズすることもでき;
8,の時間- の時刻誤差5%
アプリケーション:
1,の様と他のセンサープラスリレーモジュール、 あなたのすべての種類を行うことができスイッチングacで直接220v遅延製品;
2,廊下遅延スイッチ、 遅延エネルギー- 省エネ製品;
3,その後、 ショックセンサーアラームのすべての種類を行うことができ遅延がトリガされます、 はじめとして地震警報機、 盗難警報
4,その後、 ショックセンサーを使用することもでき車を制御するためにトリガーが自動的に起動し関連製品;
5,機械及び装置トリガ遅延アラームを停止する。
電気的パラメータ:
電圧: 電圧12v
電流: 100maかそれ
負荷: 250v10a30v10aacまたはdc
タイミング時間:1-180秒調整可能な時間範囲をカスタマイズすることもでき.
Pcb寸法: 60mm×19ミリメートル
ノーマルオープンリレーモジュールトリガ遅延配線図:
遅延時間調整用ポテンショメータ:
時間は調整可能、 時計回り時間を長くする、 反時計回り時間を短縮、1-180秒調整可能な時間範囲をカスタマイズすることもでき
B1-> ノーマルクローズ端子G1-> は一般的なK1-> 通常はスタート
H-> 高トリガ入力
Vcc-> 12v極に接続された電源Gnd-> 12v、 負に接続された電源
遅延リレーモジュール制御ac配線図:
