製品情報

原産地: 中国(本土)	銘柄: cnsn	モデル番号: 1322t523ac523a
最高。 現在: 15a	最高。 電圧: 250v	機械生命: 500、 000

包装

包装: 標準的な輸出カートンボックスやパレット

仕様

1.15a250v2srew端末またはタブ端子3.スプリングリターンはオプション4.防水キャップはオプション

1.仕様

現在は10aと15a
移動方法ごとがタイプとオート- 戻り値の型( 共にシングル- 投げるとダブル- を投げることができリターン)
端子台ネジ端子はんだ端子とは( タブ端子を用いることも可能で)
防雨キャップ、 水- 証拠とオイル- 証拠、 それは適切な完全なシリーズのための製品
取付穴: ・φ; 12mm



トグルスイッチ15a	1021( c511b) 2pオンオフ
トグルスイッチ15a	1121( c512b) 3pオンオン
トグルスイッチ15a	1122( c513b) 3pon-off-on
トグルスイッチ15a	1221( c521b) 4pオンオフ
トグルスイッチ15a	1321( c522b) 6pオンオン

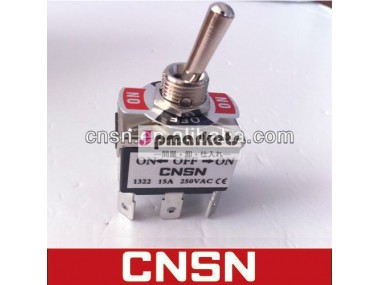

トグルスイッチ15a	1322( c523b) 6pon-off-on

定格

負荷	タイプ	ac定格	dc定格の
抵抗負荷	共同	10a250v15a125v	0.4a250v0.8a125v
	c5	15a250v20a125v	0.5a250v0.9a125v
誘導負荷	共同	10a250v15a250v	0.2a250v0.4a125v
	c5	15a250v20v125v	0.3a250v0.5a125v15a30v
ランプ負荷	共同	300w100v500w200v	-
	c5	400w125v800w250v	7a30v
モータの負荷	共同	200w125v300w250v	-
	c5	400w125v( 単相)
	共同	550w250v( hree相)
	c5	750w250v( hree相)

ltems	コード	説明
タイプ	共同	10a250vac
	cor	スプリングリターン10a250vac
	c5	15a250vac
	c5r	スプリングリターン15a250vac
連絡	11	単極単投オンオフ
	12	単極双投オンオン
	13	単極単投( 中央オフ) on-off-on
	131	単極双投( 中央単一のリターンオフ) on-off-on
	21	重極単投オンオフ
	22	ダブルポールのダブルオンオフ
	23	ダブルポールのダブル( 中央オフ) on-off-on
	231	ダブルポールのダブル( 中央単一のリターンオフ) on-off-on
端子	、	タブ端子( #25)
	b	ネジ端子
	c	はんだ端子( #187)



特徴的な

接触抵抗	15mm・オメガ; 最大。( 初期)
絶縁抵抗	100m・オメガ; の下で上記500vdc
絶縁耐力	2,000vac、 50/60hz1分間
振動	複振幅101.5mm
amblent温度	-25・度; c+80・度; c
湿度	85％rh以下を。
生活	機械的な500、 000運用/min。
	Electical100、 000運用/min

寸法
