製品情報

原産地: 中国(本土)	銘柄: CNSN	モデル番号: 1021 1121 1122 1221 1321 1322年
最高。 現在: 15A	最高。 電圧: 250V	機械生命: 500,000

包装

包装: 標準的な輸出カートン箱かパレット

仕様

1.15A 250V 2 Srewターミナルまたはタブターミナル3.Springはリターン任意4.Waterproof帽子である任意である

1.Specification

流れに10Aおよび15Aがある
動きの方法はタイプを修理し、タイプを自動戻す(戻ることができる単一投げ、二重投げなさい)
ターミナルブロックにあるねじ込み端子およびはんだターミナル(タブターミナルはまた使用することができる)が
Rainproof帽子は、防水し、オイル証拠、それは完全なシリーズプロダクトのために適している
取り付け穴: φ12mm

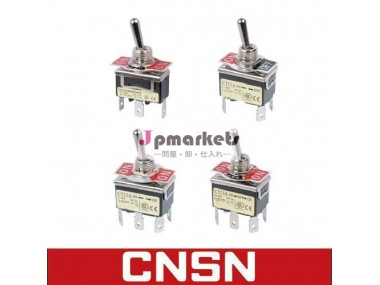

トグルスイッチ15A	オンオフ1021年の(C511B) 2P
トグルスイッチ15A	1121年の(C512B) 3Pの
トグルスイッチ15A	1122年の(C513B) 3Pの
トグルスイッチ15A	オンオフ1221年の(C521B) 4P
トグルスイッチ15A	1321年の(C522B) 6Pの
トグルスイッチ15A	評価の1322年の(C523B)

6P

負荷	タイプ	AC評価	DCの評価
抵抗負荷	CO	10A 250V 15A 125V	0.4A 250V 0.8A 125V
	C5	15A 250V 20A 125V	0.5A 250V 0.9A 125V
誘導負荷	CO	10A 250V 15A 250V	0.2A 250V 0.4A 125V
	C5	15A 250V 20V 125V	0.3A 250V 0.5A 125V 15A 30V
ランプの負荷	CO	300W 100V 500W 200V	-
	C5	400W 125V 800W 250V	7A 30V
電動機負荷	CO	200W 125V 300W 250V	-
	C5	400W 125V (単一フェーズ)
	CO	550W 250V (hree段階)
	C5	750W 250V (hree段階)

ltems	コード	記述
タイプ	CO	10A 250VAC
	イングリッシュホーン	10A 250VACのばねのリターン
	C5	15A 250VAC
	C5R	15A 250VACのばねのリターン
接触	11	オンオフ単一の棒の単一の投球
	12	単一の棒の倍の投球ON-ON
	13	単一の棒の単一の投球(本部) ON-OFF-ON
	131	単一の棒の倍の投球(単一のリターンを離れた本部) ON-OFF-ON
	21	二極オンオフ投球を選抜しなさい
	22	オンオフ二極二重投球
	23	二極二重投球(本部) ON-OFF-ON
	231	二極二重投球(単一のリターンを離れた本部) ON-OFF-ON
ターミナル	A	タブターミナル(#25)
	B	ねじ込み端子
	C	はんだターミナル(#187)



独特

接触抵抗	15mmΩmax. (頭文字)
絶縁抵抗	500VDCの下の100MΩabove
誘電性強さ	2,000VAC、1分の50/60Hz
振動	10 1.5mm二重広さ
Amblentの温度	- 25°C+80°C
湿気	最高85% RH。
生命	機械500,000操作かmin.
	Electical 100,000の操作か最低

次元
