製品情報
| 原産地: 中国(本土) | 銘柄: RB | モデル番号: 11HA |
| タイプ: ステップ・モータ | モーター: ブラシレス | 電圧: 36V |
| 証明: ISO9001 | 2フェーズ: 1.8DEGREE/STEP |
包装
| 包装: 40SETS |
仕様

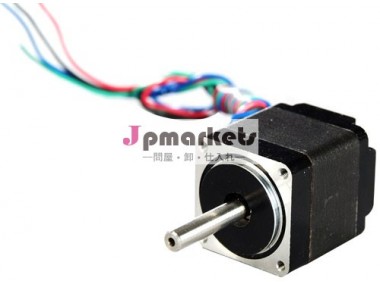

段階のモーターまたはステップ・モータまたはステップ・モータまたは雑種のステップ・モータの軽量の小型の低い慣性
ステッピングモータ/ステッピングモータ/ステップモータ
私達の主にプロダクトはハイブリッドステッピングモータとモータドライバ、 ceおよびrohsの証明を持っている。 中国で品質競争力がある。
当社の製品は広く用いられている、 オフィスオートメーション、 医療機器、 繊維機械、 安全性、 ステージの照明、 ロボット、 自動販売機と発券、 自動車用etc。
注: また、 私達ができるお客さまのご要望に応じて製品を製造し。
モデル 番号 | ステップ角 度 | 番号 の つながる | resisitance の相 (オーム) | インダクタンス の相 (mh) | 定格 電流 (a/相) | 定格 電圧 (v/相) | 保持 トルク (kg。 cm) | detend トルク (g。 cm) | ローター 慣性 (g。 cm2) | 重量 (kg) (kg) | 長さ (l=mm) |
11ha1002 |
1.8・度; | 6 | 2.8 | 1.0 | 0.95 | 2.7 | 0.43 | 100 | 8 | 0.11 | 32 |
11ha1005 | 4 | 5.6 | 4.2 | 0.67 | 3.8 | 0.6 | 100 | 8 | 0.11 | 32 | |
11ha2007 | 5 | 3.4 | 1.2 | 0.95 | 3.2 | 0.75 | 140 | 12 | 0.14 | 45 | |
11ha2009 | 4 | 6.8 | 4.9 | 0.67 | 4.6 | 0.95 | 140 | 12 | 0.14 | 45 | |
11ha4008 | 6 | 4.6 | 1.4 | 0.9 | 4.4 | 0.9 | 200 | 20 | 0.2 | 51 | |
11ha4015 | 4 | 9.2 | 5.7 | 0.67 | 6.2 | 1.2 | 200 | 20 | 0.2 | 51 |
モデル番号 | 11ha1002 | 11ha1005 | 11ha2007 |
11ha2009 | 11ha4008 | 11ha4015 | |
struction | ハイブリッドステッピングモータ | ||
なし。 の相 | 2 | ||
速度 | 様々な速度( 低速) | ||
基本的なステップ角 | 1.8度 | ||
用法 | 工業用 | ||
機能 | 制御 | ||
形状 | 正方形の | ||
フレームサイズ | 28mmx28mm | ||
シャフトスタイル | シングルまたはダブル | ||
本体の長さ | 25mm、 32ミリメートル、 40mm、 44ミリメートル、 51ミリメートル | ||
リード線 | 4または6 | ||
一般的な仕様: | |||
ステップ角精度 | ± 5％( フルステップ、 無負荷) | ||
精度抵抗 | ± 10％( 20) | ||
温度上昇 | 最大80k。( 定格電流、 2期on) | ||
周囲温度 | 2050 | ||
絶縁抵抗 | 100m・オメガ; 分。( 500vdc) | ||
絶縁抵抗 | 500vac/1ma1分間 | ||
シャフトラジアルプレイ | 0.02ミリメートル最大。( 450g- 負荷) | ||
シャフト軸方向の遊び | 0. 08ミリメートル最大。( 450g- 負荷) | ||
シャフト径方向の力 | 10kg( フランジから20mm) | ||
シャフト軸力 | 2kg | ||
回転 | Cw( 参照前面フランジから) | ||
