製品情報
| 原産地: 中国(本土) | 銘柄: 火星岩 | モデル番号: mppt40a2 |
| 適用: 太陽系のコントローラー | 評価される電圧: 12v24v48vantomatic認識 | 最大流通: 40a |
| 充電モード: 最大電力点追従 | システムタイプ: 自動recogniton12v24v48v | mppt動作電圧と範囲: または18v-150vdc34v-150vdc65v-150vdcまたは |
| 最大。 直流電圧: 160vdc | 最大。 pvパワー: または装置570w1130w2270wまたは | 定格出力電流: 40a |
| 最大。 放電電流: 40a | 最大。 放電電力: 700w | 通信ポート: rs232とlan |
| 放電保護: 30a*2ヒューズ |
包装
| 包装: 1.すべてのコントローラによってパッケージは独立して特別なpaparカートン。 2.それ配達前に、 私達はチェックして、 パラメータとあなたのために再びそれ包装。 3.の外側に特殊カートン、 がパッケージ化され、 輸送用カートンのコントローラは。 4.後上記proecess、 私達はカバーの小包をプラスチックフィルムやほこりの多い湿気を避けるために、。 |

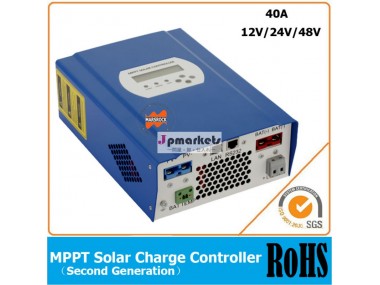

40a12v/24v/48v自動認識ソーラーパネルmpptチャージコントローラー、 rs232とlan通信機能

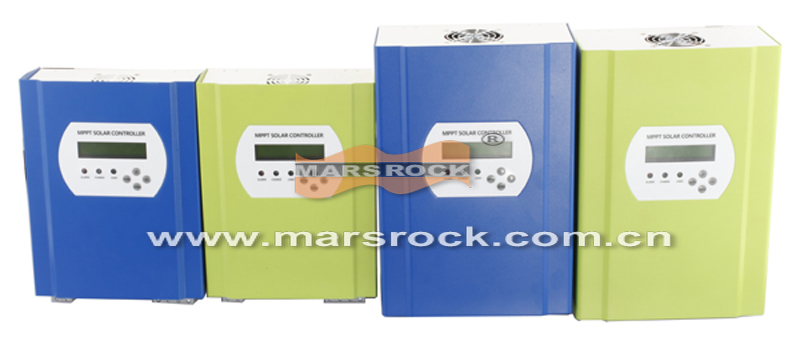

我々20aでも提供することができ、 25a、 30a、 このシリーズ60a50aとあなたにmpptコントローラ。
導入
これは、 ソーラーチャージコントローラー40a~60a自動最大を持っている。 電力点追従機能と高い効率をほぼ30％~60%より高い従来の充電コントローラ。 それはまた、 二の機能を自動認識システム電圧、 の鳴った広いpv入力、 バッテリーのすべての種類のために充電、 自動放電制御、 rs232/lan通信機能などがあり。 それは非常に高- 最終製品のための太陽電池市場。
パラメータ
| モデル | mppt40a2 | ||
| 充電モード | 最大電力点追従 | ||
| 方法 | 3段階: 急速充電( mppt)、 定電圧、 浮動充電 | ||
| システムタイプ | 12v24v48v自動認識 | ||
| ソフトスタート時間 | ・ル;10s | ||
| 動的応答 | 500us | ||
| 回復時間 | |||
| 変換効率 | ・ge;96.5%、・ル;99％ | ||
| pvモジュール利用率 | ・ge;99％ | ||
| 入力特性 | |||
| システム電圧 | 9v-15vdc | 18v-30vdc | 36v-60vdc |
| mppt動作電圧と範囲 | 18v-150vdc | 34v-150vdc | 65v-150vdc |
| 低電圧入力保護ポイント | 16vdc | 30vdc | 60vdc |
| 低電圧入力回収ポイント | 22vdc | 34vdc | 65vdc |
| 最大。 直流電圧 | 160vdc | ||
| ポイント入力過電圧保護 | 150vdc | ||
| 入力過電圧回収ポイント | 145vdc | ||
| 最大。 pvパワー | 装置570w | 1130w | 2270w |
| 出力特性 | |||
| 選択可能な電池種類( デフォルトタイプはゲルバッテリー) | 密閉型鉛酸、 ベント、 ゲル、 ニッカド電池( デフォルトタイプはゲルバッテリー、 他のタイプの定義することができ、 電池も) | ||
| 定電圧 | を確認してくださいバッテリー充電に応じた電圧タイプのフォーム | ||
| 浮動充電電圧 | |||
| 電圧で過充電保護 | 14.6v | 29.2v | 58.4v |
| 定格出力電流 | 40a | ||
| 電流- 保護を制限する | 44a | ||
| 充電電流定格 | 40a | ||
| 温度因子 | ± 0.02%/・度; c | ||
| 温度補償 | 14.2v-( the最高気温- 25・度; c)* 0.3 | ||
| 出力波紋( ピーク) | 200mv | ||
| 出力電圧精度安定性 | ・ル;± 1.5% | ||
| 充電電圧ピーク- ピークリップル | 200mv | ||
| 充電器の電圧精度 | ・ル;± 1.5% | ||
| 放電特性 | |||
| 設定を制御 | またはlanコントローラ | ||
| 最大放電電流 | 40a | ||
| 放電電力最大 | 700w | ||
| 放電保護 | 30a*2ヒューズ | ||
| ダブル- 時間制御 | 朝で上に、 午前中にオフ/夜のオン、 夜にオフ | ||
| On/オフモード | On/オフ | ||
| pv電圧制御 | pv上の電圧、 pv電圧オフ | ||
| Pv電圧/時間の遅延制御 | pvvoltageon、 時間遅延オフ | ||
| 放電電圧保護 | とき、 それの出力をoff設定下の電圧; 工場出荷時のセットは10.5.( 注: に基づいて設定して1バッテリーで) | ||
通信機能
1.rs232通信: 選んだcom通信
2.lan通信: は、 ipセットとゲート用アドレスのコントローラーと太陽鷲; その後、 tcp通信を選んだ。
物理的な
寸法: 270185x90mm
N。 g: 3kg
G。 n: 3.6キロ
色: 青/緑( オプション)
安全性: ce、 rohs指令、 pse、 fcc
Emc: en61000
他のパラメータ
ノイズ:・ル; 40デシベル
Themal方法:強制空冷、 ファン速度率温度によって調節、 ときに内側の温度が低すぎる、 ゆっくり走ったファンまたは停止; ときに動作を停止しコントローラ、 走ったファンも停止。
コンポーネント:世界のブランド原材料。 eu基準にコンプライアンス。 電解コンデンサの定格温度すべて未満でない105・度; c。
環境保護:を満たす2002/95/ecカドミウムなしフッ化水素化物、 独特な臭いや有害物質。
保護
1.入力低電圧保護/入力過電圧保護:入力特性を確認してください。
2.入力の極性反転保護: はい。
3.出力過電圧保護:出力特性を確認してください。
4。出力極性反転保護: はい。
5.短い- 回路保護: 回復するを除去したあとに短い- 回路異常、 長期的に問題ありません短い- 回路。
6.温度保護: 上記の85・度; 出力電力を減少させるc、 減少させる3a度当たり。
環境
湿度:0-90%rh( 無コンデンス)
高度:0-3000m
動作温度:- 20・度; c- +40・度; c
保管温度:- 40・度; c- +75・度; c
大気圧:70-106kpa
液晶とファンクションキーの意味
