仕様

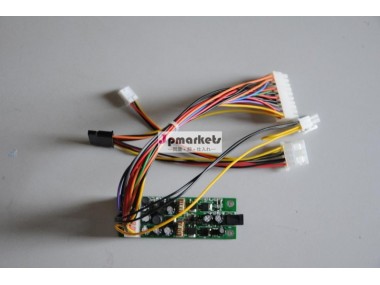

Dc2atx- 12v60w- 2p: ピンコネクタ20dc2atx- 12v60w- dc; dc電源コネクタ重量: グラム約45レイアウト: ※35mm100

                                                 入力12vdc60wdc-atxコンバータ

 この仕様を定義します公演やワット60所で、、 出力レベル5dcへのdcコンバータitxコンピュータシステムで使用するための製品。

1,入力要件:

Vin: minimum=11.4vdc、 maximum=12.6vdc、 nominal=12.0
リップル・ノイズ: 200mvp-p

2,効率:

コンバータは効率未満であってはならない90％さは最大で負荷公称dc入力電圧。

3,出力電力ディストリビューション:

負荷電流( a)、
+12v: maximum=2.5,peak=5
+5v: maximum=3,peak=6
+3.3v: maximum=3,peak=6
-12v: maximum=0.1,peak=0.1
+5vsb: maximum=1.5,peak=2
結合した最大消費電力( w): 63、 複合発電110wmaxで、 ファンが必要、。

4,出力電圧レギュレーション:

+12v、 +5v、 +3.3v+5vsbと:& plusmn; 5％
-12v:& plusmn; 15％

5,出力リップルとノイズ:

リップルとノイズとして定義され周期的またはランダム信号の周波数の上バンド
から2010hzのmhzの。 測定、 オシロスコープで行わなければならないと20mhzの帯域幅。 出力する必要がありコネクターでバイパスと0.1μfのセラミックディスクコンデンサと、 10uf電解コンデンサをシミュレートするためにシステムがロード。
・最大リップルノイズ( mvp- p)
+12v: 120
+5v: 50
+3.3v: 50
-12v: 200
+5vsb: 50

6,+5vsb出力:

は、 予備を+5vsbを供給する出力はアクティブなときはいつでもdc入力は存在する。

7,dc出力:

このdc出力+5vsbによって制御されdc入力、 が、 もうdc出力によって制御され「 ps- on#「 dc入力信号と。

8,オーバーシュートやアンダーシュート:

任意のオーバーシュートでオンまたはアンダーをオフで未満でなければならない& plusmn; 10％の公称出力電圧値。

9,パワー- オンタイム:

電源- オンタイムは時間として定義たときからps- on#が引かれたときに低い
+12vdc、 +5vdc、 出力と+3.3vdc規制の範囲内であるセクションで指定された
3.2.電源- オンタイム500ms未満でなければならない( t1< 500ms)。

10、 立ち上がり時間:

出力電圧上昇しなければならないから10％公称値の範囲内で指定されたレギュレーションに
節あり3.10.2ms以内にに20msの( 0.2ms< t2< 20msの)。

11、 パワー·グッド信号:

Ps-onは、 アクティブな- 低、 ttl- 互換信号。 ときにttlまで低ps-onが引かれ、 コンバータはべきをオンにすると4つの主要なdc出力レール: +12vdc、 +5vdc、 +3.3vdc、
と専修ndashする; 12vdc。 ときにps-onが引かれttlまで高またはオープン- 回路、 dc出力レール
電流を供給するべきではない。 ps-on+5vsb出力には効果がありません、 これは、 常に有効にdc入力は存在するたびに、。
ロジックleve:
"高" は2.0v5.25v〜
「低」 は0.0v0.8v〜

12、 過電圧保護:

ときに+12vdc、 +5vdc、 上に持っていると+3.3vdc出力電圧状態、 ラッチモードコンバータは提供しなければならない過電圧保護

13、 短絡保護:

出力短絡あると定義の任意の出力インピーダンス0.1未満オーム。 を
コンバータオフしなければならないシャットダウンしてラッチ+3.3vdcを短絡するために、 +5vdc、 または+12vdcレールレールに返すか、 または他の任意。 ショーツメイン出力レールとの間にはならない+5vsbコンバータに損傷を与えること。 コンバータはどちらかシャットダウンしてなければならないラッチオフまたはために折り返さ負のレールを短絡する。 であることのできる必要があり+5vsb無期限に短絡されてい、 しかし時短絡が除去され、 回復しなければならない+5vsb出力を自動的に、 またはサイクリングでps- on#。 コンバータはなければならないを耐えることができる連続ショート- に回路出力損傷を与えることなく、 またはoverstress単位に。

14、 パワーオーバー保護:

コンバータを使用することができ、 電子回路を制限するために過剰に対する110w出力電力のサージ電力に対して過剰な電力または保護されていで配達をセクション6.1温度環境に起因する任意の出力短絡の総電力かーいつ入力条件。

15、 ノー- 負荷運転:

損傷なしや危険な状態で発生する必要がありすべてのdc出力コネクタ、 負荷から切断。 コンバータはラッチ5月シャットダウン状態に。

16、 シャットダウン後にリセット:

いる場合はラッチコンバータにシャットダウン状態でどうしても故障状態をその出力、 コンバータは正常な動作に返却するもののみ障害後が削除され、
循環させたてきたオフps_on#/onオフ時間の最小値を持つ2秒。

17、 環境:

動作温度: 0・度; ℃〜40・度; c
相対湿度: 10％90％に、 非- コンデンシング。

輸送や貯蔵温度:- 40・度; ℃〜+70・度; c
相対湿度: 5％95％に、 非- コンデンシング。

18、 信頼性:

100mtbf( 平均故障間隔) を実証しなければならない、 000時間で連続運転の25・度; c、 全負荷、 80％自信の限界と公称ライン。 コンバータのmtbfはに従って計算しなければならないとmil-std-217d/e。 dcファンは含まれていません、。
熱傷- テストで: 電源をしなければならない100％熱傷- ででテストした最大積載と40・度; c
環境温度。

19、 機械的な仕様:

重量: コンバータは重量: 約45グラム。
レイアウト: x35mm100mm
