製品情報

原産地: 中国(本土)	銘柄: ランダウ	モデル番号: Ld-dch70
ワーキングモデル: リアルタイムチャンバーの温度

包装

包装: 標準的なアルミニウム合金ボックス

仕様

1.モノ- 導体ケーブル2.sroモード3.高精度測定4.mttデータを生成するために使用することができ3d画像

エレクトロ- 磁気厚さを測定するために使用楽器は地面に掘った穴の金属パイプの厚さ、 を反映することができる腐食程度のケーシング。 センサアレイを楽器の珠が16( 12)独立したセンサー。 すべてのセンサを得ることができ曲線をケーシングの厚さ。





動作原理



このツールを生成し、 交互磁気波、 ているから出して伝播するツールに浸透し、 ケーシングを介して。 一度筐体外部の、 波に沿った距離を旅行する短いパイプの長さ、 前に再- よく入るボアを完成させるためにそのパス。 それはこの地域で、 磁気波のどこで再- に入ります坑井、 ていることが配置されているセンサアレイ。 各センサを検出しその後ローカライズされた磁気波に関する情報を持っている壁ケーシングを介して旅して。







、速度および振幅の出射波の影響を受けてい金属の厚さはそれを通してそれは足を運んで。 金属の厚さで結果遅い大きい波伝播とより大きな減衰。 結果としてセンサをに隣接してい金属の面積をシンナーを受けることになり波振幅の大きいセンサを前にいくつかの時間に隣接してい厚い金属、 の面積を。 相違点を使用することができでバリエーションを見つけ、 定量化する表形式に沿って金属の厚さ。











アプリケーション



チューブとケーシングの検査のための内部・外部の金属製の損失。



絶対的な壁の厚さを測定し。

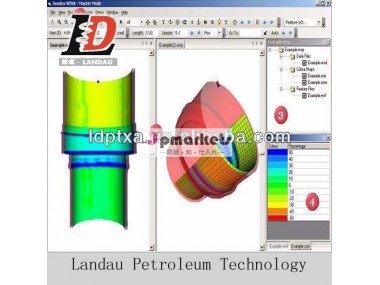

強力な3d視覚化を提供し、 よく状況の定性的な画像



孔食や緩やかな金属の損失を検出し。



 仕様



最大外径	43/70mm
長さ	2400/2600mm
センサの数を	12、 16
作業温度	175・度; c
最大圧力	100mpaの
idの測定範囲	の3.5" 〜7"( 43ミリメートル)、 4" ~95/8"( 70mm)
肉厚測定精度	15％管壁の厚さ( 破損していないパイプ)
動作電圧	90v
現在の作業	30ma-70ma
