製品情報
| 原産地: 中国(本土) | 銘柄: roundss | モデル番号: R58s-15 |
| 使用法: スピードセンサ | 理論: 光学センサー | 出力: デジタルセンサー |
| 出力: 平方- 波信号 | 保護等級: ip64 | ワイヤーの長さ: 1m |
| スルー速度: 6000r/min | サイドソケット: ９ピン/10ピン | 電源電圧: Dc5v/5v-26v |
| 外径: 58ミリメートル | 軸径: 15mm | 軸荷重: â¤50n |
| 出力パルスなし。: 1024-4096 |
包装
| 包装: カートン箱のパッキング。 |
インクリメンタルr58s-15シリーズソリッドシャフトロータリエンコーダ
1)利点
1,認証: cesgsiso9001・・。
2,機能: 頑丈で耐久性のある、 簡単にインストールでき、 オプションの各種出力モード、 等。
3,アプリケーション: 数値制御機械、 繊維産業、 パッキング機械類、 等。、 自動化のための制御。
2)r58s-15シリーズの仕様
機械的な仕様 | |
外径 | 58ミリメートル |
軸径 | 15mm |
スルー速度 | 6000r/min |
軸荷重 | ・ル; 50n |
動作温度 | -20・度; c(-40・度; c)- +85・度; c |
保護クラス | ip64 |
終端 | G/r |
電気的仕様 | |
電源電圧 | Dc5v/5v-26v |
出力モデル | L/a |
周波数応答 | 0-100khz |
現在の要件 | ・ル; 180ミリアンペア |
出力パルスなし。 | 1024-4096 |
インデックス長さ | 1t |
出力の位相 | 、、 b、 z/a、-、 b、- b、 z、- z |
終端 | |||
サイドエントリーgケーブル | eリアエントリーケーブル | サイドエントリープラグc | rリアエントリープラグ |
出力モデル | |||
電子の電圧 | f補完的な | cオープンコレクタ | lラインドライバまたはユーザーの要求に応じて |
| 定義されたモデル: | |||||||||
| r | 58 | s | 15 | g | 05 | l | 4096 | b | m |
E: 経済的な R: ユニバーサルd: 補強h: 高精度rdd補強: 磁電 | ボディの直径 ø 58ミリメートル | S: シャフト H: エンド中空軸( ブラインドホール) T: を介して中空軸( viahole) | 軸径 15mm | G: サイドエントリーケーブルe: リアエントリーケーブルc: サイドエントリープラグr: リアエントリープラグ( g/r) | を供給する 電圧 (Dc5v/5v -26v)
| 出力モデル: e: 電圧f: 補完的なc: オープンコレクタl: ラインドライバまたはユーザーの要求に応じて | 出力パルスなし。 (1024- 4096) | 出力の位相b=a、 b信号 | M=index信号 |

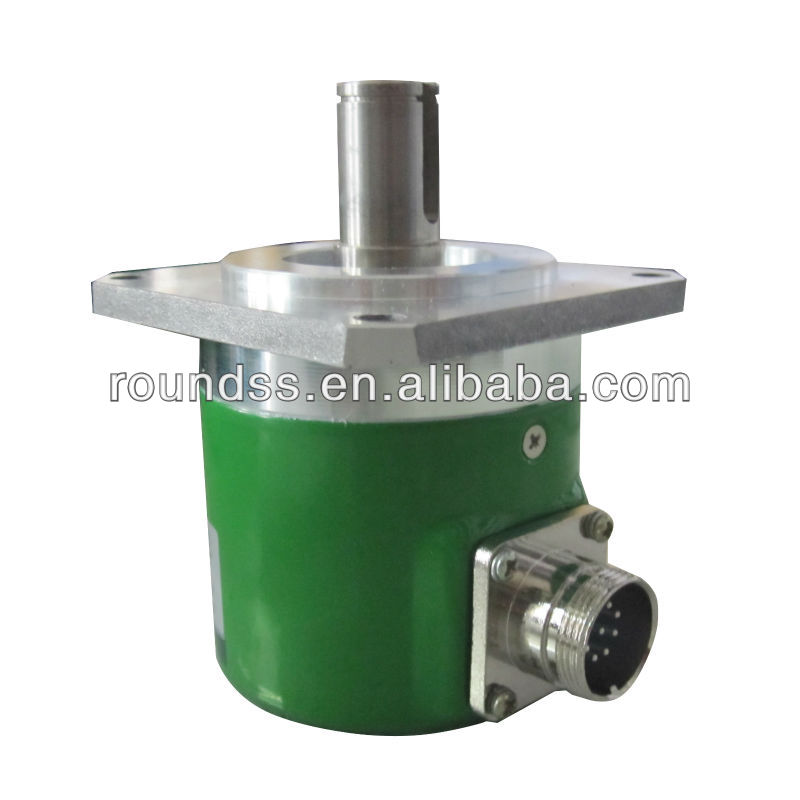

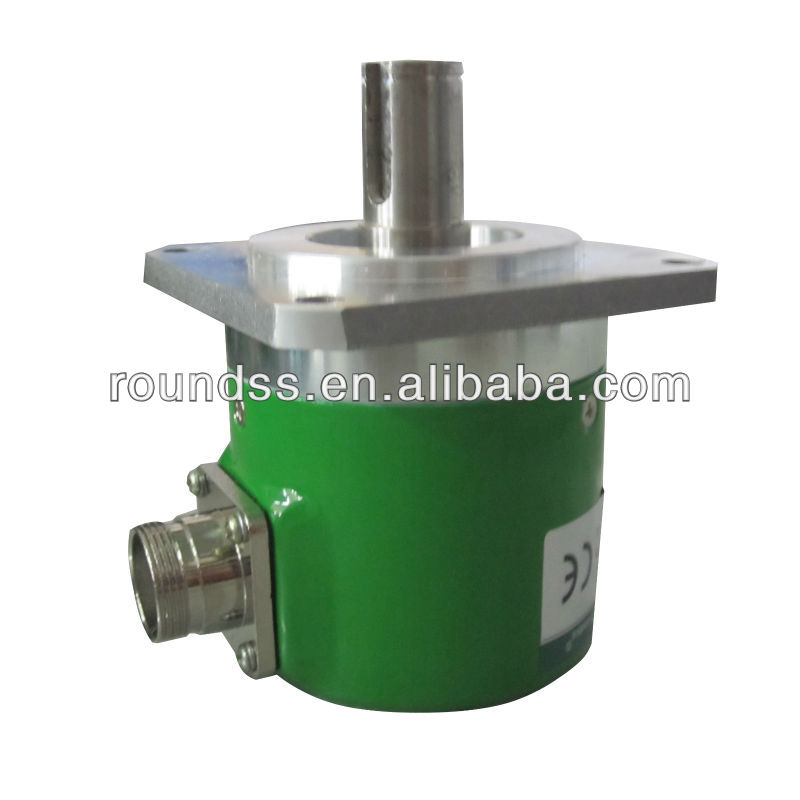

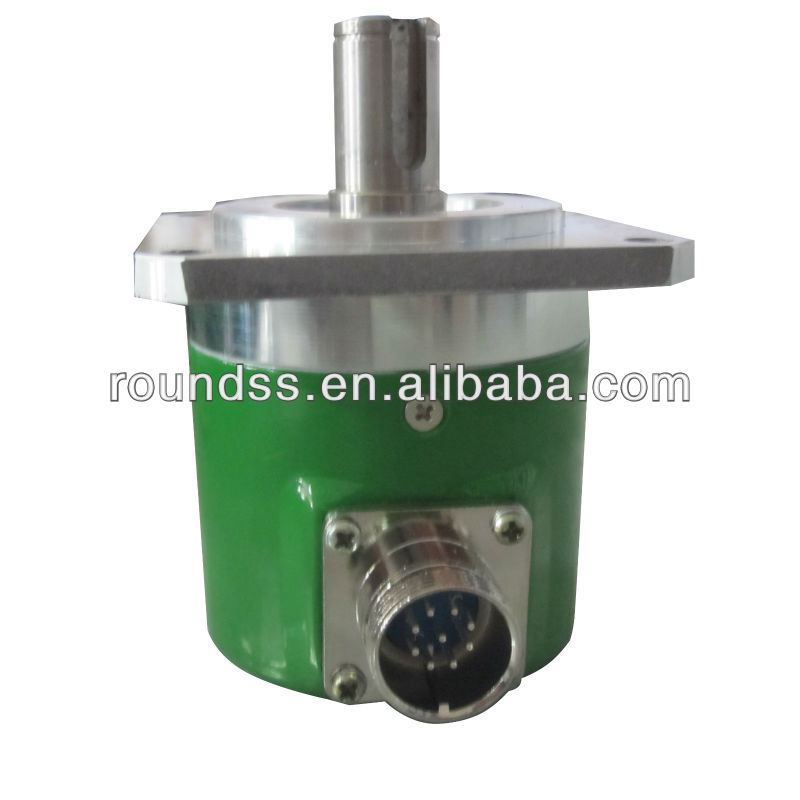

3)写真
