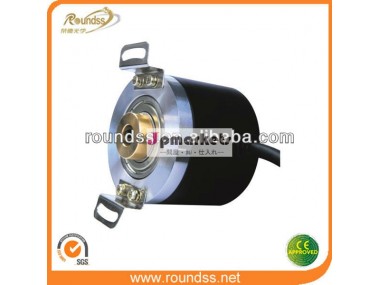

製品情報
| 原産地: 中国(本土) | 銘柄: roundss | モデル番号: R50t-8 |
| 使用法: スピードセンサ | 理論: 光学センサー | 出力: デジタルセンサー |
| 電源電圧: Dc5v-dc26v/10v-30v | 軸径: 6/8/10mm | 外径: 50mm |
| 出力パルスなし。: 10-5000 | 周波数応答: 0-100khz | 軸荷重: â¤30n |
| 現在の要件: â¤60ma | 保護クラス: ip54 |
包装
| 包装: カートン |
原理のインクリメンタルロータリー光学式エンコーダ
ロータリエンコーダを提供し、 インクリメンタル循環的な出力( のみ) の場合は、 エンコーダは回転させる。 ロータリエンコーダ、 増分は最も広く使用されているすべてのロータリエンコーダに起因するその低コストと能力を提供するために信号を容易にすることができに解釈されを提供するモーション関連位置と速度などの情報。
光学式エンコーダ使用光( 光学系) のためのポジションを識別するためにユニークなエンコーダ。 光学式エンコーダエンジン驚くほど正確することができ、 ヒッティング、 いくつかのデザイン400万あたりのカウント革命。 この光学式エンコーダを惜しみ望ましい事項解像度選択肢です、 オフィスからコンピュータのマウスや複写機のような機器への医療機器。 と段階的な- アレイ技術、 光物はますますエンコーダで実行することができるはるかにより厳しい環境下に必要とする耐久性と解像度の組み合わせ、 クレーンのような操作や自動化された車両誘導。
工業用のまま続け機能とアプリケーション
最も一般的なクラスのエンコーダの産業用エンコーダは、。 エンコーダを取ることができ、 工業的罰するのオペレーティング環境だけでなく、 ほぼエンコーダヘビーデューティー・ndashする; ラフを備えた工場をほこりからの汚染、 微粒子、 と水分、 に加えて適度なショックと温度。 エンコーダ、 工業的速度と優れた申し出位置決め性能。 工業用のクラスをエンコーダは、 汎用性。
製品の説明
1.eで広く適用されたncoderr50tは産業や機械的制御.
2.コンパクトなデザイン.
3.高ラジアルとアキシアル荷重。
4。標準フランジ、 同期フランジクランプフランジと一緒に使用されている。
5。複数の出力フォーマット.
6。compatibleレシーバと、 様々なカウンター
機械的な仕様 | |
外径 | 50mm |
軸径 | 6/8/10mm |
スルー速度 | 6000r/min |
軸荷重 | ・ル; 30n |
動作温度 | -20・度; c(-40・度; c)- +85・度; c |
保護クラス | ip54 |
終端 | g |
電気的仕様 | |
電源電圧 | Dc5v-dc26v/10v-30v |
出力モデル | E/c/f/l |
周波数応答 | 0-100khz |
現在の要件 | ・ル;60ma |
出力パルスなし。 | 10-5000 |
インデックス長さ | 1t |
出力の位相 | 、、 b、 z/a、-、 b、- b、 z、- z |
終端 | |||
サイドエントリーgケーブル | eリアエントリーケーブル | サイドエントリープラグc | rリアエントリープラグ |
出力モデル | |||
電子の電圧 | f補完的な | cオープンコレクタ | lラインドライバまたはユーザーの要求に応じて |
| 定義されたモデル: | |||||||||
| r | 50 | t | 8 | g | 05 | l | 5000 | b | m |
E: 経済的な R: ユニバーサルd: 補強h: 高精度rdd補強: 磁電 | ボディの直径 ø 50mm | S: シャフト H: エンド中空軸( ブラインドホール) T: を介して中空軸( viahole) | 軸径 6/8/10mm | G: サイドエントリーケーブルe: リアエントリーケーブルc: サイドエントリープラグr: リアエントリープラグ( g) | を供給する 電圧 (dc5v-dc26v/10 V-30v)
| 出力モデル: e: 電圧f: 補完的なc: オープンコレクタl: ラインドライバまたはユーザーの要求に応じて | 出力パルスなし。 (10から5000) | 出力の位相b=a、 b信号 | インデックス信号 |
機械的な寸法
