製品情報

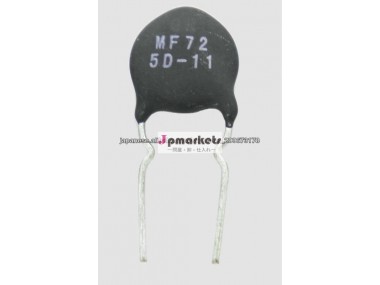

| 原産地: 中国(本土) | 銘柄: EXSENSE | モデル番号: NTC5D-11 |
| 使用法: 温度検出器 | 理論: 抵抗センサー | 出力: アナログセンサー |
包装
PTシリーズパワー（Inrush Current suppressors）NTCサーミスタ
|
パワーサーミスタは通電の時サージを抑制できます。それに、通電すると温度が上昇することにより、急激に抵抗値が減少する特性を持ちます。
- サージの抑制能力が強い
- 高応答
- B定数は大きい。
- 寿命が長い。高信頼性
- 小型で、電力が大きい
- 使用温度範囲：-55℃～200℃
|
|
|
| スイッチング電源、UPS電源、ヒーター、電子省エネライト、フィラメントの保護、電子装置電源電気回路の保護 |
|
|
|
| ① | | ② | | ③ | | シリーズ | R25 | ヘード最大直径 | | NTC | パワーサーミスタ | 5 | 5Ω | D5 | 5mm | | 33 | 33Ω | D11 | 11mm | | 120 | 120Ω | D13 | 13mm |
|
|
| 品名 | R25℃ (Ω) | 最大電流(A) | 最大電流での抵抗値(Ω) | 熱放散定数 (mW/℃) | 熱時定数 (S) | | NTC-5D5 | 5 | 1 | 0.353 | 6 | 20 | | NTC-10D5 | 10 | 0.7 | 0.771 | 6 | 20 | | NTC-60D5 | 60 | 0.5 | 1.878 | 6 | 18 | | NTC-200D5 | 200 | 0.1 | 6.259 | 6 | 18 | | NTC-5D7 | 5 | 2 | 0.283 | 10 | 30 | | NTC-8D7 | 8 | 1 | 0.539 | 9 | 28 | | NTC-10D7 | 10 | 1 | 0.616 | 9 | 27 | | NTC-12D7 | 12 | 1 | 0.816 | 9 | 27 | | NTC-16D7 | 16 | 0.7 | 1.003 | 9 | 27 | | NTC-22D7 | 22 | 0.6 | 1.108 | 9 | 27 | | NTC-33D7 | 33 | 0.5 | 1.485 | 10 | 28 | | NTC-200D7 | 200 | 0.2 | 6.233 | 11 | 28 | | NTC-3D9 | 3 | 4 | 0.120 | 11 | 35 | | NTC-4D9 | 4 | 3 | 0.190 | 11 | 35 | | NTC-5D9 | 5 | 3 | 0.210 | 11 | 34 |
|
|
| 品名 | D +1
-2 | Tmax | d±0.05 | F 1 ±1 | F 2 ±1.5 | 直リード線 | 歪みリード線 | | Lmin | b
L 1 min | L 2 ±2 | | NTC-□D5 | 6.5 | 5 | 0.6/0.45 | 5/2.5 | 3 | 25 | 17/5 | 8 | | NTC-□D7 | 8.5 | 5 | 0.6 | 5 | 3 | 25 | 17/5 | 8 | | NTC-□D9 | 10.5 | 5.5 | 0.8/0.6 | 7.5/5 | 5/3 | 25 | 17/5 | 8 | | NTC-□D11 | 12.5 | 5.5 | 0.8 | 7.5/5 | 5/3 | 25 | 17/5 | 8 | | NTC-□D13 | 14.5 | 6 | 0.8 | 7.5 | 5 | 25 | 17/5 | 8 | | NTC-□D15 | 16.5 | 6 | 0.8 | 10/7.5 | 5 | 25 | 17/5 | 8 | | NTC-□D20 | 21.5 | 7 | 1.0 | 10/7.5 | / | 25 | / | / | | NTC-□D25 | 26.5 | 8 | 1.0 | 10 | / | 25 | / | / |
|
A. □は公称ゼロ負荷抵抗値です。
B. 17/5：17は歪みリード線の長部分の長さ、5は短部分の長さを表す。 |
