製品情報
| 原産地: 中国(本土) | 銘柄: EXSENSE | モデル番号: BT103F3435A-L100-01 |
| 使用法: 温度検出器 | 理論: 抵抗センサー | 出力: アナログセンサー |
包装
仕様
使用温度範囲：30 - 150。
優れた熱サイクル耐久性、高精度
高安定、無鉛，ROHS指令対応製品

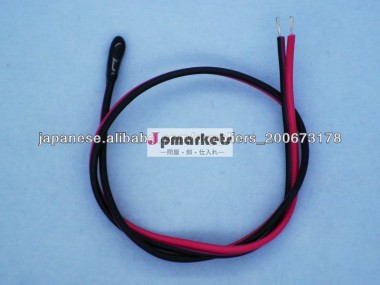

| BTシリーズ――絶縁リード線NTCサーミスタ |
| |
|
．使用温度範囲：-30℃～125℃
．高精度
．高耐熱性
．高安定
． 無鉛，ROHS指令対応製品 |
|
|
|
|
| BT | | 103 | | F | | 3435 | | A | | 32 | | L100 | ① | ② | ③ | ④ | ⑤ | ⑥ | Length(mm) |
|
① | | ② | | ③ | | ④ | | ⑤ | | ⑥ | シリーズ | Ｒ25 | R25許容差 | B定数 | B定数測量温度 | AWG No. | BT | BTシリーズ
サーミスタ | R202 | 20×102Ω | A | ±0.1℃ | B3435: B=3435 | A | 25℃/50℃ | AWG26 | B | ±0.25℃ | AWG28 | R103 | 10×103 Ω | F | ±1% | B4100: B=4100 | B | 25℃/85℃ | AWG30 | G | ±2% | AWG32 | R473 | 47×103 Ω | H | ±3% | AWG34 |
|
|
| |
|
品名 | R25
(KΩ) | B定数
(K) | 定格電力(mw） | 熱放散定数(δ)
(mW/℃) | 熱時定数
(s) | BT502□3274A | 5.0 | 3274 | 10-20 | 2-4 | 15 | BT502□3435B | 5.0 | 3435 | 10-20 | 2-4 | 15 | BT502□3470A | 5.0 | 3470 | 10-20 | 2-4 | 15 | BT103□3274A | 10.0 | 3274 | 10-20 | 2-4 | 15 | BT103□3435B | 10.0 | 3435 | 10-20 | 2-4 | 15 | BT103□3470A | 10.0 | 3470 | 10-20 | 2-4 | 15 | BT103□3950A | 10.0 | 3950 | 10-20 | 2-4 | 15 | BT103□4100A | 10.0 | 4100 | 10-20 | 2-4 | 15 | BT503□3950A | 50.0 | 3950 | 10-20 | 2-4 | 15 | BT503□4100A | 50.0 | 4100 | 10-20 | 2-4 | 15 | BT104□3950A | 100 | 3950 | 10-20 | 2-4 | 15 | BT104□4100A | 100 | 4100 | 10-20 | 2-4 | 15 | BT104□4400A | 100 | 4400 | 10-20 | 2-4 | 15 |
|
◆ 抵抗値の精度が±3%なら、B定数の許容差は±1%です。ほかの場合、B定数の許容差は±2%です。
◆ 特別な規格のカスタマイズが可能です。 |
