製品情報
| 原産地: 中国(本土) | 銘柄: tf | モデル番号: ttsシリーズ |
| 使用法: 水平なセンサー | 出力: デジタルセンサー | 理論: 磁歪 |
包装
| 包装: 標準パッケージ |

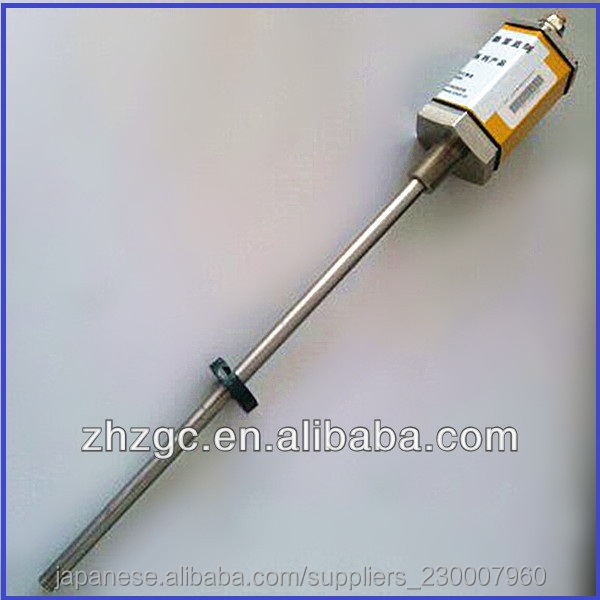

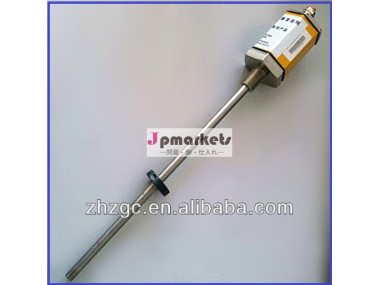

磁歪tts変位変換器シリーズ
1。自由電子倉庫を分解する、 オイルシリンダーアンロードせずに、 維持しやすい
2。防水、 水蒸気を防ぐ、 120度に耐熱性を
3。線形測定、 絶対位置出力
4。レート容量:50-7600mm
5。非- 接触連続測定
6。デジタル出力:/スタートストップパルスまたはpw/mパルス幅変調
出力 | デジタル | /スタートストップパルスまたはpw/mパルス幅変調 |
accuraty | 解像度比 | 外部周波数に依存し買収 |
非線形性が | ± 0.05%f。 s。( max) | |
再現性 | ±0.002%f。 s。( max)
| |
アップデートの速度 | 外部信号に依存し要求 | |
動作条件 | 動作温度 | -20・度;~120・度;c
|
温度/露- ポイント | 湿度90％、 non-dew | |
保護等級 | Ip65/ip67 | |
インパクト | 80グラム | |
振動 | 15g/100~2000hz | |
構造 | 電子倉庫 | アルミと316lステンレス鋼 |
バーを測定するとベース | 316lステンレス鋼 | |
バーを測定する圧力 | 40mpaで/60mpa | |
磁石の位置 | 閉鎖循環 | |
インストール | の取付ねじ | M18x1.5; 8〜11mmに(メトリックシステム)または3/4”-6unf- 3a(英国のシステム) |
強度のインストール | 45n-m | |
電気的接続 | 信号接続 | 空気ソケット6穴/cable( 標準2m) |
入力電圧 | ±24vdc(±15％) | |
極性保護 | -30vdc( max) | |
過圧保護 | 35vdc( max) | |
消費電力 | 100ma未満 | |
配線 | 空気ソケット6穴 | |
なし。 | 色 | 機能/出力 |
1 | グレー | (-) pwm出力、(-) 停止信号 |
2 | ピンク | (+) pwm出力、(+) 停止信号 |
3 | 黄色 | (+) pwm信号を尋問し,(+) スタート信号 |
4 | 緑 | (-) pwm信号を尋問し,(-) スタート信号 |
5 | 茶色 | ±24vdc(±15％) |
6 | 白 | ovdc |
青 | 非- 参照 | |
出力ケーブル | |
色 | 機能/出力 |
グレー | (-) pwm出力、(-) 停止信号 |
ピンク | (+) pwm出力、(+) 停止信号 |
黄色 | (+) pwm信号を尋問し,(+) スタート信号 |
緑 | (-) pwm信号を尋問し,(-) スタート信号 |
茶色 | ±24vdc(±15％) |
白 | ovdc |
