製品情報
原産地: 中国(本土) | 銘柄: termway | モデル番号: tp50v |
典型的なピック・場所速度: cph3000 | 最大ピック・場所精度: ±0.015mm | 繰り返し精度: ±0.03mm |
位置: 幻覚の位置 | 利用可能なコンポーネント: Smdのコンデンサと抵抗0402とic( 下20mm) | プログラム: ビデオ勉強/キーボード入力 |
駆動方法: 工業用ベルトを駆動する同期して使用 | ベルトフィーダー: 8mmのオプション、 12mm、 16mm、 24ミリメートルフィーダー | 寸法: 1405年* 1400* 1450mm |
重量: 620kg |
包装
包装: 合板パッケージまたは私達はあなたの条件に従ってそれを詰める |
仕様
tpシリーズが完全に自動化smt配置マシンのデスクトップ、 それをマウントすることができ、 真空中を様々なコンポーネントのノズル、

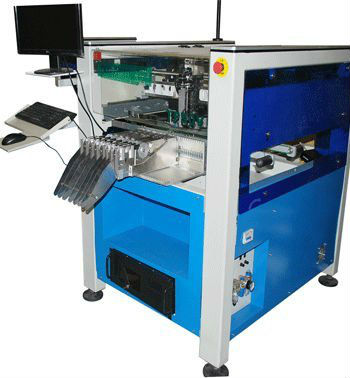

製品の説明: tpシリーズが完全に自動化ビジョンマシンsmtピックアンドプレース、 マウントすることができそれを介してコンポーネントの様々な真空ノズル取り付けることができ。 それは、 最も費用対効果の高い自動配置最近、 市場に関する機器。 このマシンはのためのスーツのほとんどsmdコンポーネント、 そのような0402、 soic、 plcc、 qfpic; ビジョンを持って位置システム、 取付のニーズを満たす高精度の0.5mmqfpicやbga。 サークルの横に標準基準点、 その広場、 ではなくなっている、 pcbはんだペーストのスクリーン印刷のパッドリング穴あきパッド、 もこも基点としてをお知りに。技術パラメータ:
備考
1.インポート使って高精度の正方形のレール、 効果的に配置精度を向上させる。
2.を使用して、 独自の高- 精細光学プリズム産業用カメラマウントを完了するために高- 精密部品。
3.ビジョンを持って位置システム、 自動的に識別しマークポイントすることができ、 smt生産効率を向上させるffectivelyと配置精度。
4.幻覚の自動プログラミング、 それは入力する必要がありませんマニュアルによってコンポーネントの座標、 プログラミングは簡単ですが、 習得しやすい初心者のため、 それは、 便利で実用的。
5.の標準的な構成自動ノズル交換システム。
6.費用- 効果的な自動配置の機械、 それが最も適している真ん中で大量生産のためのスケールや個人的な使用。
7.標準構成: 光学ビジョンの4グループ登録制度、 のノズルと5個のスーツのフィーダスロット438mmのフィーダーのシート。
8.ドライブとサーボモータで高精度ボールを達成するためにネジ、 あなたを完了することができの複製をhighprecision部品マウント。
9.configureを満たすために異なる多様フィーダの実装が可能で取付。
10。 を設定します特別な特別なソフトウェアを持つ産業用コンピュータ、 操作しやすい。
11.入力を簡単ににcadのpcb。
12.プログラムとマウントを完了することができ、 回路基板、 簡素化安定的にパズル。
13.ソフトウェアはすべてのパズル座標表示することができ、 チューニングと細かい座標の一部。 highprecision配置を達成するために
14.間隔を設定することができて、 ソフトウェアでのそれぞれのパズル、 とディスプレイを放電のすべての座標を距離に基づいて、 も選ぶことができるパズルをマウントすることがない必要がある、 パズルで。
15.場合、 回路基板加工は品質上の問題、 漏らすことができ場所を改善するために総合的な変速。
16.ソフトウェアは自動的に頭の機能を最適化。
17.ソフトウェアを追加しマルチ- スピード伝送機能、 あなたが見つけることができる最高のを介して速度を確認移動テーブルと、 速度を設定します、 増やすことができますので安定性を内のマシンの長い- 時間の使用。
18.の程度が高いの自動検出およびアラーム拾った故障した部品が効果的に品質管理生産性を向上。
標準的な構成
1,1セット産業用コンピュータ
2,ヘッド1セット
3,5個ノズル
4,gfta- 481フィーダテーブルセット
5,カメラマーク2セット
6,qfp高精度産業用カメラ1セット
7,qfpの光源1高く明確なセット
オプション部分
1,8mm、 12mm、 24ミリメートル16mmと自動送り装置
2,icディスクフィーダー( gfqn)
3,バルクディスクコンポーネント( gfsn)
4,ノズル
5,aq38エンドミラーシステム( 25mm- 38ミリメートルqfp)
6,工業用空気ポンプ
tp50v | |
pcbの最大サイズ | 600・回; 300mm |
ムービングの最大サイズ | 670・回; 620ミリメートル |
最大z-axi範囲の移動 | 100mm |
速度の取付 | 2000-3200cph |
予想の速度を最大取付 | cph4000 |
精度 | ± 0.03mm |
位置方法 | ビジョンポジション |
コンポーネント | 上記040than30mmピッチと少ない、 0.5mm以上ic |
プログラム | 自動データのインポート/video学問・キーボード入力 |
伝送 | Xy- 軸を高い精度でガイド精密ボールねじ |

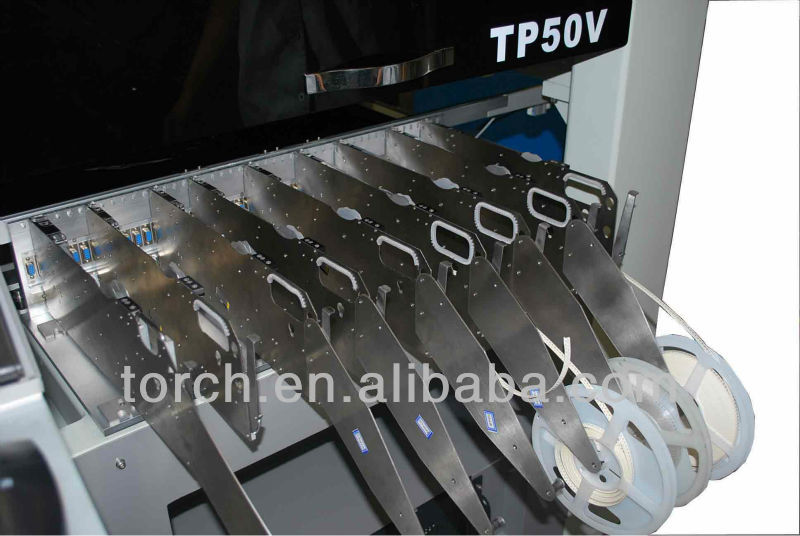

テープフィーダー | 8mmのオプション、 12mm、 16mm、 24ミリメートルフィーダー |
短いフィーダー付 | 8mm、 12mm、 16mm、 24ミリメートルフィーダー |
量のフィーダー | 入れることができ96個の8mmgfta- 08sフィーダー、 前面と背面48個入れることができ |
ディック量のic | もう2より個 |
オペレーションシステム | windowsxp |
圧縮空気 | 80psi( 0.5mpa)、 これ以上煙道than100l/min |
電源 | 220v、 50hz、 3キロワット |
重量 | 620kg |
サイズ | 1405年・回; 1400・回; 1450mm |
