Through25.4mm6-48導体は、スルーボアスリップリング380VAC600Rpm

外径内径サイズとコンパクトな86ミリメートルを通じて25.4ミリメートルとSNH025は、ブラシバンドルごとに複数の接点、繊維、低接触摩耗率あたりの低接触力を含む従来のスリップリング接点に比べていくつかの利点を提供していますSenRingのファイバーブラシ技術を使用しています。

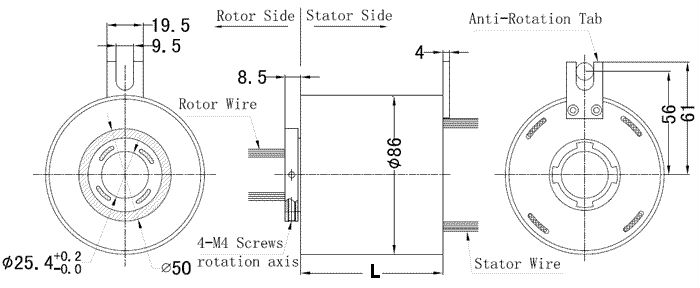

SNH025（標準）外形寸法

SNH025仕様（標準）

    コンタクト材質

    貴金属ブラシ、シルバーメッキリング
    定格電流

    2A、5A、10A、20A/per回路
    回路数

    2、3、4、6、12、18、24、30、36、48、56
    運行速度

    600回転*連続
    リード線

    ULテフロン®AWG28、AWG22、AWG16、AWG10（200ミリメートル）
    電圧

    VAC600
    温度を操作する。

    -40°C〜80°C
    働く湿気

    60％RH
    トルク

    約。 ≤8.75グラム·メートル（参考）
    絶縁耐力

    ≥1000V@50Hzの各回路間
    絶縁抵抗

    1000MΩ@600VDC
    ノイズ

    未満10mΩの@6 VDC、50ミリアンペア、5回転
    住宅資材

    アルミ合金
    保護

    IP54

*ユニットの動作寿命は、回転速度、環境、温度に依存していることに注意してください。
オプション

    利用可能な長いリード長
    電源および信号の組み合わせ
    回転子と固定子のリード出口
    金合金ブラシ、金メッキリング
    IP65、IP68はオプションです
    フランジ取付はオプションです

10、15、利用可能な20アンペア。詳細については、発注指示を参照してください
Part.No電源回路
信号回路は、（ノートを参照してください）
（2A）全回路のL - （㎜）
SNH025-02X2 ---2 32
SNH025-02S--- 22 32

SNH025-03X3--- 336
SNH025-03S--- 3336

SNH025-04X4--- 440
SNH025-04S--- 44 40
SNH025-02X-02S2 2 440
Part.No電源回路
信号（2A）合計回路のL（ノートを参照してください） - （mm）の
SNH025-06X6---648
SNH025-06S---6 648
SNH025-02X-04S2 4 648
SNH025-04X-02S4 2 648

SNH025-12X12--- 1272
SNH025-12S---12 1272
SNH025-06X-06S6 61272

SNH025-18X18---1896
SNH025-18S---18 1896
SNH025-06X-12S612 1896
SNH025-12X-06S12 61896
Part.No電源回路
信号（2A）合計回路のL（ノートを参照してください） - （mm）の
SNH025-24X24---24120
SNH025-24S---24 24120
SNH025-12X-12S1212 24120
SNH025-06X-18S618 24120

SNH025-3030--- 30144
SNH025-18X-12S18 1230144
SNH025-12X-18S12 1830144
SNH025-06X-24S624 30144
Part.No電源回路
信号（2A）合計回路のL（ノートを参照してください） - （mm）の
SNH025-36X36---36168
SNH025-36S---36 36168
SNH025-24X-12S2412 36168
SNH025-12X-24S12 24 36168

SNH025-48S---4848216
SNH025-24X-24S---4848216
SNH025-12X-36S---4848216
SNH025-56S---5656248
*注：電源回路の電流容量をX-指定。 10、15、利用可能な20アンペア。
