製品情報
| 原産地: 中国(本土) | 銘柄: ATTEN | モデル番号: ADS1102C |
| モデル: ADS1102C | 率: 100MHz | チャネル: 2 |
| Condiction: 真新しい | タイプ: デジタル |
包装
| 包装: 工場として標準 |
仕様
1.Bandwidth: 100MHz 2.Channel: 2 3.Sampling率: 1GSa/s 4.Colour: 白い

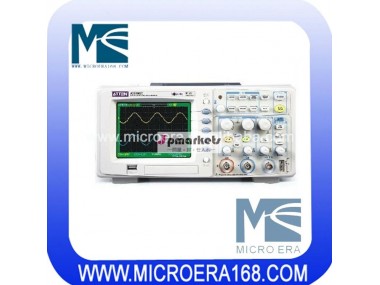

ADS1102Cデジタルのオシロスコープ100MHz 500MS/s
1. 絶妙な容積およびそれは運送のために便利である
2. 使用はTFT LCDを着色した、波形の表示はより明確、安定している
3. スクリーンセーバー機能: 1分から5時間
4. -チャネル-チャネルの帯域幅は二倍になる: 25MHz-100MHz.
5. 実時間サンプリングレートは1 G Sa/s.である
6. ADS 1000CAの記憶深さは2 M.ptsである
7. 制動機モード: 端、脈拍、ビデオ、斜面、代わりおよび遅れはモードを誘発する
8. 独特なデジタルフィルター機能および波形のレコーダーは作用する
9. パスまたは失敗機能
10. 32の変数自動測定機能
11. カーソルの測定は手動モード、トラックモードおよび自動モードをカバーする
12。 分割された画面のチャネルの波形そしてFFTの波形の表示
モデル/Index | ADS 1102CA | ADS 1062CA | ADS 1042CA | ADS 1022CA |
帯域幅 | 100MHz | 60MHz | 40MHz | 25MHz |
実時間見本抽出 | 1 G Sa/s 2 CH | |||
同等のサンプリングレート | 50 G Sa/s | |||
記憶深さ | チャネルモード | サンプリングレート | 公有地は救う | を除けば深い |
単一チャネル | 1 G Sa/s | 40kpts | ないサポート | |
単一チャネル | 500のM Sa/sまたはより少し | 20kpts | 2 Mpts | |
二重チャネル | 500のM Sa/sまたはより少し | 20kpts | 1 Mpts | |
上昇時間 | 3.5 ns | 5.8 ns | 8.8 ns | 14 ns |
入力インピーダンス | 1つのM ohm13 p F | |||
秒かdivの範囲 | 2.5 nsへの50s | 5 nsへの50s | 10 nsへの50s | 25 nsへの50s |
ロール: 100msへの50s/div | ||||
X-Yモード | フェーズ・エラー: ±3程度 サンプリングレートを支えなさい: 500M Sa/sへの5k Sa/s (1-2-5順序で) | |||
縦の感受性 | 2mv-10v /div (1-2-5順序で) | |||
モデル/Index | ADS 1102C | ADS 1062C | ADS 1042C | ADS 1022C |
帯域幅 | 100MHz | 60MHz | 40MHz | 25MHz |
実時間見本抽出 | 1 G Sa/s 2 CH | |||
同等のサンプリングレート | 50 G Sa/s | |||
上昇時間 | 3.5 ns | 5.8 ns | 8.8 ns | 14 ns |
入力インピーダンス | 1つのM ohm13 p F | |||
秒かdivの範囲 | 2.5 nsへの50s | 5 nsへの50s | 10 nsへの50s | 25 nsへの50s |
ロール: 100msへの50s/div | ||||
表示 | 色TFT (320*234) 5.7 LCD | |||
モデル/Index | すべてのADS1000シリーズプロダクトの共通の指定 |
表示 | 12の境界のフルスクリーン表示 |
チャネル | 2 CH |
縦の感受性 | 2mvへの5v/div (1-2-5順序で) |
縦決断 | 8ビット |
Momoryの深さ | 各チャネル: 少なくとも4k/CH |
波形の捕獲率 | 最も高い捕獲率は1000回か秒を超過する |
入力カップリング | DC、AC、GND |
入力最高の電圧 | 400V (Vp-p) |
トリガ・タイプ | 端、脈拍、ビデオ、斜面、代わりおよび遅れ |
制動機モード | 、正常自動、単一 |
制動機の源 | CH 1、CH 2、Ext、Ext/5のACライン |
を除けばまたはリコール | 2つのグループの参照の波形、20のグループの捕獲の波形および20のを除けば内部グループまたはリコール機能およびUSBのフラッシュドライブを除けばかリコール機能提供しなさい |
自動測定タイプ | Vpp、Vmax、Vmin、Vamp、Vbase、Cmeanの平均、Vrms、Crms、ROVShoot、FOVShoot、RPREShoot、FPREhoot、Freqの期間、上昇時間、+Width、-幅、+Duty、-義務、BWidの段階、FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF |
Cousorの測定 | マニュアル、自動トラック |
サンプルはタイプする | 実時間の、同等の時間 |
平均 | 4,16,32,64,128,256 |
数学 | +、-、逆×の、/ 窓: ハミング、長方形Blackman 見本抽出ポイント: 1024ポイント |
X-Yモデル | フェーズ・エラー: ±3程度 サンプリングレートを支えなさい: 500M Sa/sへの5k Sa/s (1-2-5順序で) |
表示モデル | 本管、窓、窓のズームレンズ、X-Yロール |
メニュー表示 | 2S、5S、10S、無限20S |
表示言語 | 簡体字、繁文、英語、アラビアフランス語、ドイツ語、ロシア語、スペイン語、ポルトガル語、韓国語日本語 |
動力源の電圧 | 100から240 VAC、440Hzへの47、最高50VA |
サイズおよび重量 | 2.4kgについての305mm×154mm×133mm、 |
付属品 | (1: 1,10: 1) Probe×2の容易な規模3.0のコンピュータ・ソフトウェアシステム、電源コード、USBケーブル、容易な利用者マニュアルはソフトウエアパッケージを略奪する USB装置: リモート・コントロールサポートピッチ橋多用性があるプリンターおよびPC USBのホスト: サポートUSBのフラッシュドライブ貯蔵 |
選択 | GPIBの通信モジュール、シリアル・インタフェースの通信モジュール、パスまたは失敗のインタフェース・モジュール |
