製品情報
| 原産地: 中国(本土) | 銘柄: OWON | モデル番号: HDS1021M |
| 帯域幅: 20MHz | チャネル: 単一 | サンプル率(実時間): 100MS/s |
| 横のスケール(S/div): 5ns/div~100s/divの1 ~2.5 ~5ステップ | 通信用インタフェース: USB | 表示: 5ns/div~100s/divの1 ~2.5 ~5ステップ |
| パッケージの重量: 2.0kg (4.409lb。) | パッケージのサイズ: 40cm x 40cm x 28cm (15.75in x 15.75in x 11.02in) | 次元: 180mm x 115mm x 40mm |
| 重量: 645g |
包装
| 包装: 箱/carton 1箱あたりの一つ |
仕様
*Effective、正確なおよび安定した*Bandwidth: 操作の*Colorに*Easy 20MHz *180mm* 115mm *40mm: 黒いオレンジ
仕様/特別な機能:
- のレコード長6,000ポイント
- カーソルを読む- アウト
- 18自動測定機能
- autoscale機能
- 3.5インチのカラー( tft) lcd高コントラストで
- 格納する機能、 リコール波形
- 自動設定機能
- 複数波形計算機能
- を検出することができ、 平均値とピークの波形
- エッジとビデオトリガ機能
- usb通信ポート
- 複数言語のユーザーインターフェース
- リチウム電池( 6時間運転時間の)
マルチメータ
- 33/4桁
- ボルト、 アンペア、 オーム、 ダイオード、 静電容量、 継続性測定
- 最大振幅20a
- 隔離された入力の間にオシロスコープとマルチメータ

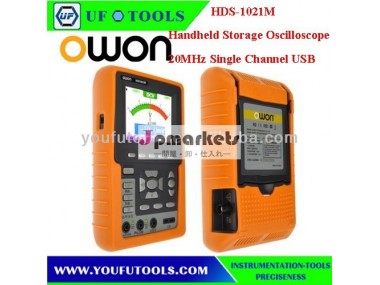

- デジタルオシロスコープdsoowonhds1021mscopemeterハンドヘルド
1チャネル20mhzのscopemeter100msa/s
主な特徴:
※autoscale
※20自動測定
※31で( dso+multimeter+cymometer)
※20mhzの帯域幅
※サポートusbへのデータ転送用のpc
※真4096tftカラーディスプレイ( 320240)
※交換可能なリチウムイオンバッテリーバックアップ( 6時間)
| 帯域幅 | 20mhzの |
| サンプルレート( リアルタイム) | 100ms/s |
| 横長尺( s/div) | 5ns/div~100s/div、 ステップで1~2.5~5 |
| 立ち上がり時間( で入力、 典型的な) | ・ル; 17.5ns |
| チャンネル | シングル |
| ディスプレイ | の3.5" tftカラーディスプレイ搭載のパネル( 320240ピクセル) |
| 入力インピーダンス | 1m・オメガ;& plusmn; 2％、 と並列に18pf& plusmn; 5pf |
| プローブ減衰因子 | 1x、 10倍、 100x、 1000x |
| 最大。 入力電圧 | 400v( pk- pk)( dc+acpk-pk、 1m・オメガ; 入力インピーダンス、 プローブ減衰10:1) |
| レコード長 | 最大。 各チャネル上の6000ポイント |
| 補間 | (罪x)/x |
| 入力カップリング | dc、 ac、 gnd |
| 買収モード | サンプル、 ピーク検出し、 平均 |
| 垂直解像度( a/d) | 8ビット |
| 垂直感度 | 5mv/div~5v/div( で入力) |
| dcゲイン精度 | ± 3％ |
| Dc精度( 平均) | 平均> 16:& plusmn;( 3％reading+0.05div) のための |
| トリガータイプ | エッジ、 ビデオ |
| トリガーモード | オート、 通常の、 シングル |
| トリガレベル | ± 画面中央から3部門 |
| 波形演算 | 利用できない |
| 通信インタフェース | usb |
| cymometer | 利用可能な |
| リチウムイオン電池 | 7.4v、 6時間操作 |
