製品情報
| 原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso8060 |
| 色: スライバ | チャネル: 2 | 帯域幅: 60mhz |
| 寸法( mm): 240( l) x165( w) x50( h) | 重量: 1.2kg | 電源アダプタ: 入力ac１００Ｖ～２４０Ｖ、 50hz〜60hzの; 出力8.5vdc、 1500ミリアンペア |
| オプション: rs232、 lan | 標準: Usbホスト/device2.0フルスピードサポートされている | 周波数範囲: Dc~60mhz |
| 入力範囲: 400mvpp~18vpp |
包装
| 包装: 標準的な輸出パッケージ |
仕様
波形は保存して記録* 1000* dimensions( mm): 240( l) x165( w) x50( h)* labviewvbvc第二設計インスタンス

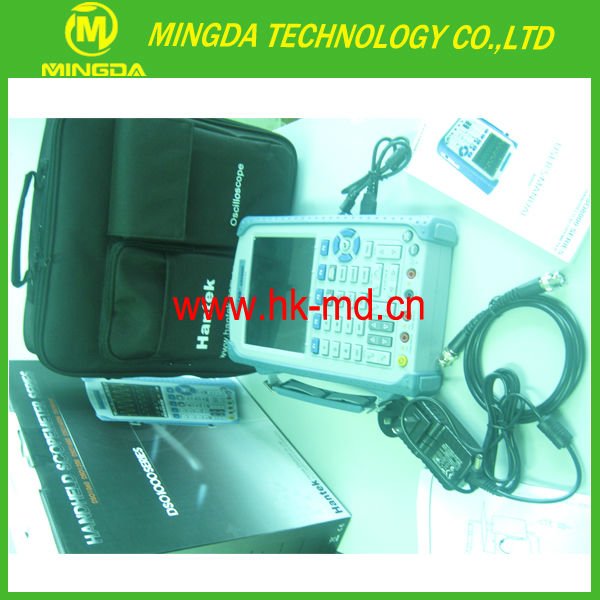

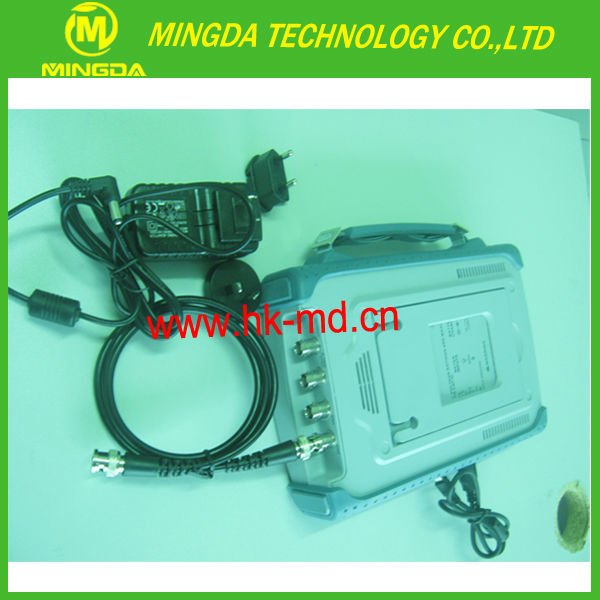

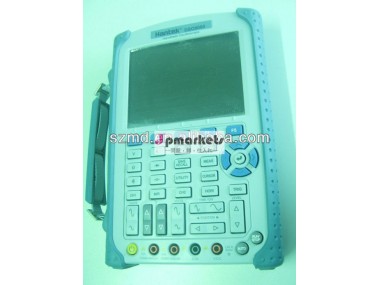

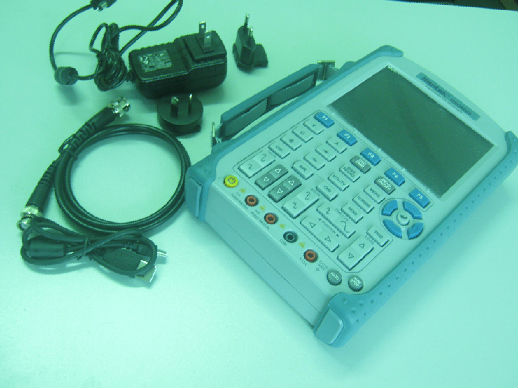

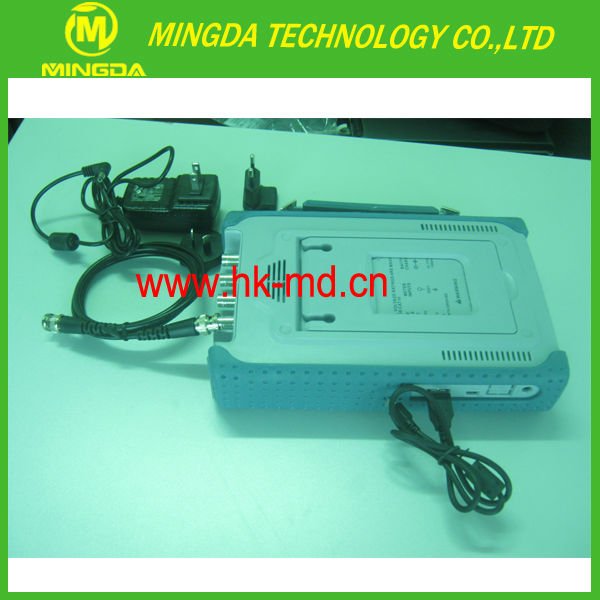

低コスト!!! オシロスコープハンドヘルド60mhz5-in-1/デジタルマルチメータ/dso8060オシロスコープデジタルオシロスコープhantek
製品の説明
仕様:
モード | mso8060 | ||
オシロスコープモード | 垂直 | チャネル | 2.00 |
帯域幅 | 60mhz | ||
立ち上がり時間 | 5.8ns | ||
入力インピーダンス | 抵抗: 1m; 静電容量: 15pf | ||
入力感度 | 10mv/div5v/divに | ||
入力カップリング | ac、 dcとgnd | ||
垂直解像度 | 8ビット | ||
最大入力 | 400v( dc+acピーク) | ||
水平 |
| 250msa/s | |
等価サンプリングレート | 50gsa/s | ||
メモリdeepth | シングルチャンネル32k、 16kダブルチャンネル | ||
タイムベース範囲 | 5ns/div~1000s/div | ||
タイムベース精度 | ± 50ppm | ||
トリガー |
| Ch1,ch2,ext | |
トリガーモード | エッジ、 パルス幅、 代替、 vedioの | ||
xyモード | X- 軸入力 | channel1 | |
Y- 軸入力 | channel2 | ||
シフトフレーズ | 最大。 3度 | ||
の自動測定 | 電圧measuremet | vpp、 ヴァンプ、 vmax、 vmin、 vtop、 vmid、 vbase、 vavg、 vrms、 vcrms、 シュート、 オーバーシュート | |
measuremet時間 | 周波数、 期間、 立ち上がり時間、 立ち下がり時間、 正幅、 マイナス幅、 デューティサイクル | ||
遅延measuremet | 立ち上がりエッジから遅延時間ch1ch2に立ち上がりエッジ | ||
立ち下がりエッジから遅延時間ch1ch2に立ち下がりエッジ | |||
カーソル測定 | カーソルmeasuremet | マニュアル、 トラック、 の自動測定モード | |
取引データ | 取引データ | Ch1+/- ch2,ch1xch2,ch1/ch2,fft、 反転 | |
内部ストレージ | 内部ストレージ | 15波形とセットアップ | |
マルチメータモード
*maximum解像度: 6,000カウント
*function: 電圧、 電流、 抵抗、 静電容量、 継続性・ダイオード
*maximum入力電圧: ac: 600v、 dc: 800v
*maximum入力電流: ac: 10a、 dc: 10a
*inputインピーダンス: 10m・オメガ;
信号源モード
*waveform周波数: dc~25mhz
*dacクロック: 調節可能な2k~200mhz
*frequency解像度: 0.1%
*channelカウント: 1ch波形出力
*waveformdeepth: 4ksa
*vertical解像度: 12ビット
*frequency安定性:< 30ppmの
*waveform範囲:& plusmn; 最大3.5v。
*outputインピーダンス: 50・オメガ;
*output電流: 50maipeak=50ma
Bw* system: 25m
*harmonic歪み:- 50dbc( 1khz時)、- 40dbc( 10khz)
frequncyチャネルを測定
*frequency範囲: dc~60mhz
*input範囲: 400mvpp~18vpp
*couplingモード: dc
*frequency測定精度:& plusmn; タイムベースエラー& plusmn; 1カウント
*inputインピーダンス:> 100k・オメガ;
デジタルに/アウト
*bit: ビットのデジタルジェネレータ出力と126ビットには発電機
*level: lvcmos
ディスプレイ
*tftlcdタイプ: 5.7インチledバックライト付きディスプレイ
*display解像度: 240( 垂直) ×320( 水平) ドット
インターフェイス
*standard: usbホスト/device2.0フルスピードサポートされている
*option: rs232、 lan
動力源
*powerアダプタ: 入力ac１００Ｖ～２４０Ｖ、 50hz〜60hzの; 出力8.5vdc、 1500ミリアンペア
パワー* battery( 標準): 6時間( li- イオンバッテリー)
サイズと重量
*size: ×163245×52( mm)
*weight: 1.2kg
他の人
*excellent工業デザイン。
Gnd* seperated参照: オシロスコープとマルチメータ独立性。
*large5.7インチtftカラー液晶ディスプレイ、 ledバックライト、 明らかにディスプレイ。
ホスト* usb/device2.0フル- 高速インターフェイス、 取り外し可能なサポートディスク、 rs-232/lanオプション
*fft、 +、-、 ※、/、 xy、 の種類の自動車22測定、 パス/失敗するチェック、 生産ラインに使いやすい。
*multiformトリガーモード、 独立したタイムベース2altトリガ·モードで、 見やすい異なる周波数で2信号。
*operatingシステム: windowsnt、 windows2000、 windowsxp、 vistaの
デモ* supplyコード( vc、 vb、 labview)
