製品情報
| 原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso1062s |
包装
| 包装: 標準カートン |
仕様

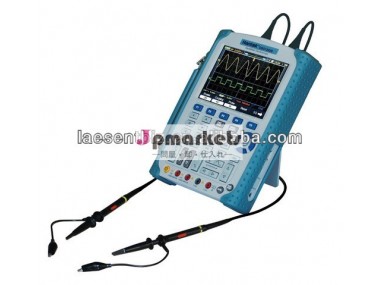

オシロスコープハンドヘルド単離されたdso1062sscopemeter60mhz1gs/s2mメモリ600v1000v2in1マルチメータ
オシロスコープハンドヘルド単離されたdso1062sscopemeter60mhz1gs/s2mメモリ600v1000v2in1マルチメータ
1.機能
隔離されたレベル: 1000vcatii、 600vcatiii。
高帯域幅60mhzのオシロスコープ、 1gsa/sサンプルレート、 dmmと6000カウントとデータレコーダのアナログバーグラフ。
1mメモリ深セン。
高リフレッシュレート( 2500フレーム)。
大5.6インチtftカラーディスプレイ、 高解像度( 640*480)、 デュアル- ウィンドウデザイン-- より明確、 より詳細な。
一つ- タッチ自動セットアップ位置を最適化します、 範囲、 するとタイムベース、 とトリガ安定した表示を保証するために、 事実上どの波形。
簡単へ-- 使用ポップアップメニューで建て- マルチ- 言語ヘルプシステム。
32の自動測定。
波形演算: を追加、 引き算、 乗算、 と除算。
上に保存し、 リコール。
自動測定カーソルの追跡。
xyモード。
建て- fft機能変換し時間- ドメインに信号の周波数成分を測定するためにその高調波成分と歪みシステムで。
キャプチャする波形レコーダ/入力波形からリプレイch1とch2最大値を持つレコード長1000のフレーム。
パス- 失敗する機能比較してい、 格納された未知のために波形入力。
平均モード平滑化するための波形。
方形波出力( 2v、 1khz時) のためのプローブの調整。
Usbホスト/device2.0フル- 高速インターフェイス、 取り外し可能なサポートディスク、 lanオプション、 pcで制御することが容易か長い- 距離。
寸法( mm): 240( l) x165( w) x50( h)、 容易に行うこと。
2.ハードウェア仕様
モデル | dso1062s | |||
| 帯域幅 | 60mhz | |||
| チャネル | 2 | |||
| 本当の- サンプルレート | 1gsa/s | |||
| サンプルレートと同等 | 25gsa/s | |||
| レコード長 | 1m | |||
| rish時間 | ・ル; 5.8ns | |||
| するとタイムベース精度 | ± 50ppm | |||
| タイムベース範囲 | 4ns/div-2ks/div | |||
| 入力impandance | 1m・オメガ; | |||
| ボルト/div範囲 | 2mv/div~5v/div | |||
| A/dコンバータ | 8ビット | |||
| 位置範囲 | ± 50v( 5v/div)、& plusmn; 40v( 2v/div~500mv/div)、 ± 2v( 200mv/div~50mv/div)、& plusmn; 400mvの( 20mv/div~2mv/div); | |||
| dcゲイン精度 | ± 3％正常または買収のための平均モード、 5v/div10mv/divに; ± 4％正常または買収のための平均モード、 5mv/div2mv/divに | |||
| 帯域幅の制限 | 20mhzの | |||
| トリガータイプ | エッジ、 ビデオ、 パルス、 スロープ、 時間をかけて、 代替 | |||
| トリガソース | Ch1,ch2, | |||
| 数学 | +、-、 x、 悪ノ、 fft、 反転 | |||
| カーソル測定 | カーソル間の電圧差: v; カーソル間の時差: t; ヘルツでtの逆数( 1/t); | |||
| オートmeasuerment | 周波数、 期間、 を意味する、 pk-pk、 rmscycli、 最小、 最大、 立ち上がり時間、 立ち下がり時間、 +pulse幅、- パルス幅、 delay1-2rise、 delay1-2fall、 +duty、- デューティ、 vbase、 vtop、 vmid、 ヴァンプ、 オーバーシュート、 シュート、 preiodを意味する、 rmspreiod、 fovshoot、 rpreshoot、 bwidth、 frfの、 ffr、 lrr、 lrf、 lfr、 lff | |||
| フロートと地面の間の電圧bnc | 600vcatiii、 1000vcatii | |||
| 各チャネル間の電圧をフロート | 600vcatiii、 1000vcatii | |||
| フロートと地面の間の電圧マルチメータ | 1000v | |||
| floatを直接入力ポートの間の電圧 | 400vcatii | |||
| による入力10:1プローブ | 600vcatiii、 1000vcatii | |||
| dmm最大。 解像度 | 6,000カウント | |||
| 試験モード | 電圧、 電流、 抵抗、 静電容量、 継続性・ダイオード | |||
| 最大。 入力電圧 | Ac: 600v、 dc: 800v | |||
| 最大。 入力電流 | Ac: 10a、 dc: 10a | |||
| 最大。 入力impandance | 10m・オメガ; | |||
| ディスプレイ | 5.6" tftカラーディスプレイ16k、 640*480ドット | |||
| サイズ | 245ミリメートルx163mm52ミリメートルx | |||
| 重量 | 1.3kg( パッケージなし) | |||
| 標準プローブ | pp80x2 | |||
