製品情報
原産地: 中国(本土) | 銘柄: ly | モデル番号: ds203 |
仕様
1.良い品質ds203pocketscope/portableオシログラフ2.速い配達

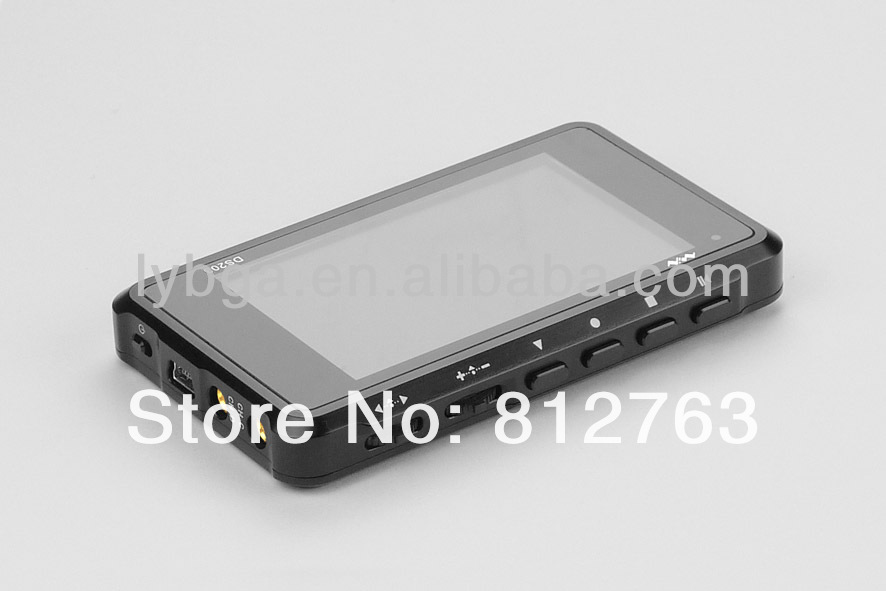

良い品質ds203pocketscope/portableオシログラフ、 ポータブルオシロスコープ
Cpu: armcortexm3
Fifo・制御: fpga
Adc: ad9288-40、( オーバークロック使用)
(アップグレード可能) ad9288-80、 ad9288-100
Ad9218-40、 ad9218- 60ad9218- 80、 ad9218-105lowノイズ
アナログチャンネル番号2( ch_ach_b)
デジタルチャンネル番号2( ch_cch_d)
チャンネル番号操作ch_a+ch_b、- ch_bch_a、 ・ch_dch_c、 ・ch_dch_c
垂直感度50mv-10v/div( 1- 2- 5ステップ) x1プローブ
200mv-100v/div( 1- 2- 5ステップ) x10プローブ
垂直解像度8ビット
シングルチャンネル8kストレージ·深さ
4x4k4チャンネル
入力DCAC結合方法
最大入力電圧80vppx1プローブ
vpp40010プローブ
トリガータイプのソフト、 正と負edgehigh- 低電気レベルの
ハードトリガータイプ、 正と負のエッジ
トリガータイプ、 自動、 標準、 einmal、 遅いスキャン、 すぐにスキャン
トリガソースch_ach_bch_cch_d
方形波信号源:
〜8mhz10hzの、 総20レベル、 周りに2.8vpp信号源、 デューティ比10~90%調節可能な
Wavetriangularwavesawtooth正弦波:
10hz20khzに、 総11段階、 周りに2.8vpp
4行ディスプレイ表示モード:
ライン1: ch_a、 非表示
ライン2: ch_b、 非表示
ライン3: ch_c、 非表示
ライン4: ch_d、 非表示、 +ch_ach_b、- ch_bch_a、 ・ch_dch_c、 ・ch_dch_c、 file_1,file_2,file_3,file_4
仕様
※アナログチャンネル2 | Ch_ach_b |
※2デジタルチャンネル | Ch_cch_d |
縦軸のスケール | 20mv-10v/div( 1- 2- 5ステップ) にプローブx1/200mv- 100v/div( 1- 2- 5ステップ) プローブ上に |
垂直解像度 | 8ビット |
入力カップリング | Ac/dc |
最大入力電圧 | 80vpp( x1プローブ)/400vpp( x10プローブ) |
ストレージ | チャネルあたり4k/8k上の単一チャネル |
トリガータイプのソフトウェア | エッジ、 パルス、 レベル( 追加すべき) |
トリガータイプのハードウェア | エッジ |
トリガソース | Ch1/ch2/ext |
トリガーモード | オート、 通常の、 シングル、 スキャン、 どれも |
テスト信号generater | 〜8mhz2.8vpp10hzの方形波、 デューティサークル10~90%調節可能な/20khzに2.8vpp10hzの罪、 正方形の、 を見た、 三角波 |
ストレージ | 内部2メガバイトのusbディスク、 bmp、 datファイル |
の自動測定 | vmax、 vmin、 vpp、 vavr、 vrms、 freq、 期間、 パルス、 デューティー |
カーソル測定 | レベル、 電圧 |
表示モード | Ch1,ch2,ext、 ch1+ch2,ch1-ch2,ch1*ch2 |
サンプリングモード | リアルタイム |
サンプリングレート | -72ms/s30s/s |
パワー | リポバッテリー |
寸法 | ※※986014.5( mm) |
重量 | 80g( 電池なしで) |
以内にアクセサリーパック | mcx2osilloscopeプローブ |
警告している
考えられる原因、 誤操作危険な。
説明
3" 240・回; ワイドスクリーン400カラーtft液晶画面、 mcustm32店主、 fpgaを持つことを実装する制御と管理の外部adcとデータキャッシュ。
同時にに、 サイズを縮小し、 diyに容易に手溶接、 マイコンとfpgaqfp100パッケージが選択されてい、 選択されたqfp48adcパッケージ。
36m+36mサンプリング周波数、 の使用は、 adcad9288-40チップ、 シングル- チャネルの最大のサンプリング周波数72メートル。
Fifoラムが使用頻度の最大運転> の200mhzの低- 電源fpgaを達成するために。
低消費電力として、 低い- コスト、 qfpパッケージのfpgaやその他の条件、 ストレージ容量が大きくありませんが、 そうdso203サンプリングの深さのための現状- マルチチャネル4096チャネルあたりポイント、 シングル- チャネル仕事の例、 8192ポイント。
よくある質問
Q: これは、 ベータ実行する場合、 は、 デバイスするファームウェアのアップグレードが可能( usb経由で) いつ、 バグが発見された場合?
、: 確認してください、 ファームウェアをただコピー内部usbディスク上に、 押して"> 【しながらをブートアップをアップグレードするために。
Q: ユーザのアプリケーションは何です?
、: 公式な答えはありません私の知る限りでは、 があるでしょう可能性を起動するまでさまざまなアプリケーションを格納することができ、 uに- ディスク。 を追加するセクションですよこのページのアイデア収集ユーザアプリケーションのための。
Q: バッテリ寿命は何です?
、: それは1200mahの、 3.7v
・より多くの質問& 答えより追加している& hellip;& hellip;

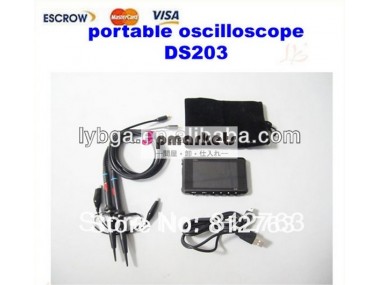

パッキングリスト
1.ds203: 1セット;
2.プローブ: 2個;
3.バッテリー: 1個;
4.usbライン: 1個;
5.道具袋: 1個
6.英語と中国語のユーザーマニュアル1個
のヒント
このポケットオシロスコープは主に用途に使用され、 次の状況で:
1.修理コモン電子装置の外側( 空調や工業用電源周波数インバータ、 ac/やインバータdcスイッチング電源、 エレベーターと建物火災安全装置、 産業用制御回路)
2.デバッグrs232ソフトウェアまたはハードウェアのメンテナンス、 rs485、 i2c、 ができ、 他の通信インターフェイス回路、 ledディスプレイとキーボードスキャンドライバ回路、 ブラシレスモーター駆動回路
3.オーディオ機器や回路、 電子玩具とリモートコントロールモデル、 車の修理電子回路
4.学校後- 学校の授業実践と学生の少量生産開発電子
5.信号を遅くする必要が観察された変化アプリケーション( 例えば、: リレーとジッタスイッチの接点、 バッテリーの充電と放電の曲線は、 負荷過渡応答電源、 温度センサー機能の測定)
6.関連サプライt電子回路( scr電圧レギュレータ、 力率補正、 電子エネルギーメーターランプ、 ジスプロシウムランプナトリウムランプキセノンライト水銀灯ドライブ回路)、 用として他の問題など: cpuのクロック、 ramアクセス、 バスまたはイーサネット測定信号とusb、 高周波回路と超し、 ビデオを使用する必要はありfft信号解析などのための機会、 オシロスコープは大切なものとは限らない$1000未満のために修飾これらの。 我々はアドバイスを購入へ高- エンドオシロスコープ! に値する特別な言及はこのポケット- サイズの内蔵バッテリー- パワードオシロスコープ使用することができ、 ので、 分野で測定、 地面が完全に中断、 と完全に合致することができるマルチメーター、 ているものを測定ポイント、 考慮していないこの問題によりグランドアイソレーション。
