仕様

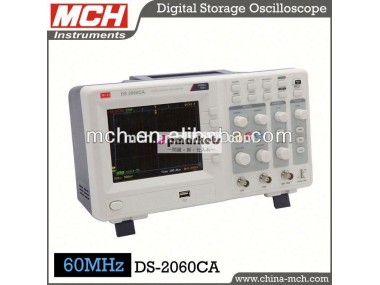

Ds-2060ca

チャンネル

2+ext。 トリガー

帯域幅

60mhz

立ち上がり時間

5.8ns

タイムベース

5ns50s/divに

リアルタイムサンプルレート

1gsa/a

サンプルレートと同等

50gsa/s

入力インピーダンス

1m・オメガ;//13pf

入力カップリング

dc、 ac、 gnd

トリガー

エッジ、 ビデオ、 パルス、 遅延

買収モード

オート、 通常の、 シングル

トリガー源

Ch1,ch2,ext、 ext/5,ext( 50・オメガ;)

水平精度

± 0.01%

垂直感度

2mv/div5v/divに

垂直解像度

8ビット

最大。 入力電圧

400v( dc+acピーク)、 5vrms@50・オメガ;

オート測定

vpp、 ヴァンプ、 vrms、 vmin、 vtop、 vbase、 vbase、 vavg、 freq、 期間、 立ち上がり時間

立ち下がり時間、 +width、- 幅、 オーバーシュート、 シュート、 +duty、- デューティ、 等

数学

+- ・回; ÷fft

ストレージ

10個の波形、 10ステップ

fft

ウィンドウ

ハニングが、 ハミング、 blackman- ハリス、 rectangylar

サンプルポイント

1024ポイント

xy

帯域幅

60mhz

diff相

± 3度

ディスプレイ

A/ca: モノ/color、 320・回; 240の解像度

電源

世界的な100-225v/40va最大

インターフェイス

usbポート

アクセサリー

プローブ・回; 2,電源コード、 ユーザーズマニュアル

寸法

303( w) ・回; 145( h) ・回; 288( d) mm

重量

5kg
