製品情報
原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso1060 |
色: スライバ | チャネル: 2 | 帯域幅: 60mhz |
寸法( mm): 240( l) x165( w) x50( h) | 重量: 1.2kg | 電源アダプタ: 入力ac100V~240V、 50hz〜60hzの; 出力8.5vdc、 1500ミリアンペア |
オプション: rs232、 lan | 標準: Usbホスト/device2.0フルスピードサポートされている | 周波数範囲: Dc~60mhz |
入力範囲: 400mvpp~18vpp |
包装
包装: 標準的な輸出パッケージ |
仕様
1)大型5.7インチtftカラー液晶ディスプレイ2)6000カウント高精度dmm3)1000年の波形は保存して記録し

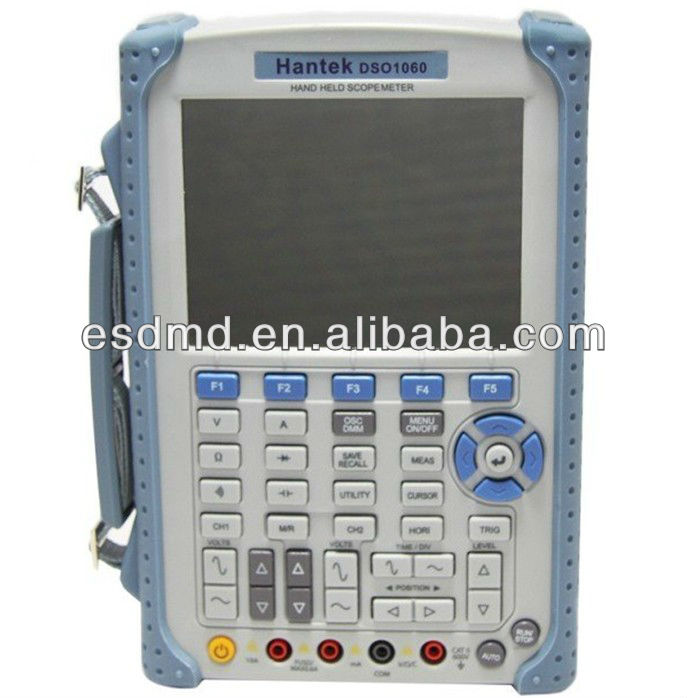

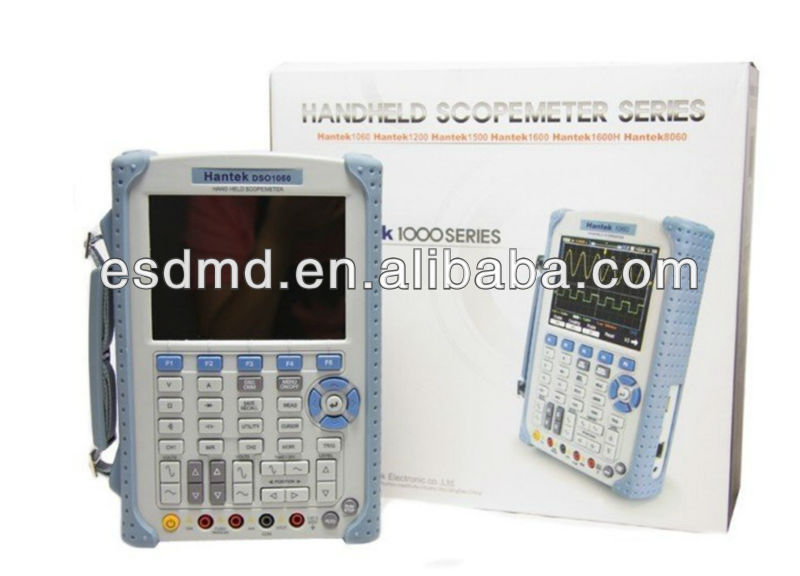

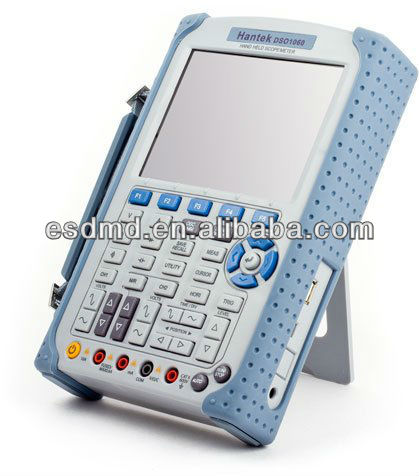

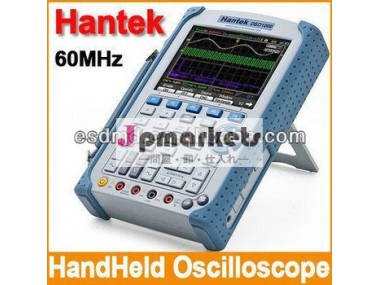

安い価格!!! マルチメータデジタルオシロスコープhantekdso1060と60mhz250ms/s2チャンネル5.7" オシロスコープハンドヘルド液晶
製品の説明
仕様:
特性( オシロスコープハンドヘルド/マルチメータ)
リットル優れた工業デザイン。 各チャネルのダイレクトキー、 タイムベース、 トリガ、 dmm、 操作しやすい。
L大型5.7インチtftカラー液晶ディスプレイ、 ledバックライト、 明らかにディスプレイ。
リットルusbホスト/device2.0フル- 高速インターフェイス、 取り外し可能なサポートディスク、 rs-232/lanオプション、 pcで制御することが容易か長い- 距離。
リットル高帯域幅が60mhz-600mhzのオシロスコープ、 と6000カウント高精度dmm。
高リフレッシュレートl、 高い実- 時間サンプルレート150ms/s-2gs/s、 50gs/s同等- 時間サンプルレート。
Fftl、 +、-、 ※、/、 xy、 の種類の自動車22測定、 パス/失敗するチェック、 生産ラインに使いやすい。
多形lトリガーモード、 独立したタイムベース2altトリガ·モードで、 見やすい異なる周波数で2信号。
l1000年の波形は保存して記録し。
Lバッテリ電源操作( インストール) 工業デザイン。
Lで波形を保存し、 次の: jpg/bmpグラフィックファイル、 msexcel/ワードファイル。
L寸法( mm): 240( l) x165( w) x50( h)、 容易に行うこと。
第二設計インスタンスlabviewvbvcl。
ハードウェア仕様
mode | dso1060 | ||
垂直 | チャンネル | 2 | |
帯域幅 | 60mhz | ||
立ち上がり時間 | 5.8ns | ||
入力インピーダンス | 抵抗: 1m; 静電容量: 15pf | ||
入力感度 | 10mv/div5v/divに | ||
入力カップリング | ac、 dcとgnd | ||
垂直解像度 | 8ビット | ||
最大入力 | 400v( dc+acピーク) | ||
水平 | 本当の- 時間サンプリングレート | 150msa/s | |
等価サンプリングレート | 50gsa/s | ||
タイムベース範囲 | 5ns/div~1000s/div | ||
メモリ深セン | 一本で32kチャネル、 16kでデュアルチャネル | ||
タイムベース精度 | ± 50ppm | ||
トリガー | ソース | Ch1,ch2 | |
モード | エッジ、 パルス幅、 代替 | ||
xyモード | X- 軸入力 | チャンネル1 | |
Y- 軸入力 | チャネル2 | ||
シフトフレーズ | 最大。 3度 | ||
カーソルと測定 | 電圧measuremet | vpp、 ヴァンプ、 vmax、 vmin、 vtop、 vmid、 vbase、 vavg、 vrms、 vcrms、 シュート、 オーバーシュート | |
measuremet時間 | 周波数、 期間、 立ち上がり時間、 立ち下がり時間、 正幅、 マイナス幅、 デューティサイクル | ||
遅延measuremet | 立ち上がりエッジから遅延時間ch1ch2に立ち上がりエッジ | ||
立ち下がりエッジから遅延時間ch1ch2に立ち下がりエッジ | |||
カーソルmeasuremet | マニュアル、 トラック、 の自動測定モード | ||
波形信号のプロセス | Ch1+/- ch2,ch1xch2,ch1/ch2,fft、 反転 | ||
ストレージ | ストレージ | 15波形とセットアップ | |
メータモード | 最大解像度 | 6,000カウント | |
dmmの試験モード | 電圧、 電流、 抵抗、 静電容量、 継続性・ダイオード | ||
最大入力電圧 | Ac: 600v、 dc: 800v | ||
最大入力電流 | Ac: 10a、 dc: 10a | ||
入力インピーダンス | 10m・オメガ; | ||
ディスプレイ | tftlcdタイプ | 5.7インチledバックライト付きディスプレイ | |
ディスプレイの解像度 | 240( 垂直) ×320( 水平) ドット | ||
インターフェイス | usb | Usbホスト/device2.0フルスピードサポートされている | |
オプション | rs232、 lan | ||
動力源 | ライン電圧範囲 | Ac100V~240V、 50hz〜60hzの; dc入力: 8.5vdc、 1500ミリアンペア | |
バッテリーの電力( インストール) | 6時間( li- イオンバッテリー) | ||
力学 | 寸法 | ×163245×52( mm) | |
重量 | 1.2キログラム | ||
他の | gnd参照 | オシロスコープとマルチメータ独立性 | |
ソフトウェア:
オペレーティングシステム: windowsnt、 windows2000、 windowsxp、 vistaの
seconddesign:
デモを供給するコード( vc。 vb。 labview)
