製品情報

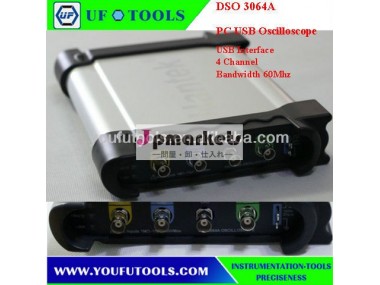

原産地: 中国(本土) | 銘柄: hantek | モデル番号: dso3064a |
アナログチャンネル: 4 | 帯域幅: 60mhzの(- 28dbi) | 立ち上がり時間: 5.8ns |
入力インピーダンス: 抵抗: 1mΩ、 静電容量: 25pf | 垂直解像度: 8ビット | メモリ深セン: 10k-16m/ch |
最大入力: 400v( dc+acピーク) | 本当の- 時間サンプリングレート: 200ms/s | タイムベース範囲: に5ns/div1000s/div( 1- 2- 5シーケンス) |
タイムベース精度: ±50ppm |
包装
包装: Pc1/ctn |
仕様
*softwareサポート: windowsnt、 windows2000、 windowsxp、 vistaの、 windows7* supplyデモコード( vc、 vb、 labview) と技術サポート
仕様 | dso3064a | ||
オシロスコープモード | 垂直 | アナログチャンネル | 4 |
帯域幅 | 60mhzの(- 28dbi) | ||
立ち上がり時間 | 5.8ns | ||
入力インピーダンス | 抵抗: 1m・オメガ;; 静電容量: 25pf | ||
入力感度 | 10mv/div5v/divに | ||
入力カップリング | Ac/dc/gnd | ||
垂直解像度 | 8ビット | ||
メモリ深セン | 10k-16m/ch | ||
最大入力 | 400v( dc+acピーク) | ||
水平 | 本当の- 時間サンプリングレート | 200ms/s | |
タイムベース範囲 | に5ns/div1000s/div( 1- 2- 5シーケンス) | ||
タイムベース精度 | ± 50ppm | ||
トリガー | ソース | Ch1,ch2,ch3,ch4,ext | |
モード | エッジ、 パルス、 viedo、 代替 | ||
xyモード | X- 軸入力 | ch1 | |
Y- 軸入力 | ch2 | ||
シフトフレーズ | 最大。 3度 | ||
カーソルと測定 | 電圧測定 | vpp、 ヴァンプ、 vmax、 vmin、 vtop、 vmid、 vbase、 vavg、 vrms、 vcrms、 シュート、 オーバーシュート | |
時間計測 | 周波数、 期間、 立ち上がり時間、 立ち下がり時間、 正幅、 マイナス幅、 デューティサイクル | ||
測定のカーソル | 水平、 垂直、 トラック、 の自動測定モード | ||
波形信号のプロセス | +、-、 x、 悪ノ、 fft、 反転 | ||
オートセット |
| はい | |
電圧範囲 |
| @×15v/div10mvにプローブ | |
@xに100mvises50v/div10プローブ | |||
@×100500v/div1vにプローブ | |||
@10v〜5000v/div×1000プローブ | |||
@x1000050000v/div100v〜プローブ | |||
@20:1100v/div200mvに | |||
電流範囲 |
| Cc65( 20a)、 cc65( 60a)、 cc650、 cc1100 | |
カーソル |
| Time/周波数差、 電圧差 | |
fft |
| 長方形の、 ハニングが、 ハミング、 blackmanウィンドウ | |
数学 |
| adition、 減算、 乗算、 分裂 | |
波arbtroryフォームのグリッドのためのモード | 波形周波数 | Dc~25mhz | |
dac | 調節可能な2k~200mhz | ||
周波数分解能 | 0.1% | ||
チャネル | 1ch波形出力 | ||
波形深さ | 4ksa | ||
垂直解像度 | 12ビット | ||
周波数安定度 | <30ppmの | ||
波振幅 | ± 最大3.5v。 | ||
出力インピーダンス | 50・オメガ; | ||
出力電流 | 50maipeak=50ma | ||
bwシステム | 25m | ||
高調波歪み | -50dbc( 1khz時)、- 40dbc( 10khz) | ||
インターフェイス |
| Usb2.0( lan、 無線lanオプション) | |
動力源 |
| 8-- 36v広範囲の入力電圧、 パワーテスト車両に適してい | |
力学 | ボリューム | ×190255×45( mm) | |
重量 | 1kg |
