製品情報
| モデル番号: HE0100 | 原産地: 中国(本土) | シングル100メートル同軸ケーブルオーバーHDMIエクステンダ: スーパーIR制御システム、IRトランスポートチャネルは、順方向または逆方向であることができる |
包装
| 包装: ギフト用の箱の各製品 |

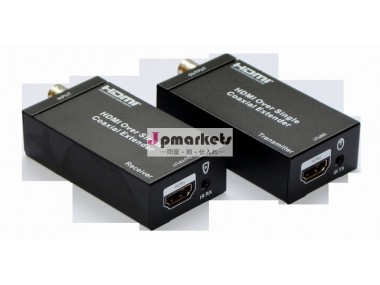

IRコントロールを持つ単一の100メートル同軸ケーブルオーバーHDMIエクステンダ
I.はじめに
赤外線コントロール付き1同軸ケーブルを介してHDMIエクステンダーは、 HDMI信号を送信するための正しい方法である
長距離。代わりに高価なHDMIケーブルを使用するのではなく、このデバイスは、あなたの既存の使用することができます
同軸ケーブル/ソケットもディープカラー（ 12ビット/色）を転送するように同じ機能を実行しながら、
ビデオ、すべて225MHzまでの帯域幅を持つ。それが十分でなかったならば、あなたがするために、既存のリモコンを使用することができます
IRブラスタ経由でデバイスを制御します。
II 。特長
1 。 HDMI 1.3 、 HDC 1.1規格に準拠。
2 。最大36ビット（ 12bits/color ）と48KHzのLPCMデジタルオーディオでディープカラーモードでのデジタル·ビデオ·フォーマットをサポートしています。
3 。等化に関係なく、入力信号の品質を、高品質でそれを再送信する前に入ってくるTMDSデータを回復します。
4 。スーパーIR制御システム、 IRトランスポートチャネルは、順方向または逆方向であることができる。
III 。パッケージ
1 。 HDMIトランスミッタ1PCS
2 。 HDMIレシーバ1PCS
3 。赤外線送信ケーブル1PCS
4 。 IR受信ケーブル1PCS
5 。 5V1A DC電源アダプター（ 2個）
6 。製品マニュアル
Ⅳ。仕様書
| HDMIトランスミッタポート | 1×HDMI、1X IR送信、1xBNC |
| HDMIレシーバーポート | 1×HDMI、1X IR RX、1xBNC |
| パワーサプライ | 2X5V1AのDC |
| ESD保護ヒューマンボディモデル | ±8kVの（エアギャップ放電）、 ±4kVの（接触放電） |
| 次元 | 80ミリメートルのX41ミリメートルのX25ミリメートル |
| 重さ | 150グラム |
| 使用温度 | 0°C〜40°C /32°F〜104°F |
| 保存温度 | -20°C〜60°C /-4°F〜140°F |
| 相対湿度 | 20〜90％RH（結露しないこと） |
V. Connectおよび運営
ブルーレイプレーヤー等からの信号源を接続し、駅3プレイ、オーディオ/ビデオ受信機、ケーブルまたは衛星放送受信機のHDMIを装備
HDMIトランスミッタ入力に短い高速HDMIケーブルで出力インターフェース。
HDMIケーブルの長さが16フィートを超えるべきではない
含まReceiverにシングルのRG6同軸ケーブルを使用して、HDMI送信機出力のBNCポートに接続します。
それが強く、工場終端ケーブルアセンブリが使用することをお勧めしますし、その長さではありませんしなければならない
それぞれ328フィートを超えています。
このようなHD- LCD、 HD- DLPおよびHDMI入力インターフェースを備えたHDビデオプロジェクターなどの高精細表示装置を、受信機からHDMI出力を接続します。高速HDMIを使用
各接続のために必要とされる距離が推奨されるケーブル。 HDMI
ケーブルの長さは16フィートを超えるべきではない
ソースは、ディスプレイから制御することができます。これは、任意のIR受信機を使用することによって達成される
離れて延長の受信機部分に接続することができるディスプレイ、ポインティングからピグテール。
IRトランスミッタピグは、その後延長トランスミッタに接続し、ソースで指摘されている。
