製品情報
| 原産地: 中国(本土) | 銘柄: wecon | モデル番号: Cns7-cpu224xp-dt |
| エンタープライズクラス: 産業用オートメーションカンパニー | アプリケーションスコープ: 産業用制御、 自動化 | 主力製品: plc、 hmiおよび産業用pc |
| 製品名: plc | フル製品の名称: プログラマブルロジックコントローラ | エイリアス: plcコントローラ、 plcプログラマ |
| 互換性: シーメンスplcs7-200ソフトウェア | io: 14xdi24v、 10doリレー | 特徴: アナログ入力2ポイント、 １点アナログ出力 |
| サイズ: 196*80*62mm |
包装
| 包装: 小さいカートンごとにパックされたplc、 大きくでパックカートン |
仕様
Wecon24i/plcアナログio2/1/oと互換性でs7-200シーメンスplcソフトウェアプログラミング言語: ladfup千枚通し
製品の説明Wecon24i/plcアナログio2/1/oと互換性でs7-200シーメンスplcソフトウェア
Weconcns7cns7-cpu224xp-dtplc順序 データ
注文番号。 | 仕様 |
Cns7-cpu224xp-dt | 220vac電源、 14di・回; 24vdc、 10do、 アナログ入力2ポイント、 １点アナログ出力、 基本的なプログラム16キロバイトスペース、 基本的な10kb データ容量、 2*ppi通信ポート |
Plcweconcns7cns7-cpu224xp-dt性能仕様
物理的な仕様 | |
サイズ( ワイド・回; 高さ・回; 深さ) | 196・回; 80・回; 62ミリメートル |
消費電力 | 12w |
メモリの仕様 | |
プログラムの格納 | 16キロバイト |
データストレージ | 10kb |
途切れない出力 | 50年( 内部eeprom) |
一般的な仕様 | |
タイマー番号 1ms 10ms 100ms | 4 16 236 |
タイマーの総数 | 256 |
256 | |
割り込み時間 | 2・回; 1ms解像度比 |
アナログポテンショメータ | |
ブール実行時間 | 0.15・マイクロ; s |
浮動小数点演算実行時間 | 8・マイクロ; s |
クロック | 建て- |
電源 +5v 24v | 660ma 400ma |
統合された通信機能 | |
通信ポート | ※ppiポート2、 標準のrs485電気 レベル |
ppiボーレート | 9.6k、 19.2k |
サイトの数最大 | それぞれの局 |
32 | |
ポイント- に- ポイント( ppiスレーブ) | Netr/netwppiによって読み取りと書き込み 親ステーションのサポート |
I/o仕様 | |
digitalinput番号 | 14 |
入力タイプ | 漏れタイプ/光源型 |
デジタル出力番号 | 10 |
出力タイプ | 堅実性- mosfet |
デジタルi/oprocese画像領域 | 256( 128input/128出力) |
アナログi/oprocese画像領域 | 64( 32input/32出力) |
Maxを許可した拡張i/oモジュール | 7 |
デジタルiの最大数/o構成 | 248di/do |
アナログiの最大数/o構成 | 56ai/28do |
パルス入力キャプチャ | 14 |
パルス出力 | 2・回; 20khzの |
高- 高速カウンタ 合計 シングル- 相カウンタ 2は- 相カウンタ | 6 6・回; 20khzの 4・回; 20khzの |
デジタル入力仕様 | |
デジタル入力番号 | 14 |
入力タイプ | 漏れタイプ/光源型 (iecタイプ1/漏れタイプ) |
定格電圧 | 24vdc |
電圧最大持続を可能 | 30vdc |
ロジック1信号( 最小) | 18vdc、 2.5ma |

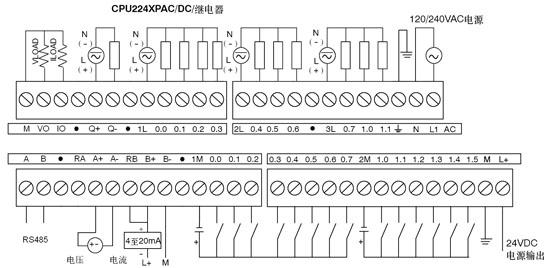

アイソレーション( シーンとロジック) | はい ワイヤーマップを参照してください |
同時に接続する入力番号 | 14 |
最大ケーブル長 | 500メートルの( 標準入力) |
デジタル出力仕様 | |
デジタル出力番号 | 10 |
出力タイプ | 堅実性- mosfet |
定格電圧 | 24vdc |
出力電圧範囲 | 20.4-28.8vdc |
ロジック1信号( 最小) | 20vdc、 ピーク電流 0.1vdc、 10キロワット負荷 |
各ポイント定格電流( 最大) 定格電流- 各共通のポート 漏れ電流( 最大) サージ電流( 最大) | ０.７５Ａ |
ランプロード( 最大) | 5w |
オン抵抗( 接合点) | 典型的な値0.3・オメガ;; 最大0.6・オメガ; |
アイソレーション( シーンとロジック) | はい ワイヤーマップを参照してください |
時間- 遅延( 最大) connecteに切断された に接続切断された | 2ms( q0.0,q0.1)、 15ms( その他) |
パルス- 率( 最大) | 20khzの( q0.0- q0.1) |
同時に接続する出力番号 | 10 |
出力電圧範囲 | はい、 時の出力と同じグループ |
最大ケーブル長 |
150メートル( 標準出力) |
統合されたアナログ入力仕様 | |
、入力の数 | 2点 |
アナログ入力バイト | シングル- 終了しました |
電圧範囲 | ± 10v |
形式のデータ、 フルスケールが鳴った( fsr) の範囲 | -32、 +32000から、 000 |
dc入力インピーダンス | >100k・オメガ; |
最大入力電圧 | 30vdc |
解像度 | -11ビット、 プラス1符号のビット |
lsb値 | 4.88mv |
アイソレーション | どれも |
精度 最悪の状況0・度; ℃〜55・度; c 典型的な25・度; c | ± 2.5％フルスケール ± 1.0%フルスケール |
再現性 | ± 0.05%フルスケール |
アナログからデジタルへの変換時間 | 125ミリ秒 |
変換型 | sigmadelta |
ステップ応答 | 最大250ms |
ノイズ抑制 | 典型的な20db@50hz |
統合されたアナログ出力仕様 | |
出力の数 | １点 |
信号範囲 電圧 電流 | 0~10v( 限られた電力) |
形式のデータ、 フルスケールが鳴った( fsr) の範囲 | +327670〜、 +320000〜 |
解像度、 フルスケール | -12ビット |
lsb値 電圧 電流 | 2.44mv 4.88・ムー;、 |
アイソレーション | どれも |
精度 最悪の状況0・度; ℃〜55・度; c 電圧出力 電流ouput 典型的な25・度; c 電圧出力 電流ouput | ± 2％フルスケール |
時間設定 電圧出力 電流ouput | <50・ムー; s |
最大出力ドライバ 電圧出力 電流ouput | ・ge; 5000・オメガ; 最小 |
Weconcns724i/oplc通信ポート定義:
| コネクタ | ピン番号 | port0 | port1 |
Plc用をパッケージング法:カートンパックされた小さなplcの各部分、 大きいカートンでパック、 とプラスチックフィルムをカバーしています簡易防水カートンを行う機能。 のためのサイズを大きいカートンは45*44*29( cm)。 私たちが提供する海上輸送と航空貨物選択肢のための、 顧客を指定することができ、 彼らの願いとして物流会社。 faqQ: 取引の用語は何と支払方法? 、: 取引の用語を我々は好むはfob、 を必要とする場合、 異なる用語、 議論するために連絡しそれ。 私たちは、 好むおよび支払方法はt/t、 が、 私達ははまだ受け入れpaypal経由で支払いおよびウェスタンユニオン。 議論するために連絡し詳細。
