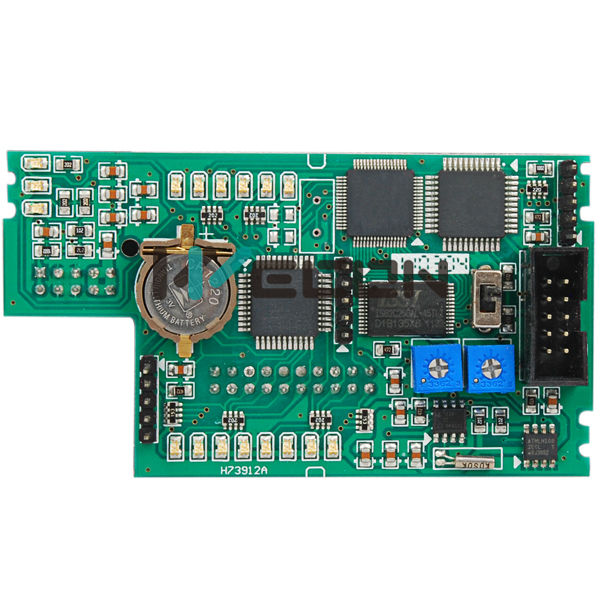

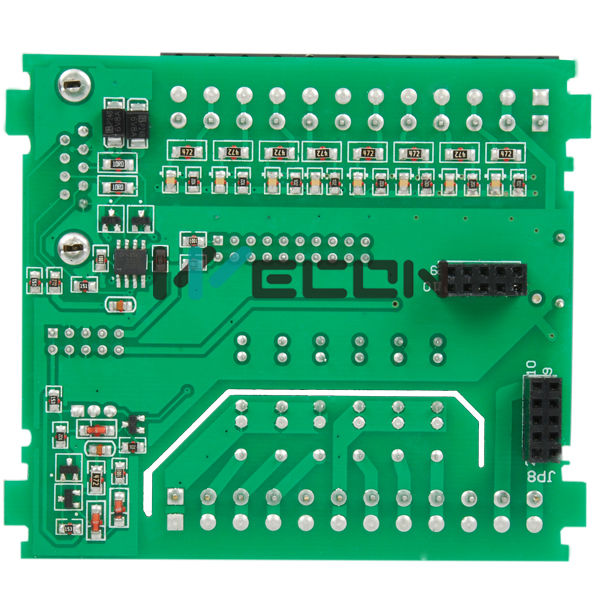

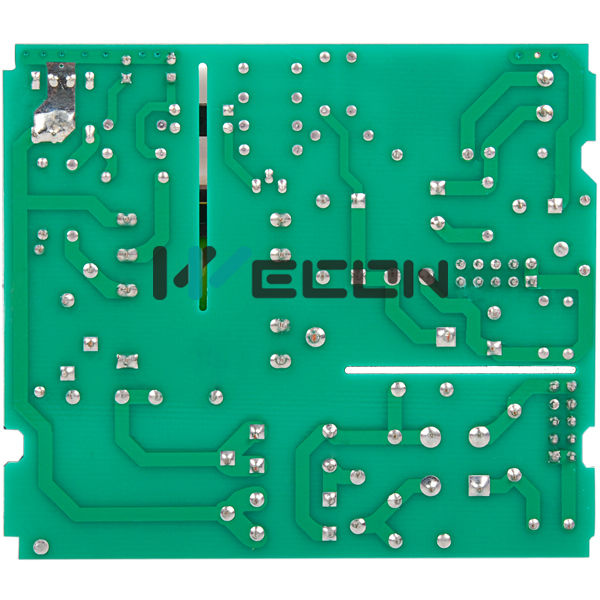

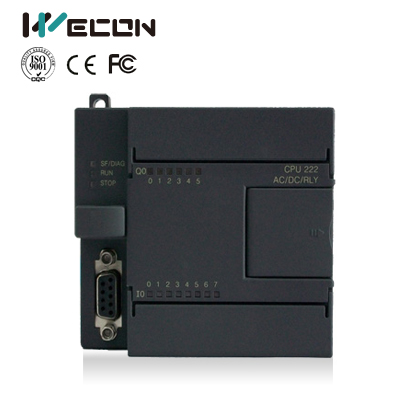

物理的な仕様

サイズ( ワイド・回; 高さ・回; 深さ)

90・回; 80・回; 62ミリメートル

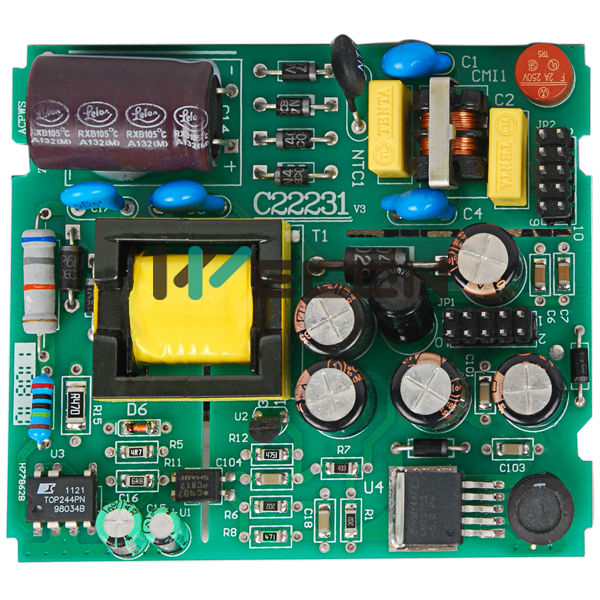

消費電力

12w

メモリの仕様

プログラムの格納

16キロバイト

データストレージ

10kb

途切れない出力

50年( 内部eeprom)

一般的な仕様

タイマー番号

1ms

10ms

100ms

4

16

236

タイマーの総数

256

-ビットメモリストレージ

256

割り込み時間

2・回; 1ms解像度比

アナログポテンショメータ

※28- ビットの分解能

ブール実行時間

0.15・マイクロ; s

浮動小数点演算実行時間

8・マイクロ; s

クロック

建て-

統合された通信機能

通信ポート

※ppi1通信ポート、 標準のrs485

電気レベルの

ppiボーレート

9.6k、 19.2k

サイトの数最大

各セクション32局、 126ステーションそれぞれ

ステーション

最大数、 主要駅

32

ポイント- に- ポイント( ppiスレーブ)

Netr/netwppiによって親を読み書き

ステーションのサポート

I/o仕様

デジタル入力番号

8

入力タイプ

漏れタイプ/光源型

デジタル出力番号

6

出力タイプ

リレー、 ドライ接点

デジタルi/oprocese画像領域

256( 128input/128出力)

アナログi/oprocese画像領域

64( 32input/32出力)

Maxを許可した拡張i/oモジュール

7

デジタルiの最大数/o

248di/do

アナログiの最大数/o

56ao/28ao

パルス入力キャプチャ

14

高- 高速カウンタ

合計

シングル- 相カウンタ

2は- 相カウンタ

4

4・回; 20khzの

2・回; 20khzの

デジタル入力仕様

デジタル入力番号

8

入力タイプ

漏れタイプ/光源型

(iecタイプ1/漏れタイプ)

定格電圧

24vdc

電圧最大持続を可能

30vdc

ロジック1信号( 最小)
論理0信号( 最大)

18vdc、 2.5ma
5vdc、 1ma

アイソレーション( シーンとロジック)
光絶縁
アイソレーショングループ

はい
500vac、 1分

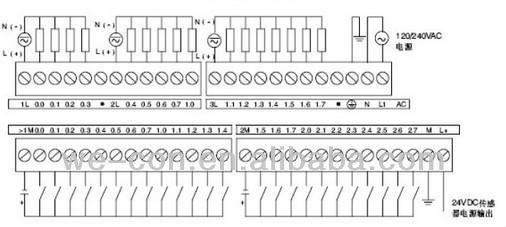

ワイヤーマップを参照してください

同時に接続する入力番号

8

最大ケーブル長
シールド
非シールド

500メートルの( 標準入力)
50メートル( 高- スピードカウンタ入力)
300メートル( 標準入力)

デジタル出力仕様

デジタル出力番号

6

出力タイプ

リレー、 ドライ接点

定格電流の各ポイント( 最大)
サージ電流( 最大)

2a
5a、 閉じた連絡

ランプロード( 最大)

Wdc30/200wac

オン抵抗( 接合点)

0.2・オメガ;

同時に接続する出力番号

6

並列に2つの出力

はい、 時の出力と同じグループ

最大ケーブル長
シールド
非シールド

500メートルの( 標準出力)

150メートル( 標準出力)
