製品情報
| 原産地: 中国(本土) | 銘柄: wecon | モデル番号: Cn-em223-c16t16 |
| エンタープライズクラス: 産業用オートメーションメーカー | アプリケーションスコープ: 産業用制御、 自動化 | 主力製品: plc、 hmiおよび産業用pc |
| 製品名: plcモジュールデジタル | 互換性: シーメンスplcs7200モジュール | 適用plc: weconcns7plc、 シーメンスplcs7200plc |
| Cn-em223-c16t16: 16入力/1624vdc出力 | 入力タイプ: 漏れタイプ/光源型 | 消費電力: 3w |
| サイズ( wide*height*depth): 138*80*62mm |
包装
| 包装: 小さいカートンごとにパックされたplcモジュール、 大きくでパックカートン |
仕様
Plcモジュールデジタルwecon16i/oと互換性でシーメンスplcs7200モジュールプログラミング言語: ladfup千枚通し

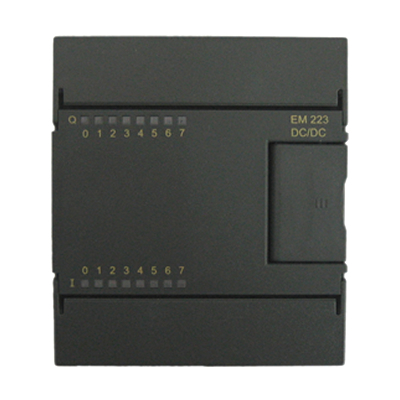

製品の説明Plcモジュールデジタルwecon16i/oと互換性でシーメンスplcs7200モジュール
Weconcns7cn-em223-c16t16plcモジュール順序 データ:
注文番号。 | 仕様 |
Cn-em223-c16t16 | Em223デジタルi/oモジュール 16入力/1624vdc出力 |
Plcモジュールweconcns7cn-em223-c16t16性能仕様:
注文番号。 | Cn-em223-c16t16 |
プロパティ | 点入力16/16ポイントの出力24vdc |
物理的な仕様 | |
サイズ( ワイド・回; 高さ・回; 深さ) | 138・回; 80・回; 62ミリメートル |
消費電力 | 3w |
入力仕様 | |
デジタル入力番号 | 16 |
入力タイプ | 漏れタイプ/光源型 |
定格電圧 | |
定格値 | 24vdc |
最大許容電圧 | 30vdc |
サージ電圧 | 35vdc、 0.5秒 |
信号・ldquo; 1・rdquo; | 15~30v |
信号・ldquo; 0& rdquo; | 0~5v |
アイソレーション | |
光絶縁 | 500vac、 1分持続時間 |
各グループアイソレーションのポイント | 8ポイント |
最大入力遅延 | ミリ秒の4.5 |
漏れ電流 | 最大1maac |
ケーブルの長さ | |
非- シールド | 300メーター |
シールド | 500メーター |
ポイントの設定として、 入力・ldquo; 上の& rdquo; 同時に | |
40・度; c | 16 |
50・度; c | 16 |
出力仕様 | |
出力ポイント | 16 |
出力タイプ | 堅実性- mosfet |
出力電圧 | |
定格負荷電圧 許容電圧範囲 信号・ldquo; 1・rdquo; 信号・ldquo; 0& rdquo; | 24vdc Dc20.4~28.8v 最小20vdc 最大0.1vdc( 10kオーム負荷) |
出力電流 | |
信号・ldquo; 1・rdquo; グループ番号出力 各グループの出力番号 ポイント数の設定として入力・ldquo; 上の& rdquo; 同時に 各グループの最大電流 負荷のランプ 接触抵抗 ピーク電流の各ポイント サージ電流( 最大) | 0.5a 3 4/4/8 16 2月2日/4a 5w 0.3オーム 10ミリアンペアする 8a、 ミリ秒の100 |
アイソレーション | フォトカプラ絶縁、 500vac、 1分持続時間 |
各グループアイソレーションのポイント | 4月4日/8ポイント |
出力遅延 | |
閉じた- オープン オープン- クローズド | 最大50マイクロ第二 最大200マイクロ第二 |
ケーブルの長さ | |
非- シールド | より150m、 |
シールド | 500メーター |
Dc+5v消費電流 | 173ミリアンペア |

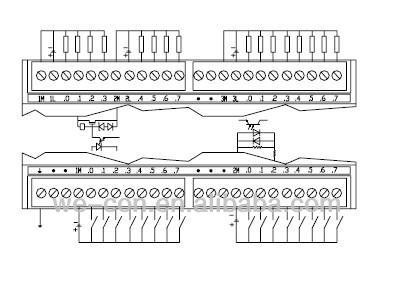

16i/o端子接続図cn-em223-c16t16plcモジュール:
