製品情報
原産地: 中国(本土) | 銘柄: TIANWEI WUZHOU | モデル番号: ZS ZH ZQ ZHS |
使用法: 整流器 | 段階: 3 | コイルの構造: 円環形状 |
コイル数: 3 | タイプ: 整流器 | 電圧: 10kV-220kV |
色: 灰色 |
包装
包装: 適した輸出のための木の箱 |
仕様
10kV 35kVの、2低損失のOil-immersed整流器変圧器1低く部分的な排出3の環境保護4の損失のインピーダンス

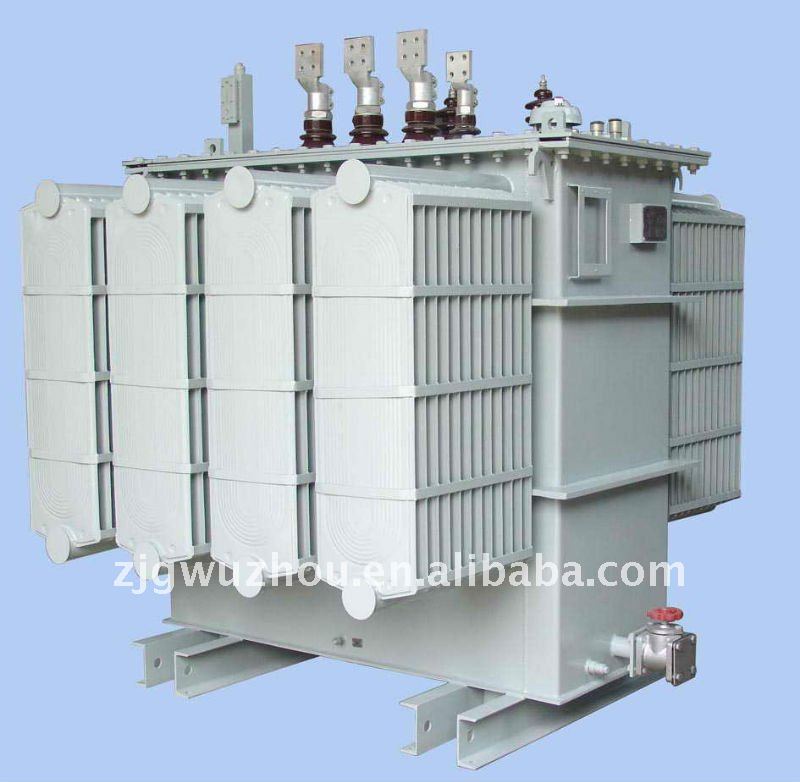

10kV 35kVの低損失Oil-immersed整流器
変圧器1
2の低く部分的な排出
3の環境保護
4つの損失のインピーダンス
は
特色になる:
1.The整流器変圧器の負荷は非線形インピーダンスであり、整流器変圧器の弁の側面の巻上げは基礎および他の高位調和的な重ね合わせを含んでいる流れを得る。 そしてラインサイドまた対応する非正弦的な流れを整流器回路のカップリング方法によって接続されて得る
整流器変圧器の弁の側面にいろいろ特別なカップリング方法が、のようなある: 内側段階リアクター、三相橋、平行星デルタ内側段階リアクターによる6段階橋が付いている二重星
3つは、これらの強力な整流器変圧器必要整流器装置の脈拍の数を改善するのに星デルタの巻上げ段階の変位、段階の変位、単巻変圧器段階の変位による偏移巻上げを使用するようにである
4つは、ユーザーのプロセス条件に従って非常に低い弁の側面の電圧に、整流器変圧器のラインサイドの電圧(220kVのような)まっすぐに要求される(1kVのような)。 整流器変圧器の弁の側面の電圧は5% - 105%.からの負荷蛇口の広い範囲の内で要求される
変わるのに5.Self飽和できるリアクターが使用することができ、電圧を滑らかになるために安定させるために電圧を調整しなさい。 そして一部は電圧を調整するのにケイ素制御を使用する
強力な整流器装置の6.Valve側面の流れは非常に大きく、100kAに達するより大きい、逆段階の平行の技術を要求した
7.WithはAC周波数制御の技術の広い適用、新開発の3ひびドライブ整流器変圧器生じた。 そしてこの変圧器の低電圧弁の側面はに3負荷力のために供給するために作ることができる3本の独立した枝、損失を減らし、area.8を救う「多機能」効果を達成する力割れ、磁気保護の技術は等使用される。
主要な技術的な変数
タイプ | 評価される力 (KVA) | 評価される電圧(V) | 関係 記号 | 重量(kg) | 全体寸法 L×W×H (mm) | ゲージ (mm) | |||
ラインサイド | 弁の側面 | 活動的な部分 | オイル | 合計 | |||||
ZSSP-800/10 | 800 | 10000 | 400 | Dyn11 | 1580年 | 660 | 3240 | 2160×1625×1855 | 820 |
ZSSP-2000/35 | 2000年 | 35000 | 400 | Yyn0 | 3320 | 1280年 | 5735 | 2600×1260×2740 | 1070年 |
ZSSP-4000/35 | 4000 | 35000 | 950 | Dd0y11 | 5410 | 2040年 | 9540 | 2570×1745×2720 | 1475年 |
ZSSP-6300/35 | 6300 | 35000 | 1000年 | D (±7.5º) dyn | 8600 | 4860 | 18260 | 3340×1875×2720 | 1475年 |
ZSSP-7000/35 | 7000 | 35000 | 950 | Dd0y11 | 8570 | 3390 | 14700 | 3185×985×3475 | 1475年 |
ZSSP-8000/22 | 8000 | 22000 | 950 | Dd0y11 | 8640 | 3340 | 14710 | 3210×1905×3375 | 1475年 |
ZSSP-8000/35 | 8000 | 35000 | 950 | Dd0y11 | 9170 | 3590 | 15520 | 3340×1870×3490 | 1475年 |
ZSSP-9000/35 | 9000 | 35000 | 950 | Dd0y11 | 9920 | 4070 | 15740 | 3240×1915×3720 | 1475年 |
ZSSP-10000/35 | 10000 | 35000 | 1000年 | D (±7.5º) dyn | 11090 | 4400 | 18850 | 3410×1915×3845 | 1475年 |
