製品情報
| タイプ: 他 | 条件: 新しい | 版のタイプ: グラビア印刷 |
| 原産地: 中国(本土) | 銘柄: YIMING | モデル番号: YM-TB |
| 使用法: コーティングは熱い押すホイルのためにmachinen | 自動等級: 半自動 | 色及びページ: 多色刷り |
| 全体のパワー: 60kw | 寸法 (L*W*H): 4 x2.5 x1.5m | coatinf材料: BOPETのフィルム |
| 機械速度: Max.2000 m/min | 特徴: 高精度、上の性能 |
包装
| 包装: 標準的な輸出パッキング |
仕様
マルチ- 機能スタンピング箔コーティングマシン1.でハイスピード200m/min2.5pidmaxと加熱ゾーン。 200ctemp

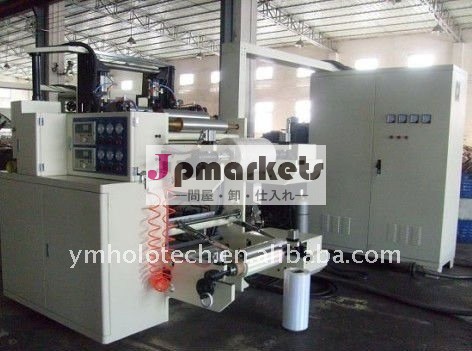

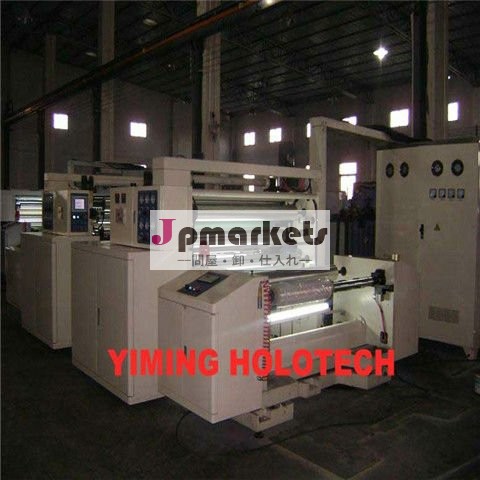

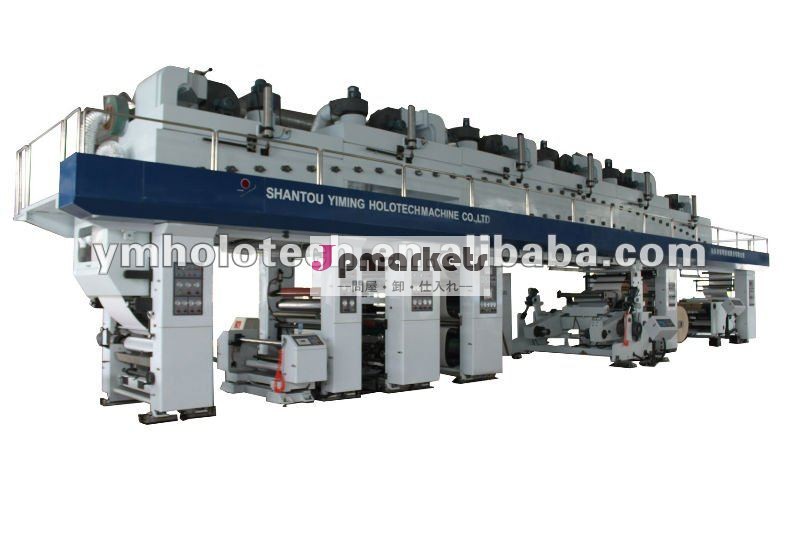

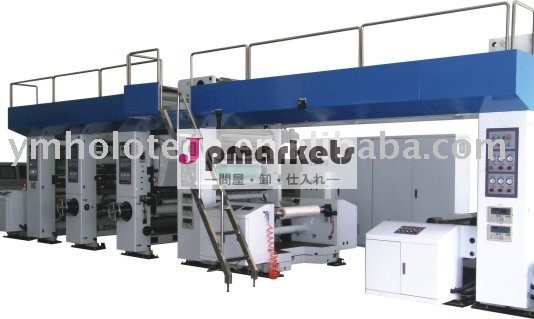

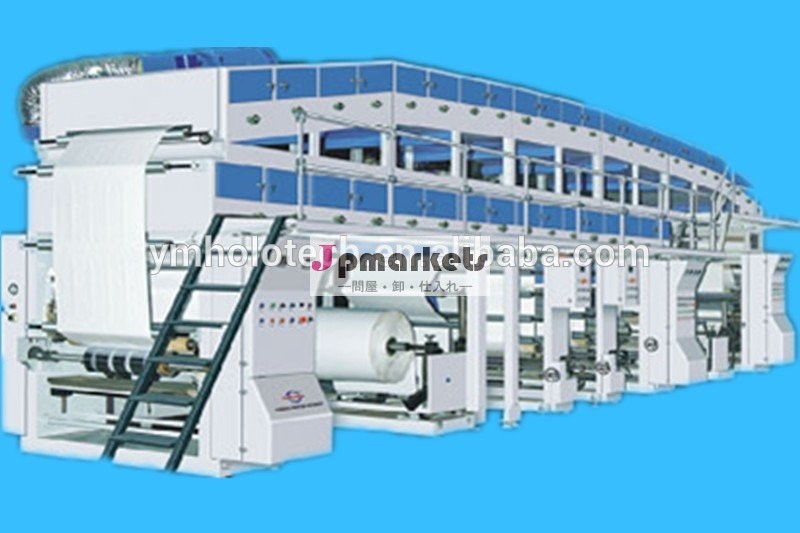

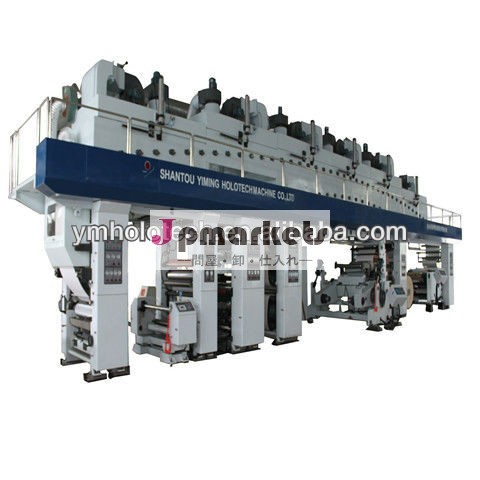

高速- yiming多機能スタンピング箔コーティングマシンce
使用されるこのマシンを解放するための層コーティング、 コーティングのホログラムフィルムをエンボス、 接着剤層コーティング、 色層コーティング
最大。 塗布幅: 1650ミリメートル
速度最大マシン: 150m/min
最大ウェブ直径: un- ワインダー- 800mmwinder- 800ミリメートル
作業方法: 一つun- ワインダー、 一つワインダー
ウェブガイドシステム: epc
乾燥した形: 電気- 熱
Un- ワインダーシステム
機能- 1駅un- ワインダー、 アクティブun- 付きワインダーベクトルモータ
最大ロール径: 800ミリメートル
エアシャフト: の2作品6"
張力制御: ローラーを踊って低摩擦でエアシリンダfujkuraによって作られた、 日本
ダイバーモータ: rexnordベクトルドライバによって作られた米国
モータドライバ: 安川電機製日本
Epc: techmach中国
で- フィードシステム:
ニップローラーで- フィード、 ベクトルモータドライブによって怒っrexnord米国
Tensinot制御: ローラーを踊って低摩擦でエアシリンダfujkuraによって作られた、 日本
コーティングユニット

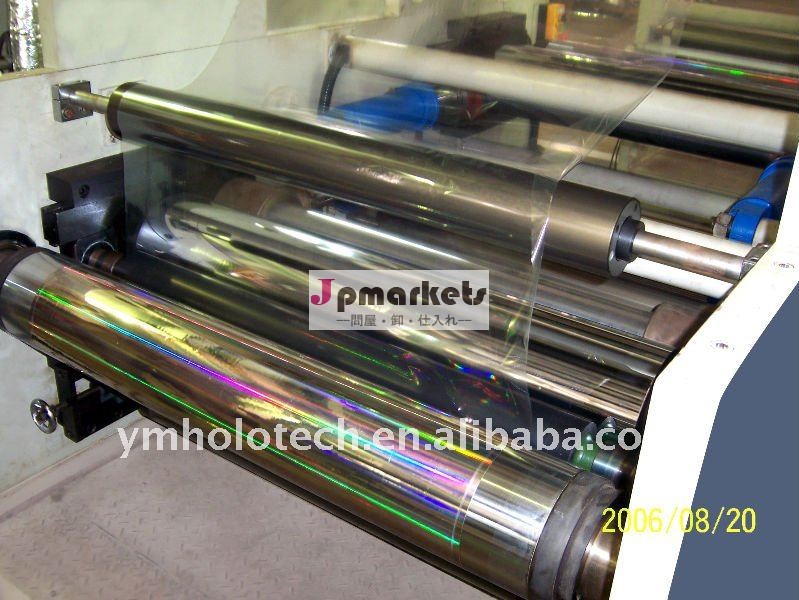

構成- スクラッチスタイル刻ま交換されて簡単にグラビアコーティングローラープレスとスムージング、 に応じて変更でき3ローラーリバースコート
コーティングローラー: 刻まれたグラビアローラはベクトルrexnordドライバによって作られた米国
ドクターブレード: エレベータースイフト、 往復の移動は10mm
コーティングタンク: ステルパンポンプ付き、 continum作業
転写ローラ: 処理されたcr、 アクティブ移動し、 角度調整可能な、 ドライバが付いている
薄い調節可能な機器: エアシリンダを持つ2つ、 オート- ロック、 圧力調整可能な
テンション: ローラーを踊って低摩擦でエアシリンダfujkuraによって作られた、 日本
トンネルシステム: 205ゾーン付きメーター、 でそれぞれ個々の温度制御・空気の流れ
で- フィード送風機の容量: 5200m3/hours、 調節可能な空気の流れ
Exhuast送風機の容量: 2300m3/hours、 調節可能な空気の流れ
ガイドローラー: ドライバはベクトルrexnordによって作られた米国
アウト- 供給システム
ニップローラーはベクトルrexnordドライバによって作られた米国
ワインダーシステム
機能- 1駅、 アクティブ再- 付きワインダーベクトルモータ
最大ロール径: 800ミリメートル
エアシャフト: の2作品6"
張力制御: ローラーを踊って低摩擦でエアシリンダfujkuraによって作られた、 日本
ダイバーモータ: rexnordベクトルドライバによって作られた米国
モータドライバ: 安川電機製日本
操作制御パネル
plcmitsubishifx3u、 のすべてのデータが設定されており、 制御システムは画面上に示された、 警告とヘルプを含むオンライン、 言語英語と中国語で
機械検査の方法。
テストの実行中- はマシンがアイドルの速度で10m/min60分間またはの速度で15m/min30分間。 内である必要があり、 マシンの通常の条件下無振動不協和音と無熱ケースなし。
各コンポーネントの一部を実行する必要がありスムーズに。 現象のない任意のブロック、 振動、 その他の異常なケース。
潤滑方法をする必要がありブロックされていない。 冷却水isn・rsquo; t漏れ。
スムーズに回転しべきすべてのローラー。 ラジアルプレイなど0.1mm以内にうねるのローラー、 カラム均一性0.02mm以下ですと動的精度0.003kg/mm未満です。
構成マシン全体の光沢のある塗装する必要があり、 完全に。
ウェブの試練を輸送する- ときに、 一定の速度で運ばれてウェブ、 引張力変動0.3キロ以内に保つ必要があり。
テストの塗装- コートフィルム( 1650ミリメートル幅) を塗布速度of5m/min。 最終製品内である必要があり締めの状態、 あっても、 光沢のある、 縮れた- 少ないと無泡。 強度に剥がれ( not10n/mm未満
