製品情報
原産地: 中国(本土) | モデル番号: msk011 | 条件: 新しい |
包装
主な用途および構造的特徴

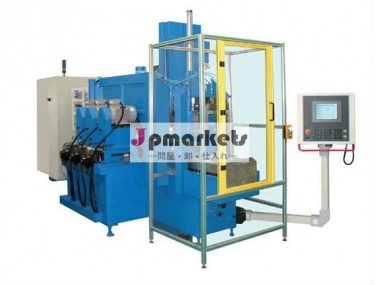

1.この工作機械が使用され研削面に、 ミラーポリッシュや他の表面研削円形の単結晶シリコンや多結晶シリコン太陽エネルギー業界での直方体、 面取り研削ヘッドと複数選択することができ、 によってインストールされた45・度; に面取りの稜線で1時間4辺の立方体のユーザーの要件に応じてシリコンインゴット。 それを修正することができの垂直性四つの顔のオリジナルシリコンインゴットを確保するためには、 影響を受けた層の表皮四つの顔とエッジは効果的に除去。
2.制御システムを採用してい、 シーメンスのマルチ- の軸cnc802dslシステムジーメンス、 装備されて便利で、 制御ユニット。
3.マルチ- 位置conbination: オートシリコンインゴットを持っているを押す、 オートシリコンインゴット位置を放出する、 細かい粗研削位置と研削位置。 ラフと微細研削位置すべて二重端面研削を採用してい、 を持っている高い粉砕効率と高い表面仕上げ。 のマニピュレータをインストールすることができユーザーの特別な要件に応じて。
4.研削キャリッジの授乳のことによって達成される、 ねじ軸ジーメンスのサーボモータにより駆動される、 ているなど、 非常に高い位置決め精度のことを確認するための間の寸法誤差が小さくなっ二つの顔を得ることは、 より良い並列処理。
5.すべての電気部品( 電気、 油圧、 空気圧、 等。) このマシンのシーメンスからは、 シュナイダー、 festo社と他の有名なブランド、 国内外での信頼性を確保するための安定性を工作機械。
6.この工作機械は自動セルフ- センタリングを持つようにシリンダー内のワークの中心を確認してマシンの有料研削金額の両端面は均一であり、 材料が消費され、 少なくとも。
7.このマシンは、 押すことができるデバイスを自動的にオートプレス後のワークは、 オート- にセンタリング作業効率を向上させる、 そしてその品質も保証であるキーを押し。
8.このマシンは、 オートレーザー測定システムですは正確にし寸法を測定前と後の研削、 かつ均一にdisbuteallwance研削。
仕様や技術的なパラメータ |
製品のパラメータ | 電源 | スペック。 | 125×125/156x156mm | 電源接続 | 230/400v、 3ph、 50hz | 長さ | 450ミリメートル | 負荷電力 | 30kw | 重量 | 65キロ | | |
|
加工後公差と表面粗さ | 支援施設 | パラレル | 0.01ミリメートル | 圧縮空気インターフェイス | ・φ; 8mm、 60l/min | 寸法誤差 | 0.02mm | 冷却水界面 | G3/4・rsquo;、 10l/min | 粗さ | Ra0.1・ムー; m | 排気インターフェイス | Dn150、 1200m3/h |
|
砥石軸( 4個) |
スピンドル | X、 x1,y、 y1 | 砥石サイズ | ・φ; 200・回; 62・回; ・φ; ミリメートル80 | 研削の速度( 移動速度テーブル) | 0.01-4m/min | 砥石の供給量 | 0.5・ムー; m-0.5mm | ホイール線速度 | 35m/s | 駆動力 | 3キロワット | 全体寸法( lx幅x高さ) | 4500・回; 2100・回; 2100 | 本機の重量 | 7000キロ |
|
