製品情報
原産地: 中国(本土) | 銘柄: marsrock | モデル番号: cm3048t |
適用: 充電器コントローラ | 評価される電圧: 48V | 最大流通: 30a |
ソーラーパネルの開回路電圧: ≤100v | フロート電圧: 55.2v | 低電圧断線( lvd): 42.8v |
低電圧再接続( lvr): 50.0v | 無負荷損失: ≤30ma | ループ電圧降下: ≤170mv |
充電モード: pwmモード | 温度補償: -4mv/セル/°c | 保管温度: -30°c~70°c |
重量: 360g |
包装

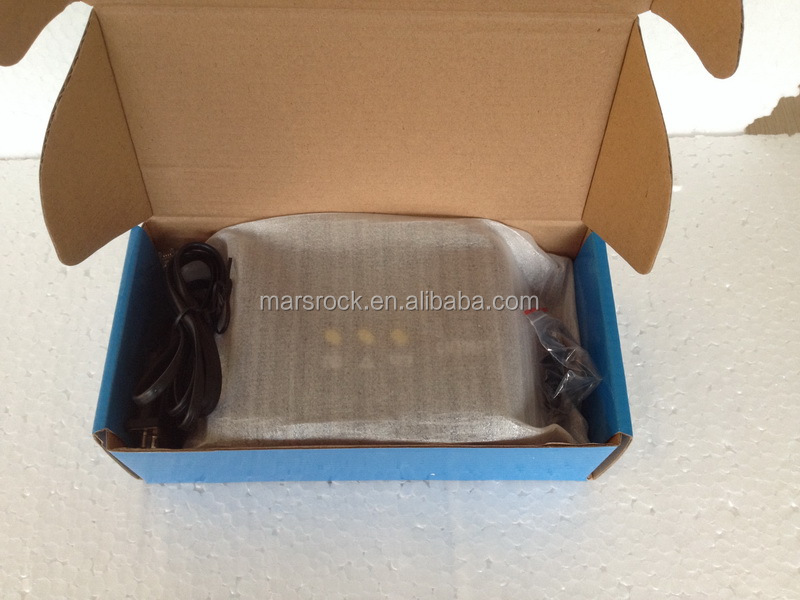

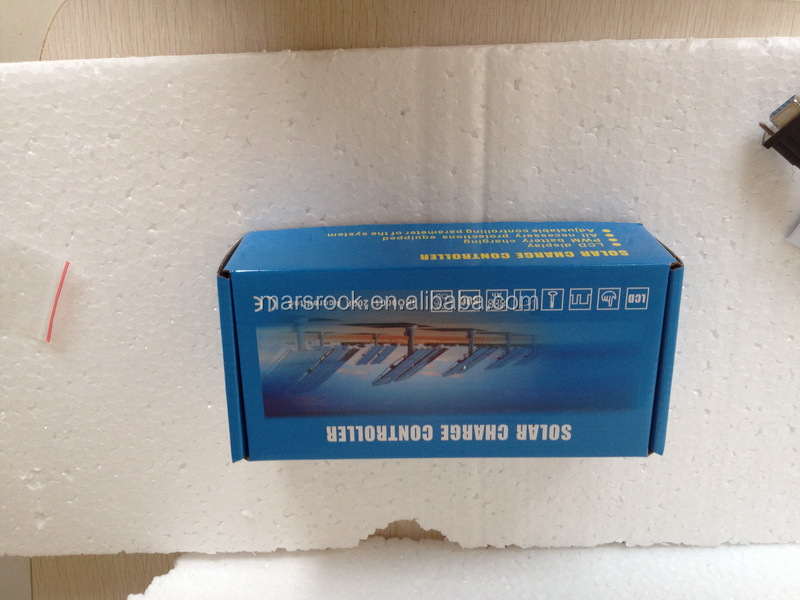

包装: コントローラは一人一人の作品に詰め詰めた後1バブルバッグ |
仕様

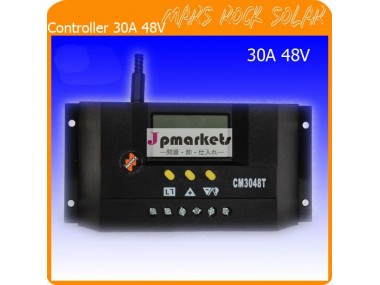

インテリジェントソーラー充電コントローラ30a48v自動温度補償通信機能ledディスプレイ
30a48vインテリジェントpwmソーラー充電コントローラと通信機能温度センサー付き
製品紹介
Cmシリーズコントローラの一種であるインテリジェント、 マルチ- 目的ソーラー充電と放電コントローラ。 家族を使用し固定されたlcdディスプレイ、 と非常にフレンドリーなインターフェース; さまざまな制御パラメータを柔軟に設定することができ、 の様々なアプリケーション要件を完全に合致。 特徴は、 以下のようなcmシリーズコントローラ:
Lcdグラフィック* imageのシンボル
*simpleボタン操作
電圧レベル* automatic識別システム
Pwm充電モード* intelligent
*automatic温度補償
*adjustableチャージ- 放電制御パラメータ
*settable負荷の動作モードを
充電と放電の機能* accumulatedアンペア時
*remote監視および制御機能( カスタム)
*battery逆- 放電保護
低電圧* battery断線( lvd)
*battery逆接続保護
*overload、 短絡保護
インストールする:
1.準備ツールとケーブル。 あなたを励ます右のケーブルをマッチング。 いることを確認して電流密度<4mm・sup2; 導電性であることを低減することにライン電圧降下。 推奨: 30aが10mm・sup2; ケーブル。 天気予報をチェックインストール場所のコンプライアンスと関連する安全要件。 湿ったを回避してください、 ほこりの多い、 場所がある可燃性、 爆発性、 腐食性ガスコントローラを使用しをインストールする。
2。にコントローラをインストール固定の垂直面。 節を参照してください5の細孔の大きさと細孔間隔。 を確保するために管理条件の良いサーマル、 設定してください余談を下回っスペースそれぞれ10センチメートルコントローラ。

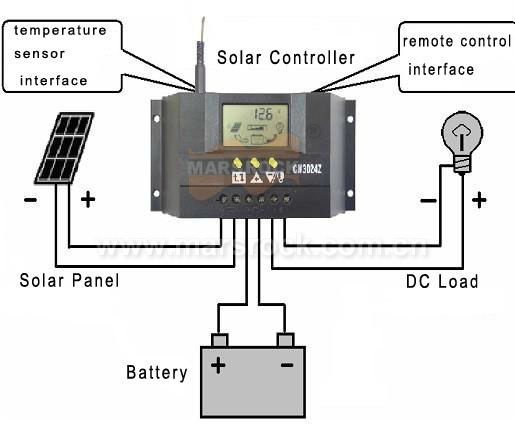

3.として右図の、 を接続してください( 1)負荷、( 2)バッテリーと( 3)に太陽電池パネルコントローラの順序に従って( 1)( 2)( 3)。 負荷に注意を払う、 バッテリー、 ソーラーパネルとコントローラーの同じ極性。
4.に入れた外部温度センサの左側に、 コントローラ( プローブポート)。 する必要があり、 温度センサバッテリーと同じような空間。( そうでなければ、 コントローラは制御のパラメータはすべて間違っていた温度補償。)

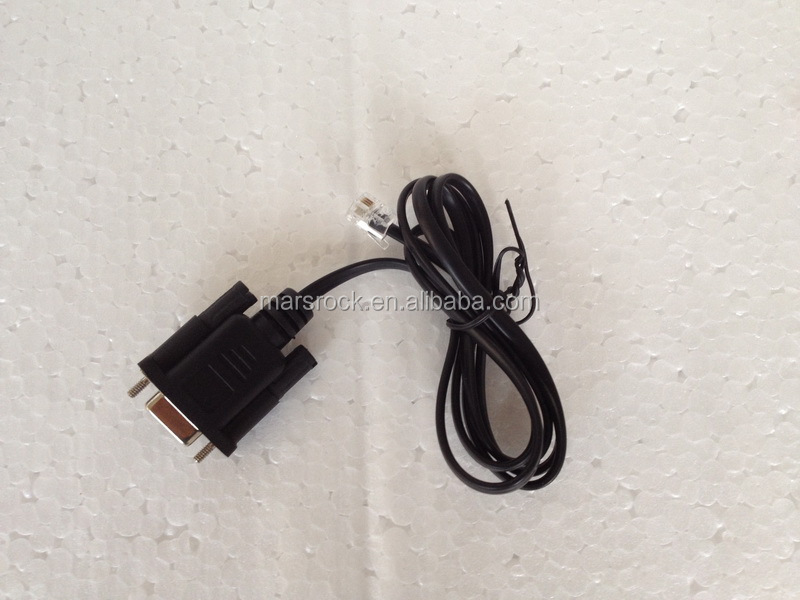

5.があればリモート監視および制御機能、 の一方の端を挿入してください、 付属の通信線の右側にある、 コントローラ( 通信ポート)、 もう一方の端を接続するために、 ホストコンピュータへ。
の解体:事故を防ぐために、 ご注文ください、 解体の太陽電池パネル、 バッテリーと負荷と切断されコントローラ。
注:電池の極性損傷することはありませんコントローラ、 しかし、 あなたを持つことになり負荷機器securityリスク。
技術データ
モジュール | cm3048t |
定格電流 | 30a |
定格電圧 | 48v |
ソーラーパネルの開回路電圧 | ・ル;100v |
フロート電圧 | 55.2v |
低電圧断線( lvd) | 42.8v |
低電圧再接続( lvr) | 50.0v |
無負荷損失 | ・ル;30ma |
ループ電圧降下 | ・ル;170mv |
充電モード | pwmモード |
温度補償 | -4mv/セル/・度; c |
インストールケーブルエリア。 | ・ル;7#awg( を敷設16平方ミリメートル) |
動作温度 | -10・度; c~60・度; c |
保管温度 | -30・度; c~70・度; c |
湿度の要件 | ・ル;90%、 結露しない |
サイズ | 90mm・回; 188ミリメートル・回; 48mm |
取付穴間隔 | 60mm・回; 178ミリメートル-- ・φ; 5 |
重量 | 360g |
注 | モデルのサフィックス・ldquo; z& rdquo; 自動システムを識別する電圧レベルを表す,・ldquo; t& rdquo; コントローラ、 遠隔監視を表現。 |
