製品情報
| タイプ: 他の熱絶縁材 | 原産地: 中国(本土) | 銘柄: 安価な建設資材xingbang |
| モデル番号: Dn30-dn1600 | 色: 黄色や黒 |
包装
| 包装: 安価な建設資材防水布で詰めでと2つズボンつりとし、 プラスチック製のキャップを保護するために、 パイプの両端 |

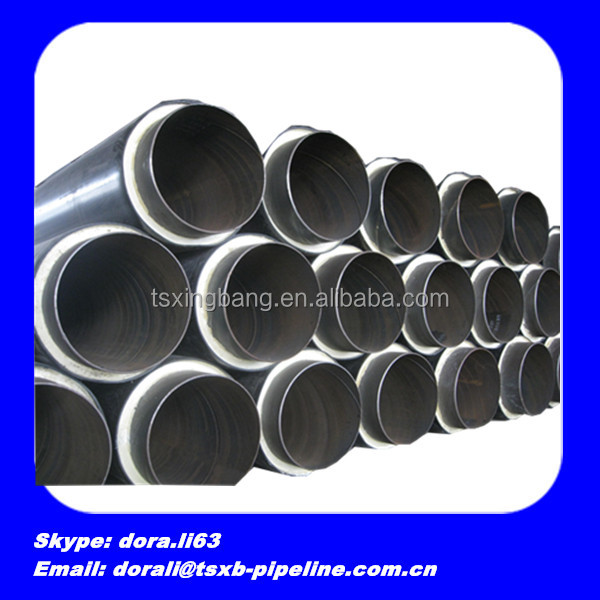

api5lシームレス炭素鋼オイルパイプ
主要なインデックスのapi5lシームレス炭素鋼オイルパイプ
製品名 | 製品のインデックス | 参照標準 | ユニット | 標準的な要件 |
完成 製品 | 鋼管層断熱せずに | Cj/t114- 4.4.1 | mm | 150-250 |
外側の保護の増加率hdpeパイプ | Cj/t114- 4.4.2 | % | ≤2 | |
軸偏心 | Cj/t114- 4.4.3 | mm | Seeclause4.4.3 | |
人生の期待 | Cj/t114- 4.4.4.1 | 年 | 120℃の30year | |
せん断強度 (170、 エージングした後1450h) | Cj/t114- 4.4.4.1 | mpa | (232°C)≥0.12 (140 2°C)≥0.08 | |
耐衝撃性 | Cj/t114- 4.4.5 | 3kg/2m | Seeclause4.4.5 | |
抵抗の間の値の目覚まし時計と目覚まし時計 | Cj/t114- 4.4.6 | MΩ | 20 MΩ-∞ | |
アウター 保護管 | 密度 | Cj/t114- 4.2.3.1 | Kg/m³ | ≥940 |
破断伸び | Cj/t114- 4.2.3.4 | % | ≥350 | |
引張降伏強度 | Cj/t114- 4.2.3.4 | mpa | ≥19 | |
縦収縮率 | Cj/t114- 4.2.3.5 | % | ≤3 | |
長期的な機械的特性 | Cj/t114- 4.2.3.6 | 80°C4.0Mpa | >ダメージから1500hfree | |
の違いはメルトフローレート | Cj/t114- 4.2.3.2 | G/10分 | ≤0.5 | |
カーボンブラック含有量 | Cj/t114- 4.2.3.1 | % | 2.50.5 | |
ポリウレタン絶縁層 | 密度 | Cj/t114- 4.3. 2 | Kg/m³ | ≥60 |
平均細孔径 | Cj/t114- 4.3. 1用 | Mm | ≤0.5 | |
アール近いの割合 | Cj/t114- 4.3. 1用 | % | ≥88 | |
圧縮強度 | Cj/t114- 4.3. 3 | mpa | ≥0.3 | |
吸水性 | Cj/t114- 4.3.4 | % | 沸騰水に浸漬90分、 バブル水吸収10％以上であるべきではない | |
係数の熱伝導率 前に老化 | Cj/t114- 4.3.5 | W/(m。 k) | ≤0.033 | |
キャビティ | Cj/t114- 4.3. 1用 |
| 絶縁層の≤1/3the厚 | |
加工鋼パイプ | 継目無鋼管pipe(・ル;150) | gb8163を採用してい | 20# | 基準に達して |
スパイラル鋼pipe( ・ge;dn200) | Gb/t9711またはsy/t5037 | q235 | 基準に達して |
仕様のapi5lシームレス炭素鋼オイルパイプ
dn | 鋼pipe(mm | Hdpeパイプ( mm) | 絶縁層の厚さ( mm) | ||
直径 | 厚さ | 直径 | 厚さ | ||
25 | 32 | 3.0 | 90 | 2.5 | 26.5 |
40 | 45 | 3.5 | 110 | 2.5 | 30 |
50 | 57 | 3.5 | 120 | 3.0 | 28.5 |
70 | 76 | 4.0 | 120 | 3.0 | 29 |
80 | 89 | 4.0 | 180 | 3.0 | 27.5 |
100 | 108 | 4.5 | 180 | 3.0 | 33 |
125 | 133 | 4.5 | 225 | 3.5 | 42.5 |
150 | 159 | 5.0 | 250 | 3.9 | 41.6 |
200 | 219 | 6.0 | 315 | 4.8 | 43.1 |
250 | 273 | 6.0 | 365 | 5.6 | 40.4 |
300 | 325 | 7.0 | 420 | 7.0 | 40.5 |
350 | 377 | 7.0 | 500 | 7.8 | 53.7 |
400 | 426 | 7.0 | 560 | 8.8 | 58.2 |
450 | 478 | 8.0 | 600 | 8.8 | 52.2 |
500 | 529 | 8.0 | 655 | 9.8 | 53.2 |
600 | 630 | 8.0 | 760 | 11.5 | 53.5 |
700 | 720 | 8.0 | 850 | 12.0 | 53 |
800 | 820 | 10.0 | 960 | 14.0 | 56 |
900 | 920 | 10.0 | 1055 | 14.0 | 53.5 |
1000 | 1020 | 10.0 | １１５５ | 14.0 | 53.5 |
1100 | 1120 | 12.0 | 1256 | 14.0 | 54 |
1200 | 1220 | 12.0 | 1370 | 16.0 | 59 |
1200 | 1220 | 14.0 | 1370 | 16.0 | 59 |
1400 | 1420 | 14.0 | 1580 | 16.0 | 64 |
1400 | 1420 | 16.0 | 1600 | 18.0 | 72 |
