製品情報
| 原産地: 中国(本土) | 銘柄: proyu | モデル番号: Py-cft-952 |
| 動作電圧: dc24v | スタンバイ電流: â¤0.5ma | アラーム消費電流: â¤2ma |
| 外形寸法: 86x86x40mm |
包装
| 包装: カートンボックス |
仕様
1.無極性2は- ワイヤーシステム2.端末の負荷: 抵抗4.7k3.外形寸法: 86*86*40mm

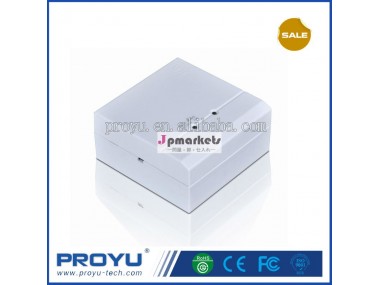

アドレス可能なコンベンションへのリンク探知機i/py-cft-952oモジュール
モデル:Py-cft-952
インストールとデバッグ
ことを確認してくださいモジュールのタイプ種類と一致する建設図面に記載してあり。
コーディング4ピンプラグを接続してくださいとコーダにコーディング4ピンソケット( 図を参照してください。 1) は、 本体へのcft-952モジュール、 コーダは、 その後、 設定とコーディング機能てコンパイルは正しい住所コードを終了する住所コーディング。
正しい配線を実施の指示通りにイチジク。 3またはイチジク。 4。
2つを使用するm4を固定するネジをモジュールを介してベース2楕円図に示されているネジ穴。 2,を挿入した後での本体cft-952モジュールモジュールにベースを確認していること適切に彼らはお互いに連絡。
後cft-952モジュールが設置されており、 チェックされ、 電源を接続するの火災警報コントロールパネル。 ログイン時に成功した、 検査指標のcft-952約すべてのモジュールが点滅し一度12秒、 ていることを示唆しているモジュールcft-952し始めている操作し。
デバッグを実施後にインストールが完了した。 に設備を接続するcft-952モジュールで結果をシミュレートします信号または手術を言った機器の操作信号。 その後、 モジュールをcft-952操作に信号を送ることができ、 火災警報制御パネルとそのインジケータ点灯を持っている、 ていることを示唆しているモジュールcft-952し始めている操作し。
デバッグ後、 リセットしますcft-952モジュールおよび関連機器。
注意事項
モジュールを接続するときcft-952で検出器、 手動式消火栓アラームボタンやボタン、 を接続しないでください正と負極反比例。
せいぜい、 50探知機接続することができはと並行してcft-952モジュール、 および最大10探知機は警報を与える同時に。 場合すべての検出器の警報を与える同時に、 欠損インジケータ輝度を持つものは失敗し正しくアラームステータスを表示するために。
作りません2つ以上の製品単一の回路で共有し、 同じメールアドレスまたはシステムは一致したので報告するフォルトコード。
のタイプを確認、 外部機器に接続されているcft-952モジュール( フィードバック装置または火災報知設備) を持っている、 対応する機器のタイプcft-952モジュールセットをその火事でアラームコントロールパネル。 自動ログイン後、 cft-952モジュールを外部機器を扱うでしょうとしてデフォルトで火災報知設備。
