技術仕様:

入力

4から20maの出力酸素から/毒性/2/3ワイヤー可燃性ガストランスミッタ

範囲

-99999にユーザによる設定可能な、 パーセントを読み込みl。 e。 l。、 パーセントl。 f。 l。、 p。 p。 m。 または%vol。

解像度

0.01、 0.1,1ユーザによる設定可能な

精度

± 0.5%フルスケールの値

なし。 の入力カード

最大。 16モジュール·カード( オプション利用可能な24nos。 nosと48。 パネルサイズに依存する)

ディスプレイ

1)38mmの桁数( 高さ) 赤リットル。 e。 dのディスプレイのガス濃度

2)20セグメント赤い色バーグラフ表示のガス濃度100％フルスケール、 5％ステップあたりl。 e。 d

led表示

8いいえ、 アル1,アル2,アル3,ヘルスチェック/フェイルセーフ表示、 prg、 cal、 オプション・txrx信号伝達するための信号を受信するための。

セットポイント

独立したアラーム3セットポイントユーザによる設定可能なアル1,アル2,al3

制御動作

Lo/hi、/hilo、 lo/verylo、 hi- 非常にハイク、 ユーザによる設定可能なアル1,アル2,al3

ヒステリシス

0〜10カウント、 の個々の設定、 アルのための1,al2al3・ユーザーによるプログラム可能な

リレー出力

4ノー、 1なし/c/ncリレー接点定格230vac/5aアルのための1,アル2,al3およびフェイルセーフリレー

ラッチングリレー

プログラム可能なラッチノン/- ラッチのための施設アル1,al2al3専修

設定

4による設定は、 フロントパネル上のキー' set/next'・sbquo;' up'・sbquo;' down'・sbquo;' test/ack'

監視

I)表示することにより: センサ断線/オープンショー' opn'・sbquo; 範囲の下でオーバーレンジ' und'ショー・ショー・sbquo;' our'

Ii)電流によってo/p: 高級な電流> 21ma、 ダウンスケール電流< 1ma、 選択可能な

電源電圧

18〜36vdc、 のための正常な24vdcモジュールカードまたは230vac& plusmn; 10％壁マウントされているパネルのための

ケーブル

1.5平方。 ミリメートル32コアコアまたは、 柔軟なシールドケーブルまたは外装からガスの送信機を監視するために

動作温度

0〜50・度; c& plusmn; 5％、 相対湿度: 以下95％非コンデンシング

キャビネット材料

粉体塗装とアルミニウムハウジング

端子

平方1.5と20コネクタ。 ミリメートル。 ワイヤ接続のための施設各チャネルの裏側にパネル

取付

パネル取付/壁取付

詳細

なし。 のチャンネル

の次元でミリメートル( 約)

Mm単位でカットアウトサイズ( 約)

キログラム重量

(w)

(h)

(d)

(w)

(h)

(約)

ラック2チャンネル

118

134

200

63

134

1.0

ラック4チャンネル

157

134

200

113

134

2.5

ラック8チャンネル

260

134

200

215

134

4.0

ラック16チャンネル

484

134

200

439

134

7.5

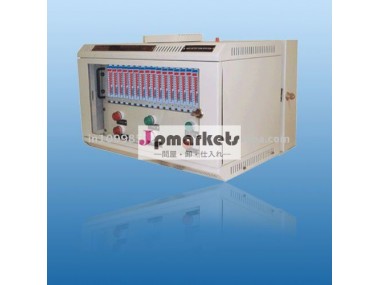

完全なガス検出パネル

575

357

425

---

-----

15.0

オプション

A) 絶縁型rs-485シリアルポートmodbusrtuプロトコルを使用した出力pcインターフェース用

ろ孤立4-20maplc用伝送出力、 dcs、 任意のレコーダー

C)4ノー、 オープンコレクタo/p100ma32で定格vdcの代わりに4無中継

D) smartlog/scadaソフトウェアのためのオンライン・グラフのためのレポートデータ安全監査またはリアルタイムのグラフ、 履歴データ、 アラームレポート

E)炎の証拠または非産業警笛炎の証拠、 警笛兼フラッシャー、 チャートレコーダ、 ケーブル、 pcソフトウェア、 ガストランスミッタ、 24vdc電源装置、 ガス校正キット。
