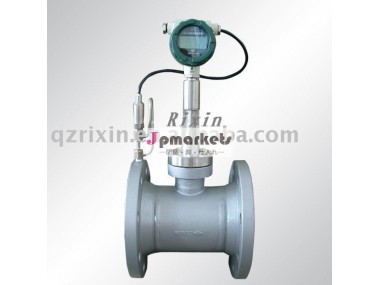

• 気流のメートル(産業使用、フランジを付けたようになったパイプライン)
    商品番号: 3890149
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    製品情報

    原産地: 中国(本土) 銘柄: Ri Xin モデル番号: SBL

    包装

    包装: 1セットか木箱

    仕様

    ガス流量計、ガスメートル、気流のメートル: 高精度な産業使用調馬索の生命移動可能なpart1.5%1.0%0.5%の14ysブランド無し

    気流のメートル(産業使用、フランジを付けたようになったパイプライン)問屋・仕入れ・卸・卸売り 気流のメートル(産業使用、フランジを付けたようになったパイプライン)

    ガス流量計、 ガスメーター、 エアフローメータ、 流量計:、 産業用途、 すべてのガス、 天然ガス

    メーターは流れを適用範囲には、 次の:

    リットルの直径、 ・φ; 15~・φ; またはより大きい3000ミリメートル。

    高温と低温l、- 196+700oc。

    高圧l: 0~70mpa。



    説明

    、。 接続フランジ関連した技術的要件を実行しなければならない状態の規格でgb/t9115.1~9115.4- 2000。

    B。 すべての標準的なからフランジ他の国( 日本規格、 米国標準、 ドイツ規格等。 は特注品)。

    C。 高温用タイプと温度/圧力補償タイプ、 に加えてパイプラインフランジ、 接続モード取付タイプクランプすることができ、 挿入されたタイプまたはネジ構造。

    D。 のジャケットの絶縁タイプ( 熱導電性タイプ) は内のアプリケーションに適していどの予熱と断熱、 絶縁が必要またはプロセスサーマルメディアを排除するために中に固化し、 結晶化プロセスフロー。 このタイプは、 通常使用されてい粘性などのメディアのための改質アスファルトや石炭タール等。

    E。 ときにで媒体温度高温タイプの流量計が> 200、 逆さま- ダウン水平設置楽器のために使用する必要があり。 デザインの目的のために、 十分な設置スペースとみなすものとする。

    F。 場合にメディアフローアップ- ダウンまたはダウン- アップ、 を注文するための、 注意してください: 右のビュー、 左側のビュー( ゲージヘッドを示す)

    サイズ

    公称内部直径

    総幅

    全体の高さ

    従来の製品

    フランジの圧力

    備考

    b

    フランジクラス

    、、 bは参照用; ex- 工場の製品を規定するものとし

    dn15

    200

    305

    1.6;

    2.5;

    4.0

    dn20

    200

    310

    dn25

    205

    315

    dn32

    205

    340

    dn40

    210

    345

    dn50

    220

    355

    2.5;

    4.0

    dn65

    240

    370

    dn80

    250

    390

    dn100

    260

    410

    dn125

    305

    445

    dn150

    315

    460

    dn200

    324

    530

    2.5

    dn250

    360

    595

    dn300

    400

    655



    主なテクニカル指標を

    測定されたメディア

    液体、ガス、 蒸気

    呼び径

    パイプライン型

    15~300mm

    クランプされ取付タイプ

    15~600mm

    挿入されたタイプ

    100~4000mm

    公称圧力

    0~55mpa

    0~55mpa

    0~55mpa

    メディアの温度

    -20~70oC( 常温タイプ)

    -196~+700oC( 多い/低温タイプ)

    精度

    ± 0.2%

    ± 0.5パーセント

    ± 1.0%

    ± 1.5%

    ± 2.5%

    範囲の程度

    1:10

    1時15分

    1:30

    1:100( ガス)

    1時15分( 蒸気)

    補償タイプ

    温度補償; 圧力補正

    再現性

    0.1%~0.08%

    電源

    建て- 打者3.6vのli; 外部電源の24vdc;

    220vac( 唯一の独立したデジタルチューブ)

    の出力形式

    サイト表示読書; 4~20ma( 2- ワイヤーシステム); パルス; 0~10v;

    Rs232/rs485( オプション); hartプロトコル

    材料

    炭素鋼; s。 s。 304; s。 s。 316l; ユーザーの要求にも付属

    爆発- 証拠の記号

    本質安全防爆形( exiallct4); 爆発分離型( exiallbt4)

    保護クラス

    Ip65; ip67; ip68

    注: サイズ、 流量計のフランジを実行しなければならないgb/t9115.1~9115.4~2000シリーズ標準。 のためのパイプライン型、 流量計の小径dn6,dn8,dn10等。 ユーザーの要件に製造することができる。
