製品情報
| 原産地: 中国(本土) | 銘柄: rozh | モデル番号: rh802 |
| 最大分析周波数: 40khzの( ダブルチャネル最大: 20khz) | サンプリング周波数: 256hz~102.4khz | 精度: 1％( 0.1デシベル) |
包装
| 包装: 発泡スチロールでキャリーケースインサート |
仕様
デュアル- チャネルポータブル振動アナライザ振動アナライザ手持ちデータコレクタ振動データlogge振動アナライザ

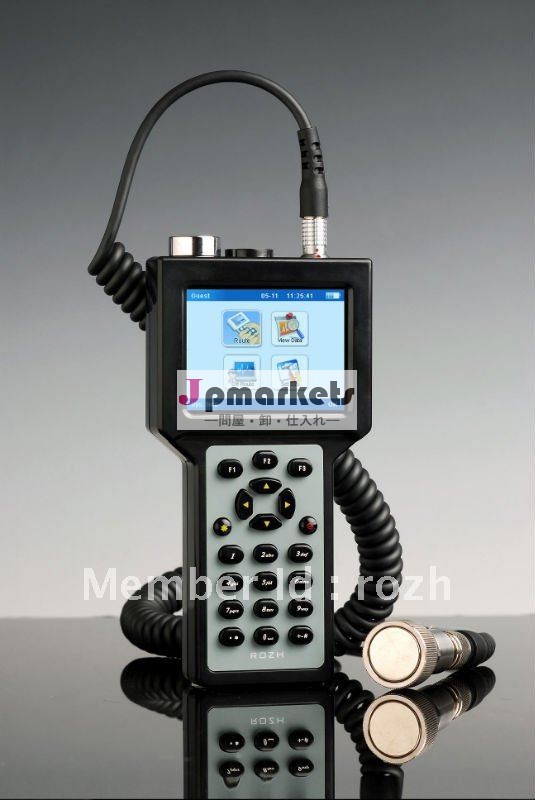

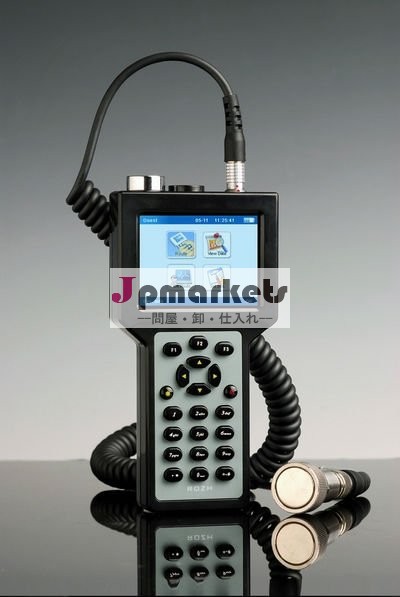

Rh802スペクトラムアナライザは移植性が、 強力な振動スペクトラムアナライザによって開発された非常に経験豊富な専門家と機械メンテナンスの専門家。 特性関数いくつかを提供してい、 このような長い時間ドメイン波形、 xpm、 ランアップ/特性分析とダウンテストサイト上でダイナミックバランス測定、 それは理想的な楽器をすることに特化してい障害診断と精密機器シングルまたはダブルダイナミックバランス測定平面。
特徴
大型液晶画面は、 l、 簡単なフローチャート、 コンパクトで軽量、 より便利な操作。
巨大なストレージ容量l、 を満たすことができ高- 容量データ獲得。
リットル広い分析周波数( 0~40khz)、 解像度比高スペクトル、 要件を満たすことができの正確かつ複雑な装置( 高- スピードギア) 分析。
柔軟なパラメータを含む構成リットルは非常に高く、 低域通過フィルタ、 長さとサンプリング周波数サンプリング、 等。 データ収集の要件を満たす。
lデータ収集にベースは肯定スケジュールまたは予定外の、 取得したデータストアすることができ予定外のシーケンス番号によって計測点によってまたは番号。
リットル多目的測定と解析システム:
- 振動速度を取得する、 アクセラレーション、 変位プローブ;
- ドメイン波形測定時間、 スペクトル、 全体的な値と長い時間ドメイン波形
- Xpm測定、 クロス- パワースペクトル、 位相差スペクトル、 間の位相差を測定し、 2つのメジャーポイント。
- ハンマインパクト応答試験、 固有振動数を測定します。
- 長い時間ドメインに似た波形デジタルテープレコーダー、 として記録限り2メガバイトのデータ、 テープレコーダーを交換してください。 一時的なデータ記録することができ、 を転がすようにミル完全圧延工程、 開始状態や機器。
- を駆け上がる/ダウンテスト分析、 を追跡するために振動に変化する開始と停止。
- シングルまたはダブルサイト上に平面ダイナミックバランス、 ユーザーを完了することができ動的バランステストのヒントを遵守することは、;
- 全体的な値、 全体変化をキャプチャ機器過渡振動のためのプロセス、 便利な分析するために、 変化する間を接続する機器の振動や技術的なパラメータサイト上で、 インターバル時間を設定することができ、 必要に応じて。
主な技術パラメータ
アイテム | 仕様 |
アナログ入力 | |
チャンネル | チャンネル1: 振動(i cp加速度計)、 電圧(& plusmn; 21vacまたはdc) チャネル2: 振動(i cp加速度計)、 電圧(& plusmn; 21vacまたはdc)、 タコ |
トランスデューサ | 加速度計、 速度ピックアップ、 変位プローブ、 電圧変換器 |
信号範囲 | ± 21v |
A/d変換 | 16ビット |
アナログ計測 | |
統合 | 一度、 二回統合 |
最大分析周波数 | 40khzの( ダブルチャネル最大: 20khz) |
サンプリング周波数 | 256hz・ndashする; 102.4khzの |
ダイナミック信号範囲 | 96db |
精度 | 1％( 0.1デシベル) |
信号処理 | |
構成 | サンプリング周波数、 ハイバンドパスフィルタ、 低域通過フィルタ、 サンプリング長さ、 ユーザー設定することができ、 必要に応じて任意の値。 |
ライン | 400、 800、 1600、 3200、 6400、 12800 |
サンプリングタイムドメイン | 1024、 2048、 4096、 8192、 16384 |
ウインドウ機能タイプ | ハニングが、 長方形の窓 |
平均化 | 直線性、 ピークホールド |
の平均値 | 1,2,4,8,16、 32、 64、 128 |
分析 | |
長い時間ドメイン波形 | 波形は10m最大、 最大分析周波数のデュアル- チャネルは10khz、 シングルチャネルの最大分析周波数は20k。 |
全体的な値 | 最小間隔: 0.1秒 |
クロス- 位相の測定 | ビュークロス- パワーと位相差スペクトル同時に |
ダイナミックバランス | サイト上でシングルまたはダブル平面ダイナミックバランスによって影響係数法 |
海岸up/ダウンテスト | の有無にかかわらずオーダートラッキング |
基本的なインデックス | |
lcd | トゥルーカラー液晶、 320・回; 240pixles、 コントラストを調整可能 |
キー | 22キー |
通信 | Usb、 600kb/s |
ストレージ容量 | 1g |
通信 | Usb2.0 |
バッテリー | Li-ionリチャージャブルバッテリー、 作業時間( 連続)> 10時間、 作業時間2チャンネル> 8時間 |
充電時間 | 約4時間 |
温度 | (- 10~50) ・度; c |
湿度 | 95％rh凝縮せずに |
保護等級 | ip65 |
寸法 | 190110x50mm |
重量 | 660g |
