モード

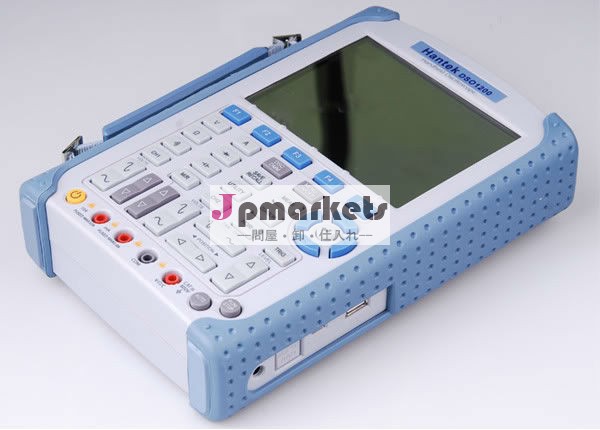

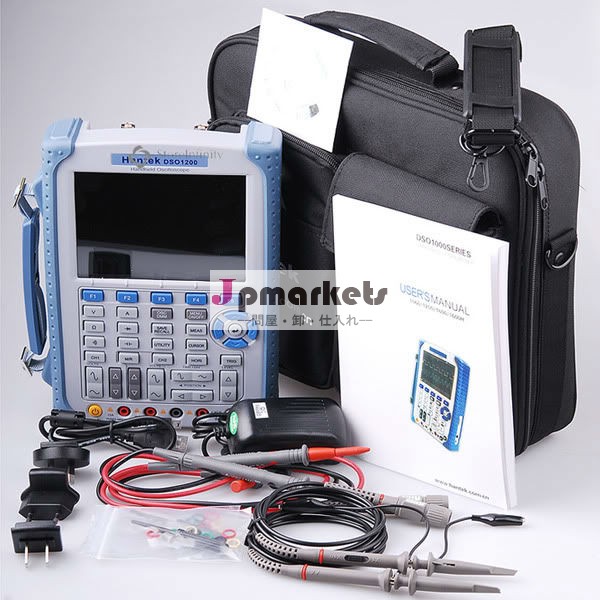

dso1200

垂直

チャンネル

2

帯域幅

200mhzの

立ち上がり時間

1.7ns

入力インピーダンス

抵抗: 1m; 静電容量: 15pf

入力感度

10mv/div5v/divに

入力カップリング

ac、 dcとgnd

垂直解像度

8ビット

最大入力

400v( dc+acピーク)

水平

本当の- 時間サンプリングレート

500msa/s

等価サンプリングレート

50gsa/s

タイムベース範囲

5ns/div~1000s/div

メモリ深セン

一本で32kチャネル、 16kでデュアルチャネル

タイムベース精度

50ppm

トリガー

ソース

Ch1,ch2

モード

エッジ、 ビデオ、 パルス幅、 代替

xyモード

X- 軸入力

チャンネル1

Y- 軸入力

チャネル2

シフトフレーズ

最大。 3度

カーソルと測定

電圧測定

vpp、 ヴァンプ、 vmax、 vmin、 vtop、 vmid、 vbase、 vavg、 vrms、 vcrms、 シュート、 オーバーシュート

時間計測

周波数、 期間、 立ち上がり時間、 立ち下がり時間、 正幅、 マイナス幅、 デューティサイクル

遅延測定

立ち上がりエッジから遅延時間ch1ch2に立ち上がりエッジ

立ち下がりエッジから遅延時間ch1ch2に立ち下がりエッジ

測定のカーソル

マニュアル、 トラック、 の自動測定モード

波形信号のプロセス

Ch1+/- ch2,ch1xch2,ch1/ch2,fft、 反転

ストレージ

ストレージ

15波形とセットアップ

メータモード

最大解像度

6,000カウント

dmmの試験モード

電圧、 電流、 抵抗、 静電容量、 継続性・ダイオード

最大入力電圧

Ac: 600v、 dc: 800v

最大入力電流

Ac: 10a、 dc: 10a

入力インピーダンス

10m

ディスプレイ

tftlcdタイプ

5.7インチledバックライト付きディスプレイ

ディスプレイの解像度

240( 垂直) ×320( 水平) ドット

インターフェイス

usb

Usbホスト/device2.0フルスピードサポートされている

オプション

rs232、 lan

動力源

ライン電圧範囲

Ac１００Ｖ～２４０Ｖ、 50hz〜60hzの; dc入力: 8.5vdc、 1500ミリアンペア

バッテリーの電力( インストール)

6時間( li- イオンバッテリー)

力学

寸法

※※24516352( mm)

重量

1.2キログラム

他の

gnd参照

オシロスコープとマルチメータ独立性
