エキスパンドメタルの規格

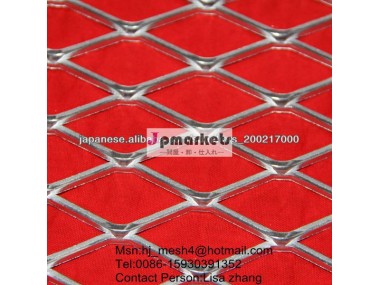

エキスパンドメタルとは、金属板を刃型によって千鳥配列の切れ目を入れながら押し延ばして網目を形成して作られる金網の一種です。
エキスパンドメタルは線材で編んで作られる金網と異なり、ボンドで固定された網がダイヤモンド型に構成されるため、各角度に対して抗張力が強く、独特な形状と特性が特徴です。フェンス、工場等のキャットウォークに代表される通路、通気孔窓、ケーブルラック、建築、土木用資材などに使用されております。
エキスパンドメタルは、JIS規格に基づいたグレーティングタイプとスタンダードタイプ（鉄及び亜鉛メッキ）、JIS互換規格のステンレス素材とアルミ素材製があります。

エキスパンドメタルの規格
ソロバン目
寸法方向Lに対して、寸法方向Sが短い。算盤の様に目が並ぶ タタミ目
寸法方向Lに対して、寸法方向Sが長い。畳の様に目が並ぶ
■メッシュ
エキスパンドメタルの特徴であるダイアモンド型の網目がメッシュです。短目方向の中心間距離がSW、長目方向の中心間距離がLWです。
■ストランド
エキスパンドメタルを構成する線がストランドです。ストランドの断面は矩形形状となり、通路での使用の際には滑り止めに役立ちます。ストランド厚がT、ストランド幅がWです。
■ボンド
ストランドの接合部がボンドです。
■製品寸法
エキスパンドメタル標準製品寸法においては、寸法方向S＝メッシュ寸法SWの整数倍となります。また、寸法方向L＝メッシュ寸法LW/2の整数倍となります。
エキスパンドメタルは寸法方向LとSの長さの違いにより、右図のように網目方向が変わります。弊社では、寸法方向L ｘ 寸法方向S と記載をしておりますので、寸法方向Lに対して、寸法方向Sが短いものがソロバン目、寸法方向Lに対して、寸法方向Sが長いものがタタミ目です。
