製品情報
| 標準: JIS | 等級: Q235 55Q | レールの高さ: 63.50-107.95mm |
| 下方部分の幅: 63.50-107.95mm | 心厚: 5.90-12.30 | ヘッド幅: 32.10-62.33mm |
| 長さ: 5.0-10.0mm | 原産地: 中国(本土) | 銘柄: SY |
| タイプ: 軽い柵 | 適用: 鉄道の柵 | 二次またはない: 非二次 |
| ボルト穴直径: 22mm | 名前: 軽い鋼鉄柵 |
包装
| 包装: 標準的な輸出パッケージ単位または、 クライアント要件 |
仕様
JISの軽い鋼鉄柵1の)標準: AISI、ASTM、BS、DIN、GB、JIS 2の)等級: Q235 55Q 3の)適用: 鉄道の柵
顧客の条件による標準的な輸出パッケージまたは |

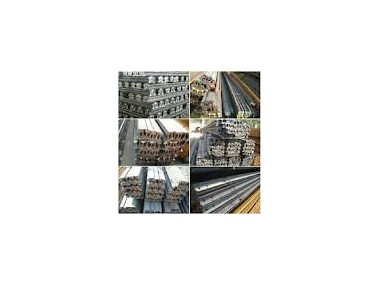

軽い鋼鉄柵
1.Standard: GB 11264-1989
2.Grade: Q235 55Q
3.Type: 9-30kg/m
4.Length: 5.0-10.0mm
タイプ kg/m | セクションサイズ (mm) | 理論的 重量(kg/m) | 長さ(m) | ||||||
高さ | 底 幅 | 頭部 幅 | 頭部 高さ | 網 高さ | 底 高さ | 網 厚さ | |||
9 | 63.50 | 63.50 | 32.10 | 17.48 | 35.72 | 10.30 | 5.90 | 8.94 | 7.0、6.5、6.0、 5.5、5.0 |
12 | 69.85 | 69.85 | 38.10 | 19.85 | 37.70 | 12.30 | 7.54 | 12.20 | 10.0、9.5、9.0、 8.5、8.0、7.5、 7.0、6.5、6.0 |
15 | 79.37 | 79.37 | 42.86 | 22.22 | 43.65 | 13.50 | 8.33 | 15.20 | |
22 | 93.66 | 93.66 | 50.80 | 26.99 | 50.00 | 16.67 | 10.72 | 22.30 | 10.0、9.5、9.0、 8.5、8.0、 7.5、7.0 |
30 | 107.95 | 107.95 | 60.33 | 30.95 | 57.55 | 19.45 | 12.30 | 30.10 | |
軽い柵 GB11264-89 | |||||||
サイズ | 次元(mm) | 重量 (kg/m) | Materail | 長さ (m) | |||
ヘッド幅 (mm) | 高さ (mm) | 基礎幅 (Mm) | 網の厚さ (Mm) | ||||
8kg/m | 25 | 65 | 54 | 7 | 8.42 | Q235 55Q | 6-12 |
12kg/m | 38.1 | 69.85 | 69.85 | 7.54 | 12.2 | ||
15kg/m | 42.86 | 79.37 | 79.37 | 8.33 | 15.2 | ||
18kg/m | 40 | 90 | 80 | 10 | 18.06 | ||
22kg/m | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | ||
24kg/m | 51 | 107 | 92 | 10.9 | 24.46 | ||
30kg/m | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | ||
