製品情報
タイプ: エアコンは分ける | 適用: 商業 | タイプ: ファンのコイルの単位 |
証明: セリウム | 原産地: 中国(本土) | 銘柄: フアリ |
モデル番号: 34hc-238hc | 冷却能力( kw): 1.3-14 | 暖房能力( kw): 1.6-22 |
電源: 220v-50hz |
包装
包装: 標準的な輸出パッキング、 が、 それは異なりonclient要件 |
仕様
1.フロア型2.ce認証取得3.ユニットを加熱および冷却4.低ノイズ5.主な材料: アルミ
水平パラメータの隠れたファンコイルユニット
水平隠れたファンコイルユニット | |||||||||||
モデルhlc~ | 34hc | 51hc | 68hc | 85hc | 102hc | 136hc | 170hc | 204hc | 238hc | ||
空気の流れ (m3/h) | 高速 | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | |
中速 | 255 | 383 | 510 | 638 | 765 | 1020 | 1275 | 1530 | 1785 | ||
低速 | 170 | 255 | 340 | 425 | 510 | 680 | 850 | 1020 | 1190 | ||
冷却能力 | 高 | w | 2247 | 3146 | 4146 | 5056 | 5955 | 7758 | 9657 | 11601 | 13965 |
btu | 7669 | 10737 | 14150 | 17256 | 20324 | 26478 | 32959 | 39594 | 47663 | ||
媒体 | w | 1620 | 2440 | 3290 | 4120 | 4850 | 6550 | 8190 | の9730 | 11580 | |
btu | 5529 | 8328 | 11229 | 14062 | 16553 | 22355 | 27952 | 33208 | 39523 | ||
低 | w | 1310 | 2010 | 2650 | 3320 | 3900 | 5300 | 6610 | 7860 | 9350 | |
btu | 4471 | 6860 | 9044 | 11331 | 13311 | 18089 | 22560 | 26826 | 31912 | ||
暖房能力 | 高 | w | 3251 | 4697 | 6189 | 7747 | 9491 | 11997 | 14732 | 18162 | 22137 |
btu | 11096 | 16031 | 21123 | 26441 | 32393 | 40946 | 50280 | 61987 | 75554 | ||
媒体 | w | 2350 | 3520 | 4530 | 6040 | 6850 | 9260 | 11740 | 14140 | 16360 | |
btu | 8021 | 12014 | 15461 | 20615 | 23379 | 31604 | 40069 | 48260 | 55837 | ||
低 | w | 1620 | 2470 | 3130 | 4170 | 4740 | 6500 | 8180 | 9710 | 11290 | |
btu | 5529 | 8430 | 10683 | 14232 | 16178 | 22185 | 27918 | 33140 | 38533 | ||
余剰圧力 の出口( pa) | 通常の | または120 | |||||||||
高静圧 | 30または50 | ||||||||||
冷却水温度 | 7から12・度; c | ||||||||||
お湯の温度 | 40から60・度; c | ||||||||||
電源 | Ac220v/50hz | ||||||||||
熱交換器 | タイプ | 2.2ミリメートル銅管アルミフィンに覆われている、 フィンピッチ2.2ミリメートル | |||||||||
給水kg/h | 324 | 482 | 655 | 814 | 936 | 1278年 | 1602年 | 1915 | 2178 | ||
耐水性kpa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 | ||
使用圧力 | 1.6mpa | ||||||||||
低静圧fcu | 入力電源ワット | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 | |
電源ワットモーター | 10 | 16 | 20 | 25 | 30 | 20・回; 2 | 25・回; 2 | 30・回; 2 | 40・回; 2 | ||
高静 圧力fcu | 静的pressrue 30pa | 入力電源ワット | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 |
電源ワットモーター | 12 | 20 | 25 | 30 | 40 | 25・回; 2 | 30・回; 2 | 40・回; 2 | 50・回; 2 | ||
静圧 50pa | 入力電源ワット | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |
電源ワットモーター | 16 | 25 | 30 | 40 | 50 | 30・回; 2 | 40・回; 2 | 50・回; 2 | 60・回; 2 | ||
ファンモーター量 | 1 | 2 | 2 | 2 | 2 | 3 | 4 | 4 | 4 | ||
ノイズ デシベル() | 低静圧 | ・ル;37 | ・ル;39 | ・ル;41 | ・ル;43 | ・ル;45 | ・ル;46 | ・ル;48 | ・ル;50 | ・ル;52 | |
高静圧30pa | ・ル;40 | ・ル;42 | ・ル;44 | ・ル;46 | ・ル;47 | ・ル;48 | ・ル;50 | ・ル;52 | ・ル;54 | ||
高静圧50pa | ・ル;42 | ・ル;44 | ・ル;46 | ・ル;47 | ・ル;49 | ・ル;50 | ・ル;52 | ・ル;54 | ・ル;56 | ||
パイプ | 入口/outlet水道管 | 『3/4内部スレッド | |||||||||
結露水パイプ | 『3/4外部スレッド | ||||||||||
寸法 | lミリメートル | 780 | 880 | 980 | 1080 | 1180 | 1480 | 1680 | 1780 | 1880 | |
wミリメートル | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
hmm | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | ||
20gpコンテナ積載量 | 325 | 290 | 260 | 236 | 216 | 172 | 152 | 143 | 135 | ||
40gpコンテナ積載量 | 666 | 591 | 531 | 482 | 441 | 351 | 309 | 292 | 277 | ||
主な材料 | |||||||||||
のアルミニウム厚さ: 0.014mm、銅管thickless: 0.35ミリメートル、 亜鉛鉄板: 1mm、パッキング: カートン | |||||||||||
注:
1.冷却: 屋内でdb27・度; c、 wb19.5・度; c; 冷水入口/出口温度。 12・度; c/7・度; c。
2.加熱: 屋内でデシベルwb21・度; c、 加熱水の入口・出口温度60・度; c/50・度; c;
3.ノイズを基づいて、 レベル: バックグラウンドノイズ11.5db( a) セミ- 無響室。
4.resitance水のそれを指し定格水流量;
5.入力電力のそれを指し高速空気の流れ;
6.上記のパラメータはへのご参考までにモデルの選択の冷房と暖房とfcu; 暖房エネルギーの1行が40%3rows'の; 低静圧空気の流れ体積の損失: 10%、 高静圧空気の流れ体積の損失: 20%。

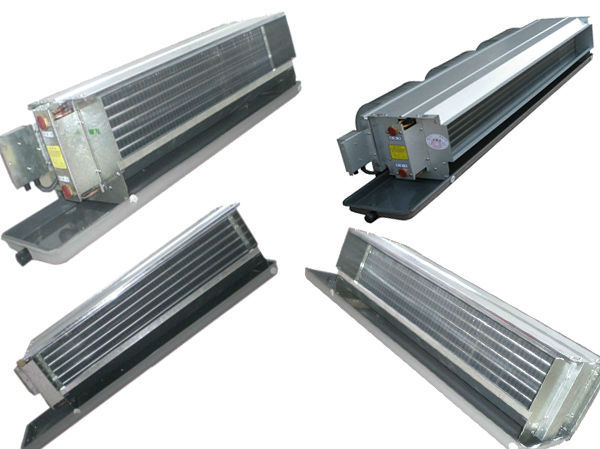

製品のショー
