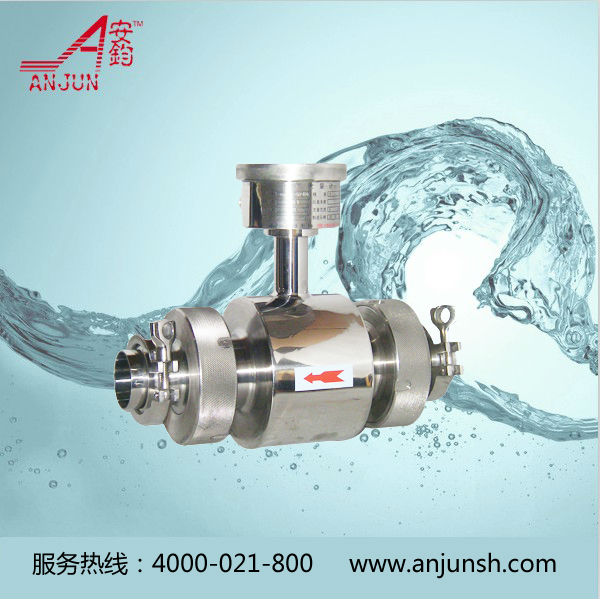

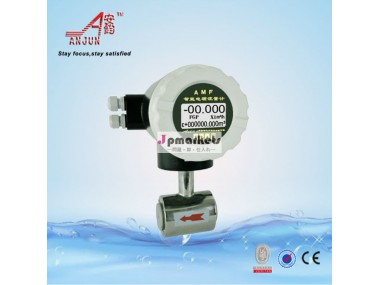

製品情報
| 原産地: 中国(本土) | 銘柄: anjun | モデル番号: amfシリーズ電磁流量計 |
| dn: 4-2200mm | 電極材料: 316l、 hb/hc、 ti、 ta、 pt、 以上のカスタマイズ | ライニング材: クロロプレンゴム、 pru、 ptfe、 fep、 pfa |
| 使用圧力: Dinpn1.6mpa( can40mpaに)、 ansicl150-2500、 jis10k、 20k、 30k | 精度: 0.5パーセント、 0.2%( カスタマイズ) | 接続: フランジタイプ、 挿入型、 フランジ上にクランプ、 スレッド |
| 保護クラス: ip65、 ip67、 ip68 | コンタイプ: コンパクト、 リモート、 コンパクト/高周波リモート、 | 信号出力: 4-20ma、 rs485、 hart、 profibus、 modbus、 カスタマイズ |
| 電源: 220vac、 24vdc、 バッテリ駆動の |
包装
| 包装: 標準輸出梱包、 以上のカスタマイズ |
仕様
1.ce、 iso9001、 bv認定2.保証12ヶ月間3.4-20ma、 パルス出力4.rs485、 rs232、 hart、 modbus、 profibus5.低価格
デジタル高精度電子式水道メーターgprs
1.アプリケーション
7.サフィックスモデルとコード
コード | 説明 | |
工場出荷時のマーク | amf | 標準 |
Amf/w | 衛生 | |
Amf/ex | Ex- 証拠 | |
Amf/c | 挿入 | |
Amf/j | フランジ上にクランプ | |
Amf/l | ねじ接続 | |
通常の直径 | -xxx | -100: dn100、- 4: dn4 |
電極の種類 | -1 | 標準的な固定 |
2 | 電極スクラッチャー | |
電極の材質 | 0,1,2,3,4,5 | 0-ss、 1-ti、 2-hb、 3-hc、 4-ta、 5-pt |
ライナーの材料 | 1,2,3,4,5,6 | 1- ゴム、 2-pur、 3-f4,4-pfa、 5-f46 |
定格圧力 | -4.0 | Dn10~dn80 |
1.6 | Dn100~dn150 | |
1.0 | Dn200~dn1000 | |
0.6 | Dn1100~dn3000 | |
xx | 6.4:6.4mpa、 40:40mpa | |
接地電極 | 0,1,2,4 | 0ず- 電極、 1-one電極、 2-two電極、 4- 4つの電極 |
保護等級 | 0,1,2 | 0-ip65、 1-ip68、 2-ip67 |
コンタイプ | 0,1,0g、 1g | 0- コンパクト、 1- リモート、 0g- コンパクトな高周波、 1g- リモート高周波 |
出力信号通信 | 0,r、 h | 0- コミュニケーションなしに、 r-rs-485、 h- hart |
フランジと体の材質 | -c、 f、 m | C-cs、 f-ss304、 m-ss316 |
インストールするコンパニオンフランジ | 0,1 | 0ず- コンパニオンフランジ、 1- とコンパニオンフランジ |
電源 | 、、 d、 e | A-220vac、 dcd-24v、 e- バッテリ駆動の |
8.概要
電磁流量計は、 二つの部分から構成され- 電磁式流量センサと電磁流量トランスデューサー。
の動作を電磁流量計は、 ファラデーの法則に基づいての電磁誘導の。 を主に部品は、 センサの: 測定管、 電極の極、 励磁コイル、 鉄芯、 ヨークとハウジング。 測定管のセンサーはダブル短い、 直径がd合金管、 の内側sufaceを絶縁ライナーを持っています。 二つの電極で修正されてい測定管径方向と一緒に、 彼らは通常のそれは内面ライナーで洗い流す。 ときにパルス励磁コイル双方向による方形波、 そこに働く磁場を発生させると磁束密度bは、 垂直方向に測定軸の。 その間に、 電気伝導性液体が流れる場合、 いくつかの平均で速度vを介して測定管、 磁場の線をカットし、 そこに誘導起電力を発生させるe。 eは正比例し起電力の製品への磁束密度b、 測定管径dと平均速度v、 だきつく: eＢＶＤ。 起電力e( 流量信号) することによって測定されると透過電極、 トランスデューサのケーブルを介して。 後は、 変換器流量信号を処理しますによってそれを拡大、 流れを表示することができ、 合計金額、 また、 パルスが出力とアナログ電流などの。 のトランスデューサーをldg型電磁流量計は、 インテリジェントインジケータを示唆している漢字液晶ディスプレイ。
