製品情報
| 原産地: 中国(本土) | 銘柄: gx | モデル番号: dn15 |
| なしmoudle。: Lxsy- f-15e |
包装
| 包装: カートン |
仕様
リモート読み取りの水道メーター
製品の説明

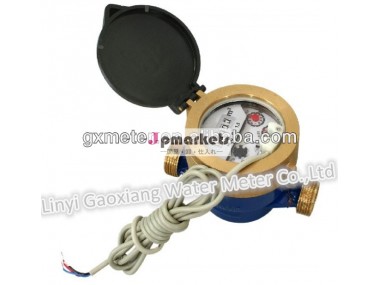

リモート読み取りの水道メーター
水道メーターを装備をパルスエミッタデバイスにリンクすることができテレックス- の読み取りシステム、 に
Plc、 m- バスにネットワークを使用して( padpulse信号変換器)、 カウンターやにパルスを必要とするアプリケーションにするすべてのこれらのリモート読み取りのデータ、 水の消費量。
水道メーターを提供することができるとの完全なパルスエミッタまたはプレ- 装備の将来のためにインストールパルスエミッタ。
1.材料: 真鍮ボディ、 腹筋インナーコア、 シールリング真鍮、 パルス出力線
2.労働条件: 温度・ル; 50・度; c
3.によって測定され立方メートル
4.量の流れ:
dn ミリメートル | 精度等級 | qmax 1/h | qn 1/h | qt 1/h | qmin 1/h |
15 | 2 | 3125 | 2500 | 40 | 25 |
20 | 2 | 5000 | 4000 | 64 | 40 |
25 | 2 | 7875 | 6300 | 100 | 63 |
32 | 2 | 12500 | 10000 | 160 | 100 |
40 | 2 | 20000 | 16000 | 256 | 160 |
50 | 2 | 31250 | 25000 | 400 | 250 |
Q3/q1=100q2/q1=1.6q4/q3=1.25
5.作動圧力: 1.0mpa
6.圧力の損失:・ル;0.1mpa
7.エラーを示す:
での低いゾーンにqminqt( は含みません) は& plusmn; 5％
高いゾーンでのqtにqmaxは& plusmn; 2％
8.寸法と重量:
項目はありません。 | ユニット | Lxsy- 15 | Lxsy- 20 | Lxsy- 25 | Lxsy- 32 | Lxsy- 40 |
dn | ミリメートル | 15 | 20 | 25 | 32 | 40 |
全長 | ミリメートル | 260 | 300 | 345 | 365 | 373 |
長さ | ミリメートル | 165 | 195 | 225 | 230 | 245 |
幅 | ミリメートル | 95.5 | 95.5 | 100 | 104 | 120 |
身長 | ミリメートル | 105.5 | 107.5 | 116.5 | 117 | 151 |
接続ネジを | インチ | G3/4・プライム; | G1・プライム; | G1・プライム; 1/4 | G1・プライム; 1/2 | G2・プライム; |
重量 | キロ | 1.46 | 1.75 | 2.51 | 3.6 | 4.61 |
