製品情報

原産地: 中国(本土)	銘柄: keyture	モデル番号: Wsy-50e-200e
材料: 鉄	サイズ: 50〜200ミリメートル

包装

包装: カートンに詰め、 それぞれハニカム。

仕様

1.取り外し可能な、 ドライ- ダイヤル、 磁気駆動、 高精度、 大流量容量2.数字の伝送。



製品の説明



項目はありません

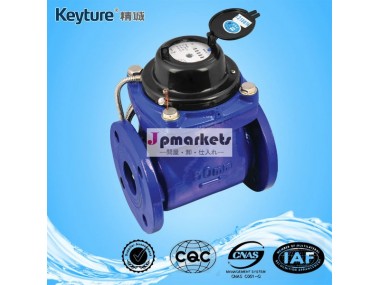

Wsy- 50e~200e( 縦ウォルトマン液体シールリモート水道メーター)

Lxlgy- 50e- 200e( 着脱式直読リモート水道メーター)





アプリケーション

水道メーターのこのシリーズは家族のために使用されや居住者・rsquo; sの測定がグロス番号を通過、 フローのパイプライン。 それを持っている強力な抗- ジャミングと高い信頼性、 省エネ、 長い寿命を持ってい。 水道メーターシステムが構成されています、 ゾーンコレクタ、 コンセントレータと管理センター。

それを採用することができrs-485またはmbusgprs通信とを達成する方法、 自動およびインテリジェント充電管理。







特徴

1.取り外し可能な、 ドライ- ダイヤル、 磁気駆動、 高精度、 大流量容量

2.真空密封されたレジスタし続けることができる明確なプレゼンテーションを長い- 長期サービス。

3.を測定機構は、 リムーバブルことをチェックするための維持とを交換する、 おり、 ボディドン・rsquo; tの必要性は、 解体されるし、 パイプからの。

4.強力な抗- ジャミングと高い信頼性。

5.低- 消費の設計。 メーターが必要とするときに読みを消費するだけ。

6.それ・rsquo; パルス蓄積じゃないタイプの測定、 ドン・rsquo; tは必要な初期化。

7.数字の伝送。 に保つことができる安定した測定、 正確かつ信頼性の高い複雑な環境で。

8.電子読書機械的な読書とまったく同じに保つでしょう

9.センサーは非- 磁性と非- 接触、 このを確実にします読書保つでは、 高精度。





主な技術データ

                      wメーターの温度aterグレード: t30、 t50、 t70、 t90

圧力等級: map10

圧力損失グレード: p63

上流妨害グレード: u5

下流妨害グレード: d0





最大許容誤差

A) が低いでゾーンからq1までが、 インクルーシブを除くq2は& plusmn; 5％

ろ温度ならば・ル; 30・度; c、 上限ゾーンでからq2q4とを含む包括までは& plusmn; 2％

温度があれば> 30・度; c、 上限ゾーンでからq2q4とを含む包括までは& plusmn; 3％





電子技術:

水道メーター労働力: dc6.5v~18v

現在の作業: ・ル; 5ma

通信インタフェース: rs-485; mbus

外部電源: 5~8v





流れ技術的データ



項目はありません	サイズ	r ターンダウンフロー		q4 最大流量	q3 公称流量	q2 過渡的な流れ	q1 minフロー	分読書	最大読み取り
	ミリメートル	Q3/q1	Q2/q1	M・sup3;/h				M・sup3;
Wsy-50e Lxlgy- 50e	50	100	2.5	31.25	25	0.625	0.25	0.0005	999999
		200	6.3			0.7875	0.125
Wsy-80e Lxlgy- 80e	80	100	2.5	80	63	1.575	0.63
		200	6.3			2	0.315
Wsy-100e Lxlgy- 100e	100	100	2.5	125	100	2.5	1
		200	6.3			3.15	0.5
Wsy-150e Lxlgy- 150e	150	100	2.5	312	250	6.25	2.5	0.005	999999
		200	6.3			7.875	1.25
Wsy-200e Lxlgy- 200e	200	100	2.5	500	400	10	4
		200	6.3			12.6	2



流量誤差曲線                                         圧力損失曲線:





注: 技術データに準拠していiso4064.mbusrs-485またはデータ信号出力。
