製品情報
| 原産地: 中国(本土) | 銘柄: gx | モデル番号: dn15 |
| なしmoudle。: Lxs-15 |
包装
| 包装: カートン |
仕様

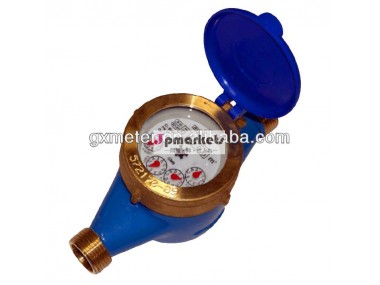

機械的なシリーズセミ- 液体シールロータリーベーン冷たい/温水メーター
機械的なシリーズセミ- 液体シールロータリーベーン冷たい/温水メーター
1.材料: brass/鉄のボディ、 腹筋インナーコア、 シールリング真鍮
2.作業温度:
冷たい水道メーター・ル; 30・度; c,
温水メーター・ル; 90・度; c
3.によって測定され立方メートル
4.量の流れ:
dn ミリメートル | 精度等級 | qmax 1/h | qn 1/h | qt 1/h | qmin 1/h |
15 | 2 | 3125 | 2500 | 40 | 25 |
20 | 2 | 5000 | 4000 | 64 | 40 |
25 | 2 | 7875 | 6300 | 100 | 63 |
32 | 2 | 12500 | 10000 | 160 | 100 |
40 | 2 | 20000 | 16000 | 256 | 160 |
50 | 2 | 31250 | 25000 | 400 | 250 |
Q3/q1=100q2/q1=1.6q4/q3=1.25
5.作動圧力: 1.0mpa
6.圧力の損失:・ル;0.1mpa
7.エラーを示す:
での低いゾーンにqminqt( は含みません) は& plusmn; 5％
高いゾーンでのqtにqmaxは& plusmn; 2％
8.寸法と重量:
項目はありません。 | ユニット | Lxsy- 15 | Lxsy- 20 | Lxsy- 25 | Lxsy- 32 | Lxsy- 40 |
dn | ミリメートル | 15 | 20 | 25 | 32 | 40 |
全長 | ミリメートル | 260 | 300 | 345 | 365 | 373 |
長さ | ミリメートル | 165 | 195 | 225 | 230 | 245 |
幅 | ミリメートル | 95.5 | 95.5 | 100 | 104 | 120 |
身長 | ミリメートル | 105.5 | 107.5 | 116.5 | 117 | 151 |
接続ネジを | インチ | G3/4・プライム; | G1・プライム; | G1・プライム; 1/4 | G1・プライム; 1/2 | G2・プライム; |
重量 | キロ | 1.46 | 1.75 | 2.51 | 3.6 | 4.61 |
