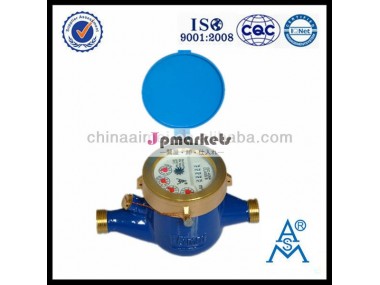

製品情報
| 原産地: 中国(本土) | 銘柄: asm | モデル番号: Lxsg- f-15e- 50e |
| ケーシング材質メーター: 真鍮 | 証明書: Iso9001.2008/iso4064、 sgs、 ce、 cqc、 cna |
包装
| 包装: Lxsg- f-15e: 10pcs/ctn、 14kgs/ctn、 500mm*185mm*235mm |
仕様
マルチジェット乾式水道メータークラスb/classch作動圧力: 10bar/6バー磁気伝送、 抗- 磁気protectn
アプリケーション
体積を測定する冷たい飲料水のパイプラインを通過する
特徴
ドライタイプ、 磁気駆動、 耐磁機能、 ポインター- ローラーインジケータ、 容易かつ長期明確な読書、 霜抵抗、 長い仕事の生命等
利用可能な非- リターンバルブ、 インレットストレーナとパルス出力リクエストに応じて。
クラスcの水道メーターのために利用可能です15mm( 1/2インチ) と20mm( 3/4インチ)。
労働条件
水の温度: ・ル; 50・度; コールド水道メーター用c
・ル; 90・度; 温水メーターのc
水の圧力: ・ル; オプションまたは1mpa1.6mpa
(または1610barバーオプション)
最大許容誤差
qが低いでゾーンから分インクルーシブまでが、 qを除くtは& plusmn; 5％＿上限ゾーンでqからtインクルーシブまで含めるとqsは: 冷たい水道メーター& plusmn; 2％、 温水メーター& plusmn; 3％。
注
技術データiso4064国際標準に準拠して
タイプ | サイズ( mm) | クラス | qmax 最大。 フロー | qp 公称流量 | qn 過渡的な流れ | qmin分。 フロー | 分。 読書 | 最大。 読書 |
m3/h | L/h | m3 | ||||||
Lxsg- f-15e | 15 | 、 | 3 | 1.5 | 150 | 60 | 0.0001 | 99999 |
b | 120 | 30 | ||||||
c | 22.5 | 15 | ||||||
Lxsg- 20e | 20 | 、 | 5 | 2.5 | 250 | 100 | 0.0001 | 99999 |
b | 200 | 50 | ||||||
c | 37.4 | 25 | ||||||
Lxsg- 25e | 25 | 、 | 7 | 3.5 | 350 | 140 | 0.0001 | 99999 |
b | 280 | 70 | ||||||
Lxsg- 32e | 32 | 、 | 12 | 6.0 | 600 | 240 | 0.0001 | 99999 |
b | 480 | 120 | ||||||
Lxsg- 40e | 40 | 、 | 20 | 10 | 1000 | 400 | 0.001 | 99999 |
b | 800 | 200 | ||||||
Lxsg- 50e | 50 | 、 | 30 | 15 | 1500 | 600 | 0.001 | 99999 |
b | 1200 | 300 | ||||||
タイプ | サイズ | 長さ | 幅 | 高さ | d接続ねじ | 重量( kg) |
ミリメートル | ||||||
Lxsg- f-15e | 15 | 165/190 | 99 | 104 | G3/4b | 1.4/1.6 |
Lxsg- 20e | 20 | 190/195 | 99 | 106 | g1b | 1.7/1.8 |
Lxsg- 25e | 25 | 260/225 | 103 | 114 | G11/4b | 2.6/2.4 |
Lxsg- 32e | 32 | 260/230 | 104 | 117 | G11/2b | 2.8/2.7 |
Lxsg- 40e | 40 | 300/245 | 124 | 147 | g2b | 5.1/4.5 |
Lxsg- 50e | 50 | 300/280 | 125 | 172 | G21/2b | 8.5/8.2 |
フランジ接続gb4216.4- 84d=165d1=125 | 11.5/11 | |||||
分解図:
